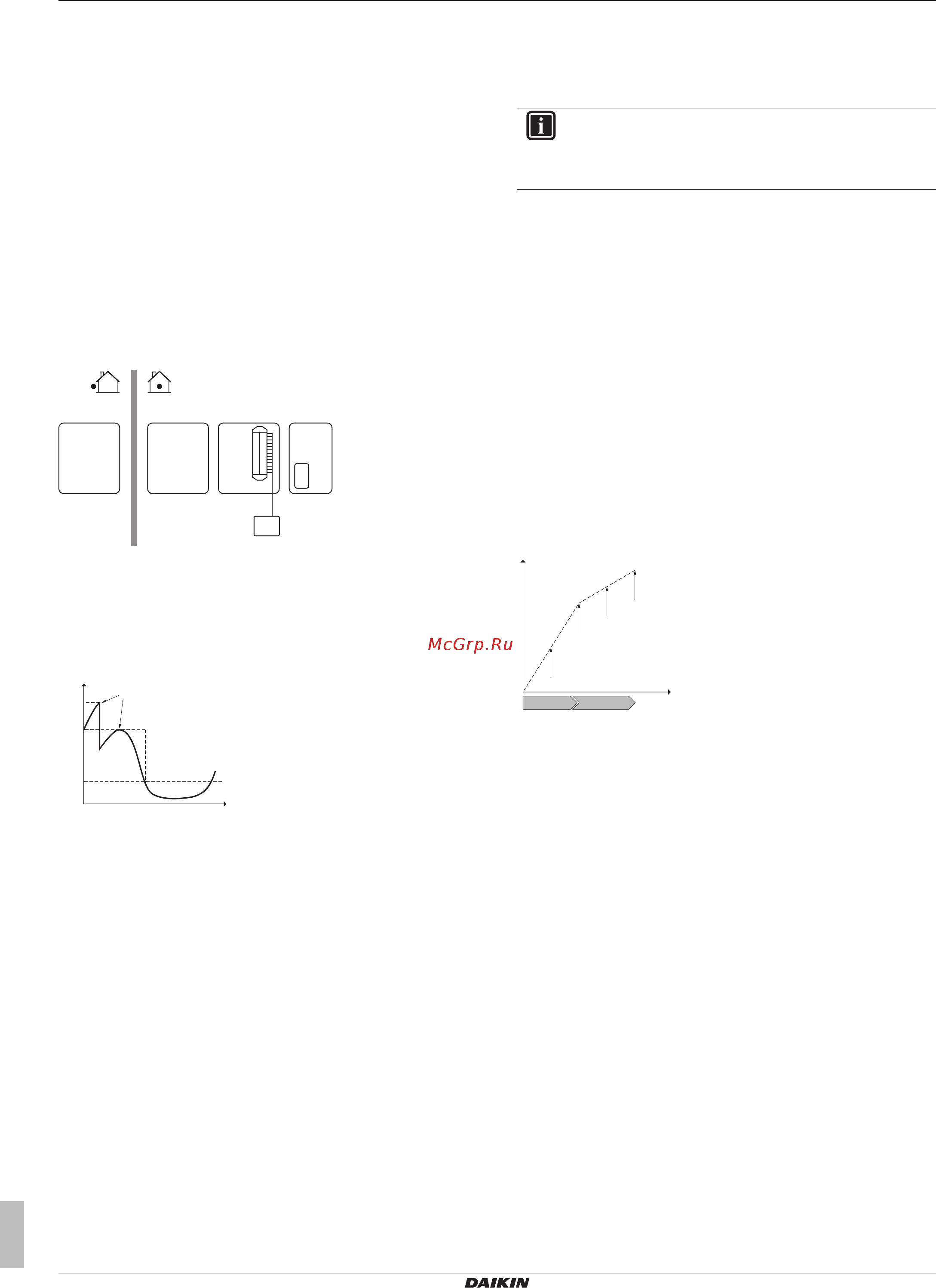

5 Руководство по применению
Руководство по применению для установщика
22
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
5.5.2 Ограничение потребления энергии,
активированное цифровыми входами
Ограничение потребления энергии также полезно в сочетании с
системой управления энергопотреблением.
Мощности и ток всей системы Daikin динамически
ограничивается цифровыми входами (максимум четыре шага).
Каждый уровень ограничения потребления энергии
устанавливается через интерфейс пользователя путем
ограничения:
▪ тока (А)
▪ потребляемой мощности (кВт)
Через систему управления энергопотреблением (приобретается
на месте) происходит активация определенного уровня
ограничения потребления энергии. Пример: Для ограничения
максимальной потребляемой мощности во всем доме
(освещение, бытовые электроприборы, нагрев помещения…).
X2M
A B C D
F
a
b
Помещение Наружный агрегат
B Блок управления
C Дополнительный блок
D Комплект резервного нагревателя
F Система управления энергопотреблением
a Активация ограничения потребления энергии (4
цифровых входа)
b Резервный нагреватель
P
i
t
DI4
DI3
DI1
a
b
P
i
Потребляемая мощность
t Время
DI Цифровые входы (уровни ограничения потребления
энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка
▪ Установите блок управления EKCB07CAV3 и дополнительный
блок EK2CB07CAV3.
▪ Для активации соответствующего уровня ограничения
потребления энергии используется максимум четыре
цифровых входа:
▪ DI1 = наименьшее ограничение (наибольшее потребление
энергии)
▪ DI4 = наибольшее ограничение (наименьшее потребление
энергии)
▪ Технические характеристики цифровых входов и места
подключения к ним приведены на электрической схеме.
Конфигурирование
Через интерфейс пользователя установите настройки
управления потреблением энергии в [A.6.3.1] (описание всех
настроек приведено в разделе "8 Конфигурирование" на
стр.51):
▪ Выберите активацию цифровыми входами.
▪ Выберите тип ограничения (мощность в кВт или ток в А).
▪ Выберите нужный уровень ограничения потребления энергии,
соответствующий каждому цифровому входу.
ИНФОРМАЦИЯ
В случае одновременного замыкания нескольких
цифровых входов приоритет цифровых входов
фиксирован DI4 приоритет>…>DI1.
5.5.3 Процесс ограничения потребления
энергии
Наружный агрегат обладает большим КПД по сравнению с
резервным нагревателем. Поэтому резервный нагреватель
ограничивается и ВЫКЛЮЧАЕТСЯ в первую очередь. Система
ограничивает потребление энергии в следующем порядке:
1 Ограничения для резервного нагревателя.
2 ВЫКЛЮЧАЕТСЯ резервный нагреватель.
3 Ограничивается наружный агрегат.
4 ВЫКЛЮЧАЕТСЯ наружный агрегат.
Пример
Если задана следующая конфигурация: уровень ограничения
мощности НЕ позволяет использовать резервный нагреватель
(ступень1 и ступень2).
Далее потребление энергии ограничивается следующим
образом:
P
h
C
e
a
b
c
d
A B
P
h
Величина нагрева
C
e
Потребленная энергия
Помещение Наружный агрегат
B Резервный нагреватель
a Ограничение работы наружного агрегата
b Работа наружного агрегата без ограничений
c Резервный нагреватель шаг1 ВКЛ
d Резервный нагреватель шаг2 ВКЛ
5.6 Настройка датчика наружной
температуры
Можно подсоединить один датчик наружной температуры. Он
измеряет температуру окружающего воздуха внутри или
снаружи. Daikin рекомендует использовать датчик наружной
температуры в следующих случаях:
Температура окружающего воздуха внутри
▪ При управлении комнатным термостатом в качестве
комнатного термостата используется интерфейс
пользователя, который измеряет окружающую температуру в
помещении. Поэтому интерфейс пользователя должен
устанавливаться в следующих местах:
▪ где можно определить среднюю температуру в помещении;
▪ НЕ подверженных воздействию прямых солнечных лучей
▪ НЕ находящихся рядом с источником тепла;
▪ НЕ подверженных воздействию наружного воздуха и
сквозняков, например при открытии/закрытии двери
