5 Руководство по применению
Руководство по применению для установщика
15
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
▪ Простота. Нужная температура в помещении легко
устанавливается через интерфейс пользователя:
▪ Для ежедневных потребностей используются значения
предварительной установки и расписания.
▪ Чтобы отойти от ежедневных потребностей, можно
временно отменить значения предварительной установки и
расписания и использовать режим выходных…

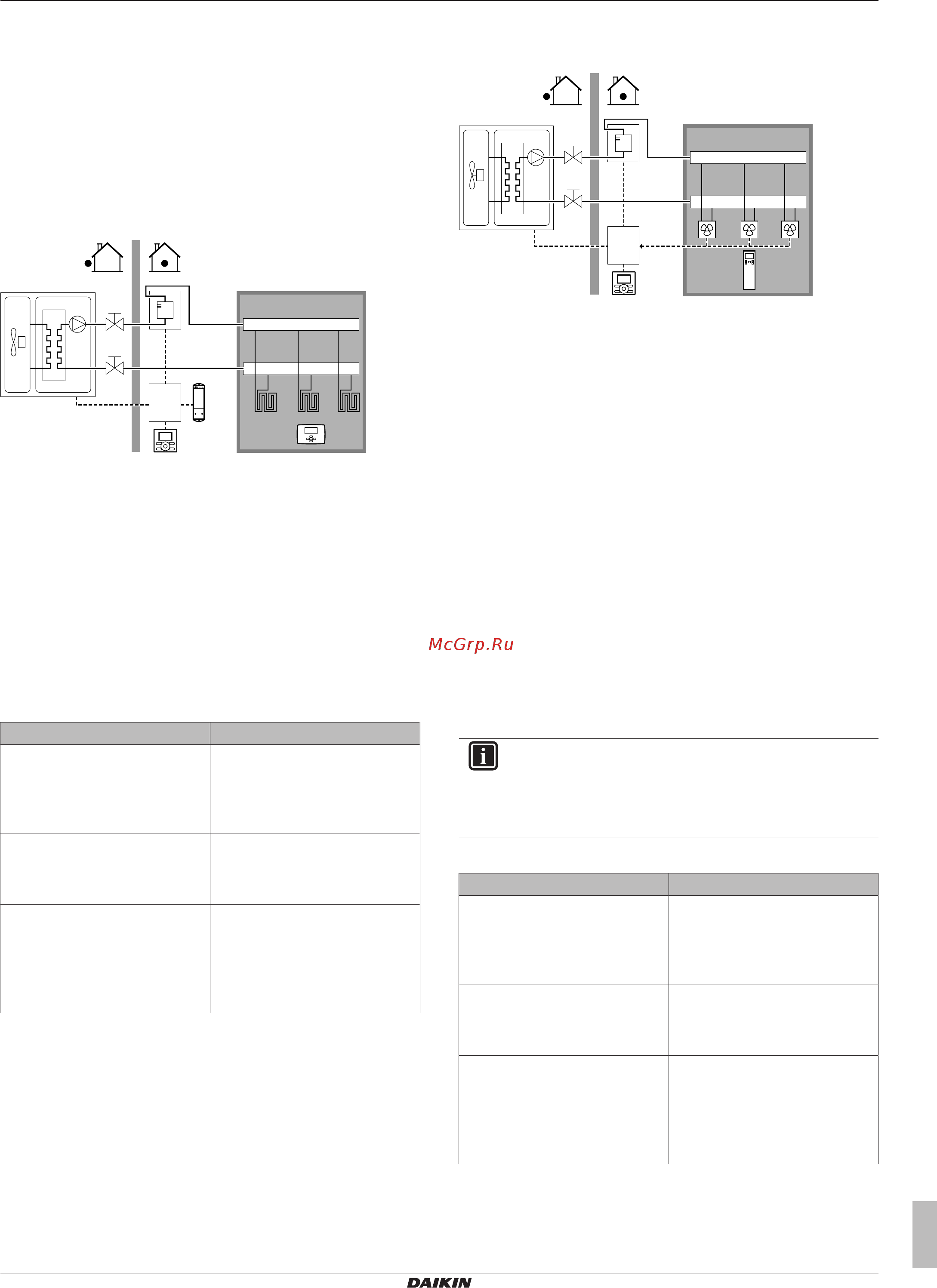

Подогрев полов или радиаторы –
беспроводной комнатный термостат
Настройка
B
A
e
d
a
b
c
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Интерфейс пользователя
b Распределительная коробка
c Резервный нагреватель (опция)
d Приемник беспроводного внешнего комнатного
термостата
e Беспроводной внешний комнатный термостат
▪ Подогрев полов или радиаторы подсоединяются
непосредственно к наружному агрегату или к резервному
нагревателю (если имеется).
▪ Температура в помещении контролируется беспроводным
внешним комнатным термостатом (дополнительное
оборудование EKRTR1).
Конфигурирование
Задание параметра Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
1 (Внеш.контр.RT): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Внешний комнатный термостат
для основной зоны:
▪ #: [A.2.2.E.5]
▪ Код: [C-05]
1 (Термост.ВКЛ/ВЫК): если
используемый внешний
комнатный термостат
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата.
Преимущества
▪ Беспроводной. Внешний комнатный термостат Daikin
имеется в беспроводном варианте.
▪ Эффективность. Хотя внешний комнатный термостат
отправляет только сигналы ВКЛ/ВЫКЛ, он предназначен
специально для системы теплового насоса.
▪ Комфорт. При нагреве полов беспроводной внешний
комнатный термостат предотвращает образование
конденсата на полу во время охлаждения благодаря
измерению влажности в помещении.
Фанкойлы
Настройка
B
A
d
a
b
c
Помещение Главная зона температуры воды на выходе
B Одно отдельное помещение
a Интерфейс пользователя
b Блок управления
c Резервный нагреватель (опция)
d Пульт дистанционного управленияфанкойлов
▪ Охлаждение или нагрев помещения обеспечиваются
посредствомфанкойлов.
▪ Нужная температура в помещении устанавливается с
помощью пульта дистанционного управленияфанкойлов.
▪ Сигнал запроса на нагрев/охлаждение помещения
отправляется на один цифровой вход блока управления
EKCB07CAV3 (X2M/1 и X2M/2) (если этот сигнал доступен
нафанкойлах и совместим с блоком управления).
▪ Режим работы в пространстве может быть отправлен
нафанкойлы через один цифровой выход блока управления
EKCB07CAV3 (X8M/6 и X8M/7) (если этот сигнал совместим
сфанкойлами).
▪ Режим работы в пространстве определяется основным
интерфейсом пользователя (подключен к блоку управления
EKCB07CAV3). Для дополнительных интерфейсов
пользователя (используются в качестве комнатных
термостатов) должен задаваться такой же режим работы в
пространстве как и для основного интерфейса пользователя.
ИНФОРМАЦИЯ
При использовании несколькихфанкойлов убедитесь в
том, что каждый из них принимает инфракрасный
сигнал от пульта дистанционного
управленияфанкойлов.
Конфигурирование
Задание параметра Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
1 (Внеш.контр.RT): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Внешний комнатный термостат
для основной зоны:
▪ #: [A.2.2.E.5]
▪ Код: [C-05]
1 (Термост.ВКЛ/ВЫК): если
используемый внешний
комнатный термостат
илифанкойл может отправлять
только условие ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ термостата.
Преимущества
▪ Охлаждение. Помимо нагрева фанкойл обеспечивает
отличное охлаждение.
