14 Технические данные
Руководство по применению для установщика
94
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06

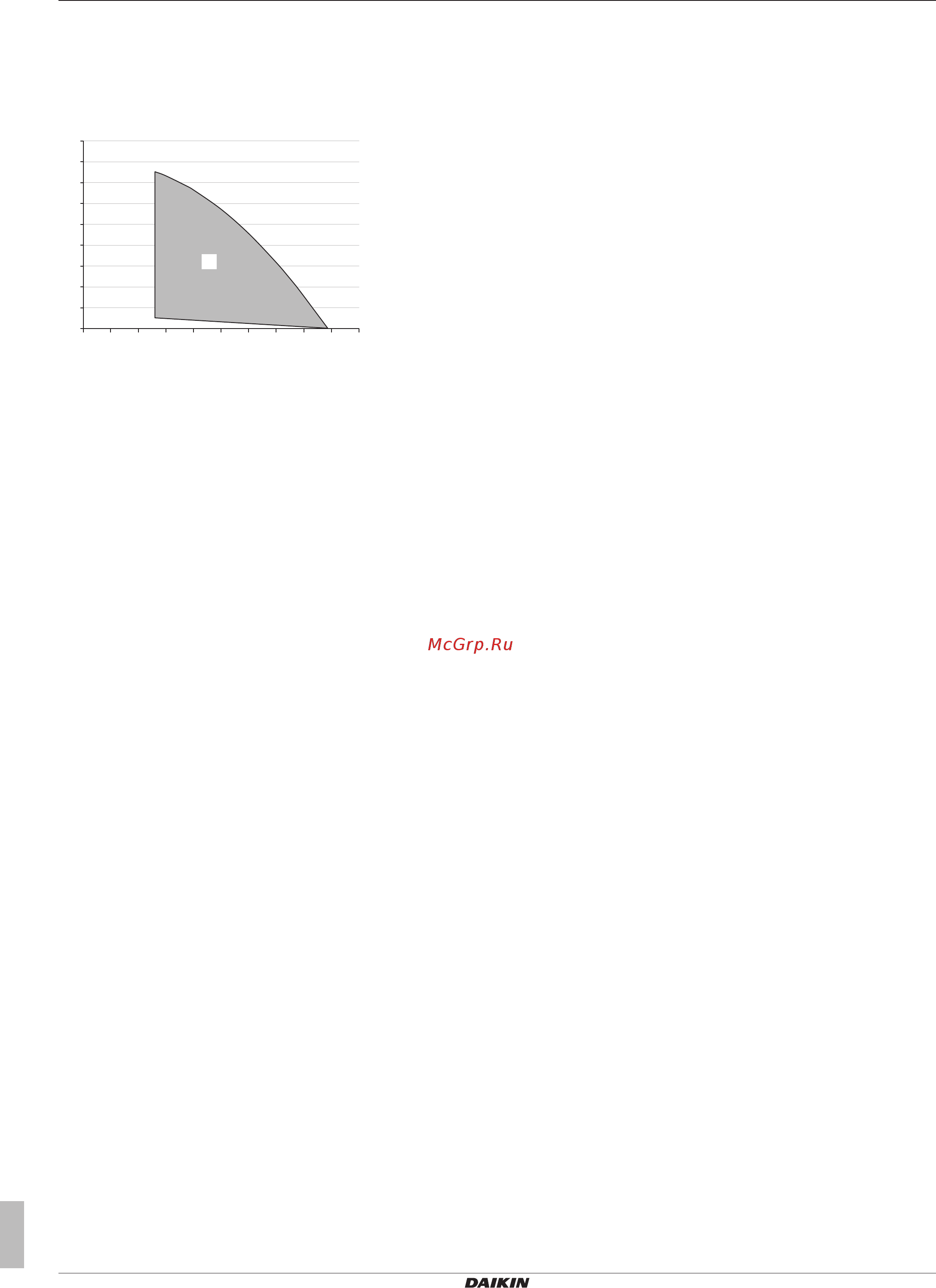

14.5 Кривая ESP: наружный агрегат
Примечание: Ошибка расхода возникает, когда не достигается
минимальный расход воды.
Применяется только для EWAQ006BAVP и EWAQ008BAVP:
0
10
20
30
40
50
60
70
80
90
0 5 10 15 20 25 30 35 40 45
50
A (kPa)
B (l/min)
C
4D109727
A Внешнее статическое давление
B Расход воды
C Рабочая область
Примечания:
▪ Верхний предел рабочего диапазона действителен только в
случае применения воды в качестве жидкой среды. Если в
систему добавлен гликоль, предельное рабочего диапазона
будет ниже.
▪ Выбор расхода за пределами рабочей области может
привести к повреждению или неправильной работе агрегата.
