5 Руководство по применению
Руководство по применению для установщика
21
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
Пример с двумя счетчиками приведен в разделе
"5.4.4 Источник электропитания по льготному тарифу" на
стр.21.
5.4.4 Источник электропитания по льготному
тарифу
Общие правила
Счетчик 1: измерения в системе циркуляции хладагента
наружного агрегата.
Счетчик 2: измерения для остальных компонентов (т. е.
гидравлической части наружного агрегата, блока управления
EKCB07CAV3, дополнительного блока EK2CB07CAV3 и
комплекта резервного нагревателя).
Настройка
Подсоедините счетчик 1 к контактам X2M/7 и X2M/8
дополнительного блока EK2CB07CAV3.
Подсоедините счетчик 2 к контактам X2M/9 и X2M/10
дополнительного блока EK2CB07CAV3.
Типы счетчиков
Счетчик1: однофазный счетчик.
Счетчик2:
При однофазной конфигурации резервного нагревателя
используется однофазный счетчик.
В других случаях используется трехфазный счетчик.

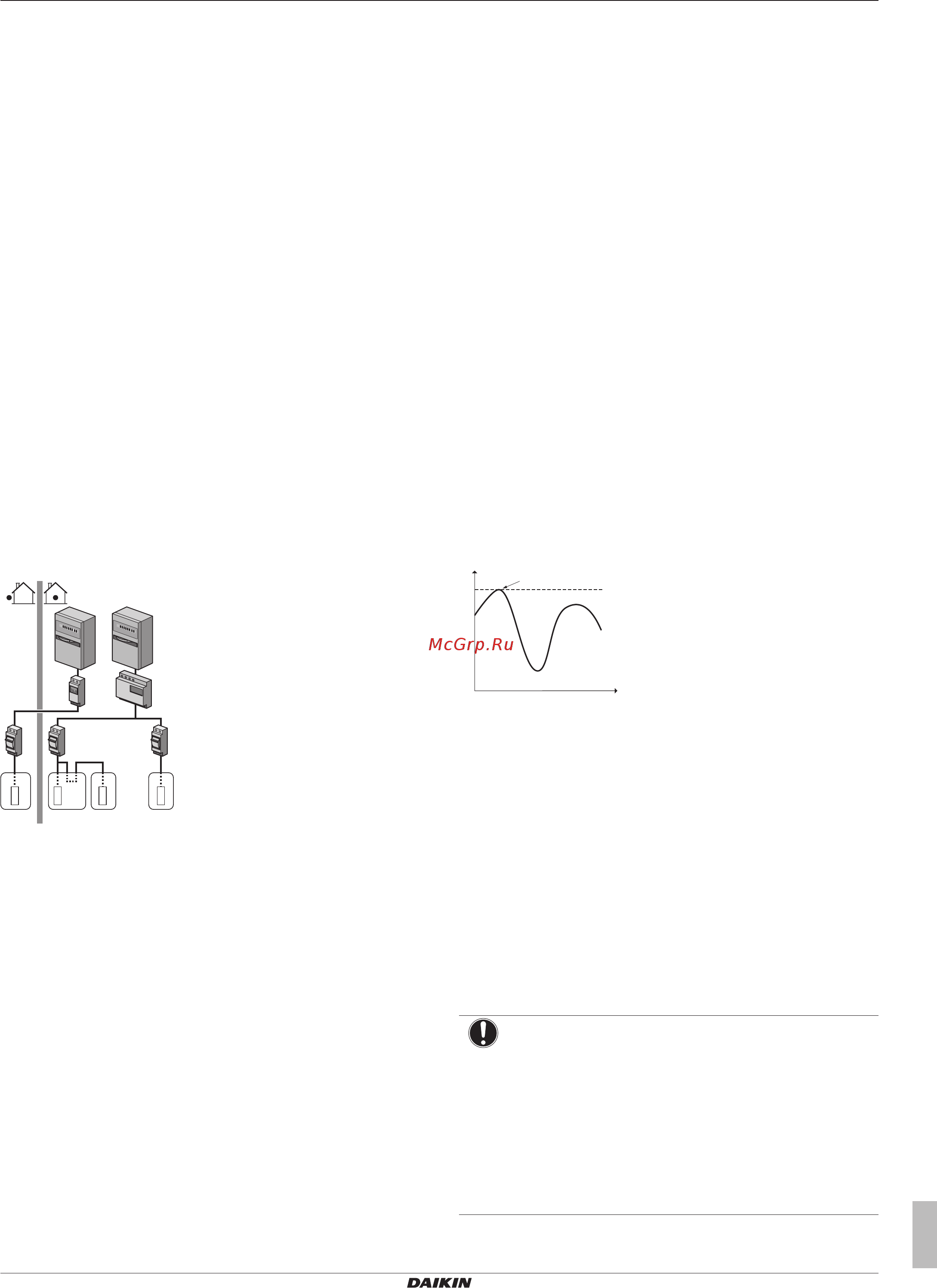

Пример
Трехфазный резервный нагреватель:
e fe
hg
j
A D
ba
d

B
i
C
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
Помещение Наружный агрегат
B Блок управления
C Дополнительный блок
D Комплект резервного нагревателя
a Электрический шкаф (L
1
/N): энергосберегающий
источник электропитания
b Электрический шкаф (L
1
/L
2
/L
3
/N): обычный источник
электропитания
c Счетчик (L
1
/N)
d Счетчик (L
1
/L
2
/L
3
/N)
e Предохранитель (L
1
/N)
f Предохранитель (L
1
/L
2
/L
3
/N)
g Наружный агрегат (L
1
/N)
h Блок управления (L
1
/N)
i Дополнительный блок (L
1
/N)
j Резервный нагреватель (L
1
/L
2
/L
3
/N)
5.5 Настройка контроля
потребления энергии
Контроль потребления энергии:
Позволяет ограничивать потребление энергии во всей
системе (комбинации наружного агрегата, блока
управления EKCB07CAV3, дополнительного блока
EK2CB07CAV3 и комплекта резервного нагревателя).
Конфигурация: уровень ограничения потребления энергии и
способ его достижения устанавливается через интерфейс
пользователя.
Уровень ограничения потребления энергии выражается
следующим образом:
Максимальный рабочий ток (А)
Максимальная потребляемая мощность (кВт)
Уровень ограничения потребления энергии активируется
следующим образом:
Постоянно
Цифровыми входами
5.5.1 Постоянное ограничение потребления
энергии
Постоянное ограничение потребления энергии способствует
максимальному входу мощности и тока в систему. В некоторых
странах существует ограничение максимального потребления
энергии для нагрева помещений.
P
i
t
DI
a
b
P
i
Потребляемая мощность
t Время
DI Цифровой вход (уровень ограничения потребления
энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка и конфигурация
Дополнительного оборудования не требуется.
Через интерфейс пользователя установите настройки
управления потреблением энергии в [A.6.3.1] (описание всех
настроек приведено в разделе "8 Конфигурирование" на
стр.51):
Выберите режим полного ограничения
Выберите тип ограничения (мощность в кВт или ток в А)
Установите нужный уровень ограничения потребления
энергии
ПРИМЕЧАНИЕ
При выборе нужного уровня ограничения потребления
энергии придерживайтесь следующих правил:
Установите минимальное потребление энергии
±3,6 кВт, чтобы гарантировать размораживание. В
противном случае, если размораживание несколько
раз будет прервано, теплообменник замерзнет.
Установите минимальное потребление энергии
±3 кВт, чтобы гарантировать нагрев помещения
ступенью1 резервного нагревателя.
