6 Подготовка
Руководство по применению для установщика
23
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
▪ Если это НЕВОЗМОЖНО, Daikin рекомендует подключить
дистанционный внутренний датчик (дополнительно
KRCS01-1).
▪ Установка:
▪ Требуется блок управления EKCB07CAV3 и
дополнительный блок EK2CB07CAV3.
▪ Инструкции по монтажу приведены в руководстве по
монтажу дистанционного внутреннего датчика и в
приложении для дополнительного оборудования.
Конфигурация: выберите комнатный датчик [A.2.2.F.5].
Температура окружающего воздуха снаружи
▪ В наружном агрегате измеряется температура окружающего
воздуха. Поэтому наружный агрегат должен устанавливаться
в следующих местах:
▪ на северной стороне здания или на стороне, где находится
большинство нагревательных приборов;
▪ НЕ подверженных воздействию прямых солнечных лучей
▪ Если это НЕВОЗМОЖНО, Daikin рекомендует подключить
дистанционный наружный датчик (дополнительно EKRSCA1).
▪ Установка: Инструкции по монтажу приведены в руководстве
по монтажу дистанционного наружного датчика и в
приложении для дополнительного оборудования.
▪ Конфигурация: выберите наружный датчик [A.2.2.B].
▪ Когда активна функция энергосбережения наружного агрегата
(см. раздел "8 Конфигурирование" на стр. 51), он
выключается, чтобы уменьшить потери энергии в ждущем
режиме. В результате температура окружающего воздуха
снаружи НЕ считывается.
▪ Если нужная температура воды на выходе зависит от погоды,
важно постоянно измерять температуру снаружи. Это еще
один довод для установки дополнительного датчика
температуры окружающего воздуха снаружи.
ИНФОРМАЦИЯ
Данные внешнего датчика температуры наружного
воздуха (как усредненные, так и одномоментные)
используются в графиках контроля зависимости от
погоды и в схемах автоматического переключения
нагрева/охлаждения. Для защиты наружного агрегата
обязательно используется внутренний датчик
наружного агрегата.
6 Подготовка
6.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
Вот какие сведения здесь изложены:
▪ Как подготовить место установки
▪ Подготовка трубопроводов воды
▪ Как подготовиться к прокладке электропроводки
6.2 Подготовка места установки
Агрегат НЕЛЬЗЯ устанавливать в местах, часто используемых в
качестве рабочих. При проведении строительных работ
(например, шлифовки), когда образуется большое количество
пыли, агрегат необходимо накрывать.
Место установки должно выбираться с учетом возможности
перемещения агрегата и обратной установки на место.
6.2.1 Требования к месту установки
наружного агрегата
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
Помните следующие правила организации пространство (см.
раздел "Пространство для обслуживания: наружный агрегат" в
главе "Технические данные").
ИНФОРМАЦИЯ
Если на блоке установлены запорные клапаны,
обеспечьте минимальный зазор 400 мм на стороне
впуска воздуха. Если запорные клапаны НЕ
установлены на блоке, обеспечьте минимальный зазор
250мм.
ПРИМЕЧАНИЕ
▪ НЕ ставьте агрегаты друг на друга.
▪ НЕ подвешивайте агрегаты к потолку.
Сильный ветер (≥18 км/ч) в направлении выброса воздуха из
наружного блока вызывает короткое замыкание (всасывание
выбрасываемого воздуха). Это может привести к следующим
последствиям:
▪ снижение производительности;
▪ ускоренное обледенение при работе на обогрев;
▪ сбои в работе из-за падения низкого давления или роста
высокого;
▪ поломка вентилятора (постоянное воздействие сильного
ветра может привести к нарастанию оборотов вентилятора
вплоть до его поломки).
Со стороны выброса воздуха блок рекомендуется заслонить от
ветра защитной панелью.

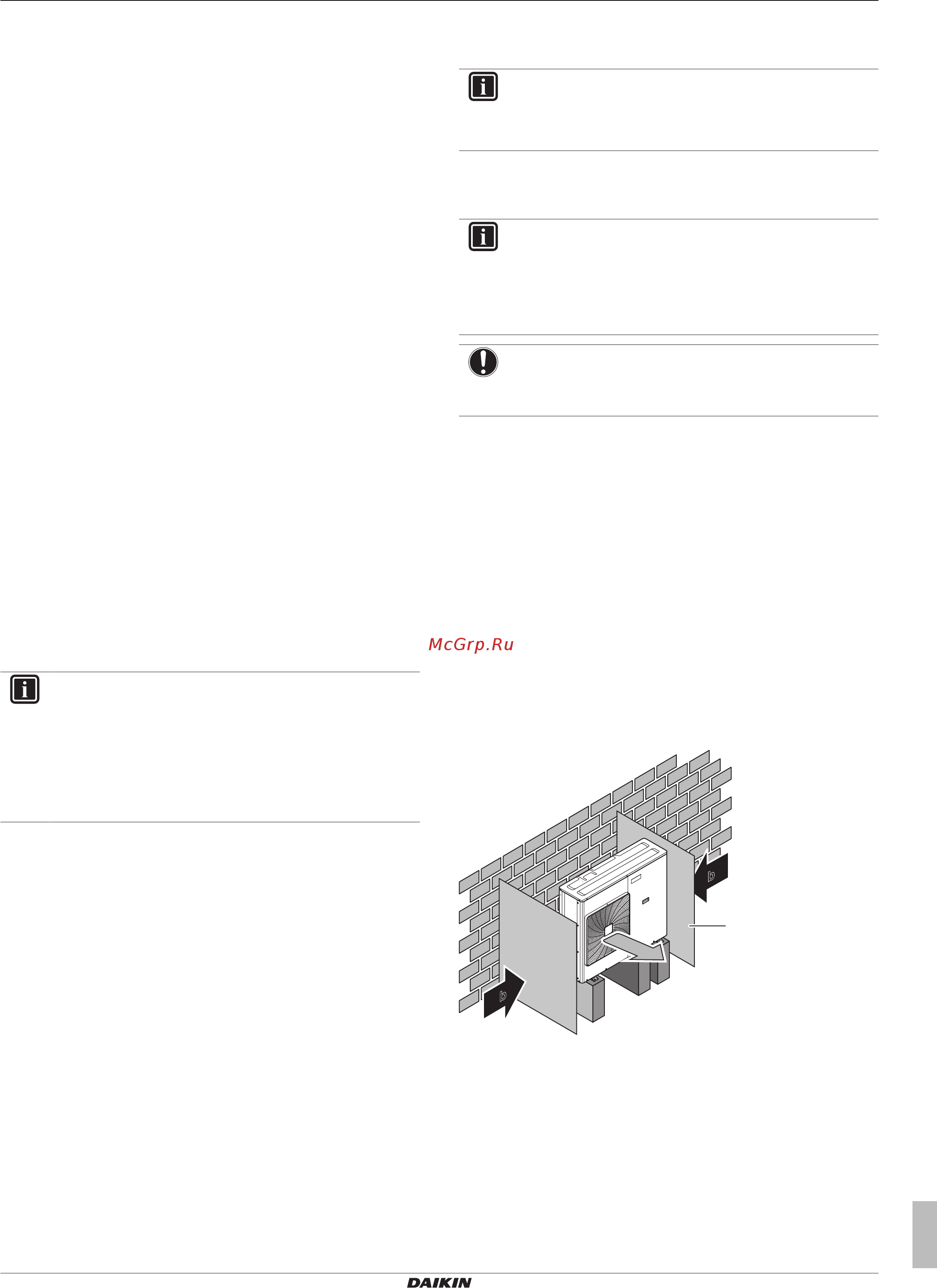

Рекомендуется устанавливать наружный агрегат так, чтобы
воздухоприемник был направлен к стене и НЕ подвергался
непосредственному воздействию ветра.
b
a
b
c
a Защитный экран
b Преобладающее направление ветра
c Воздуховыпускное отверстие
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ Избегайте акустически уязвимых зон (например, рядом со
спальней), где шум блока во время работы может доставлять
неудобство.
Обратите внимание: Если звук измерить в фактических
условиях установки, то из-за окружающего шума и звуковых
отражений значение, полученное в результате измерения,
может превышать уровень звукового давления, указанный в
разделе "Звуковой спектр" книги технических данных.
