5 Руководство по применению
Руководство по применению для установщика
20
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
ИНФОРМАЦИЯ
Если в системе имеется гликоль ([E‑0D]=1]),
произведенное тепло НЕ рассчитывается и не
отображается на интерфейсе пользователя.
▪ Применимо для всех моделей.
▪ Величина нагрева рассчитывается изнутри на основе
следующего:
▪ Температура воды на выходе и на входе
▪ Расход
▪ Настройка и конфигурирование: никакое дополнительное
оборудование не требуется
5.4.2 Потребленная энергия
Для определения потребленной энергии используются
следующие способы:
▪ Расчет
▪ Измерение
ИНФОРМАЦИЯ
Комбинация расчета потребленной энергии (например,
для резервного нагревателя) и измерения
потребленной энергии (например, для наружного
агрегата) невозможна. В противном случае данные
энергопотребления будут недействительны.
Расчет потребленной энергии
▪ Потребленная энергия рассчитывается изнутри на основе
следующего:
▪ Фактическая потребляемая мощность наружного агрегата
▪ Заданная производительность дополнительного резервного
нагревателя
▪ Напряжение
▪ Настройка и конфигурация: для получения точных данных
энергопотребления измерьте производительность (измерение
сопротивления) и задайте производительность с помощью
интерфейса пользователя для дополнительного резервного
нагревателя (действия1 и2).
Измерение потребленной энергии
▪ Предпочтительный метод благодаря более высокой точности.
▪ Настройка и конфигурация:
▪ Требуется дополнительный блок EK2CB07CAV3.
▪ Необходимы внешние электрические счетчики.
▪ При использовании электрических счетчиков установите
через интерфейс пользователя число импульсов на кВт на
каждый счетчик.
ИНФОРМАЦИЯ
При измерении потребления электроэнергии
убедитесь, что ВСЯ потребляемая мощность системы
охвачена электрическими счетчиками.
5.4.3 Обычный источник электропитания
Общие правила
Достаточно одного счетчика, охватывающего всю систему.
Настройка
▪ Установите блок управления EKCB07CAV3 и дополнительный
блок EK2CB07CAV3.
▪ Подсоедините счетчик к выводам X2M/7 и X2M/8
дополнительного блока EK2CB07CAV3.
Тип счетчика
В случае Используйте счетчик...
Резервный нагреватель
запитывается от однофазной
системы (т.е. модель
резервного нагревателя *3V
или *9W, подключенная к
однофазной системе)
Однофазный
В других случаях (т.е. модель
резервного нагревателя *9W,
подключенная к трехфазной
электросети)
Трехфазный

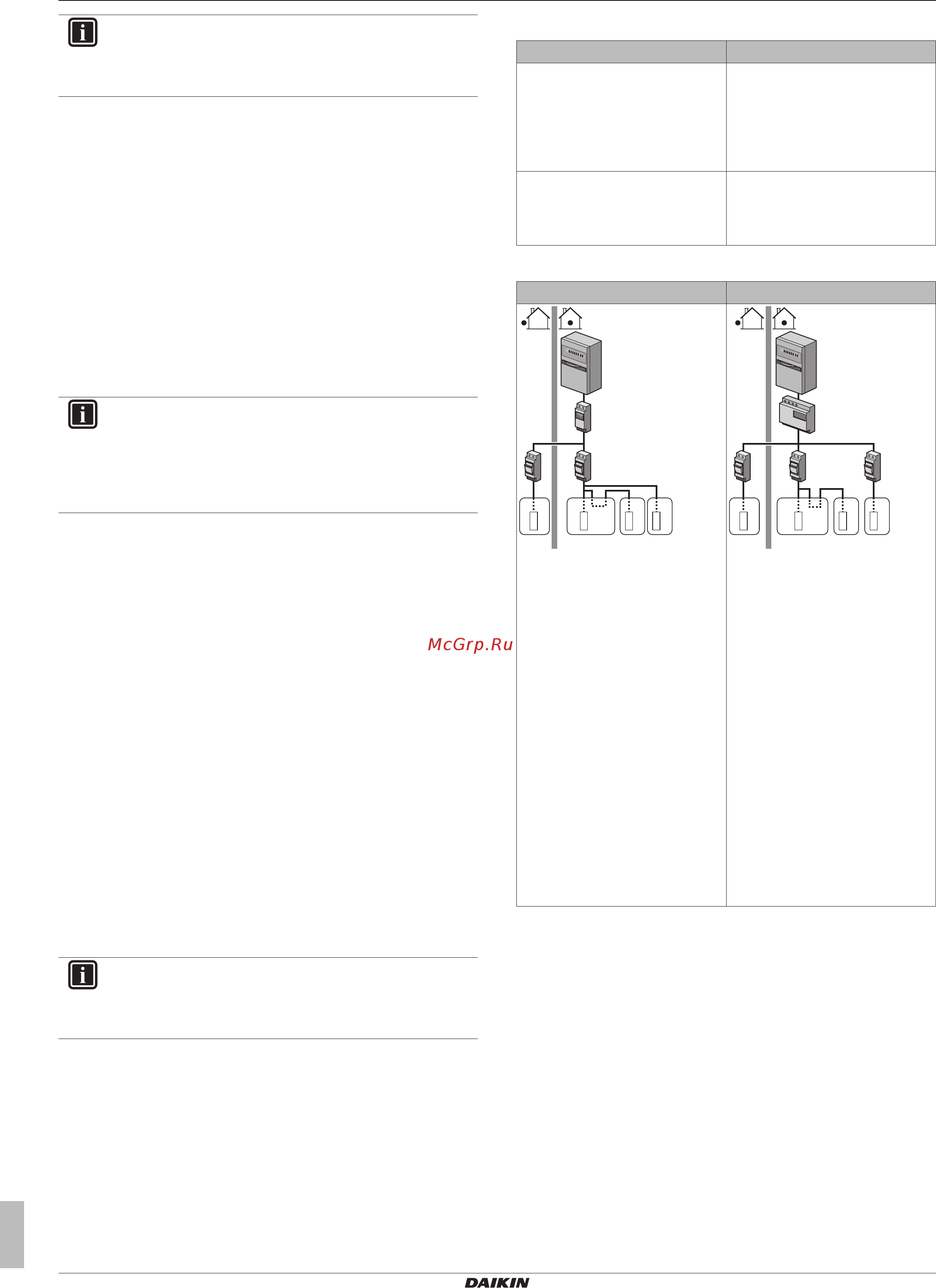

Пример
Однофазный счетчик Трехфазный счетчик
b
c c
ed
A B C D
a
f g
5
8
0
1
5
0
0
0
A Наружный агрегат
B Блок управления
C Дополнительный блок
D Комплект резервного
нагревателя
a Электрический шкаф (L
1
/N)
b Счетчик (L
1
/N)
c Предохранитель (L
1
/N)
d Наружный агрегат (L
1
/N)
e Блок управления (L
1
/N)
f Дополнительный блок (L
1
/N)
g Резервный нагреватель (L
1
/
N)
b
fe
h
A B D
c c d
a
g
C
5
8
0
1
5
0
0
0
A Наружный агрегат
B Блок управления
C Дополнительный блок
D Комплект резервного
нагревателя
a Электрический шкаф (L
1
/L
2
/L
3
/
N)
b Счетчик (L
1
/L
2
/L
3
/N)
c Предохранитель (L
1
/N)
d Предохранитель (L
1
/L
2
/L
3
/N)
e Наружный агрегат (L
1
/N)
f Блок управления (L
1
/N)
g Дополнительный блок (L
1
/N)
h Резервный нагреватель (L
1
/
L
2
/L
3
/N)
Исключения
▪ Второй счетчик используется в следующих случаях:
▪ Диапазон мощности одного счетчика недостаточен.
▪ Электрический счетчик невозможно легко установить в
электрическом шкафу.
▪ Трехфазные системы 230 В и 400 В комбинируются (крайне
редко) из-за технических ограничений счетчиков.
▪ Подключение и настройка:
▪ Подсоедините второй счетчик к выводам X2M/9 и X2M/10
дополнительного блока EK2CB07CAV3.
▪ Данные энергопотребления обоих счетчиков добавляются в
программное обеспечение, поэтому НЕТ необходимости
устанавливать охват энергопотребления каждого счетчика.
нужно только установить число импульсов каждого
счетчика.
