5 Руководство по применению
Руководство по применению для установщика
14
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
ПРИМЕЧАНИЕ
▪ Рисунки в руководстве по применению имеют
справочное значение и НЕ должны
рассматриваться как подробные гидравлические
схемы. Подробное гидравлическое нанесение
размеров и балансировка НЕ показаны и должны
выполняться установщиком.
▪ Дополнительная информация о конфигурации,
оптимизирующей работу теплового насоса,
приведена в главе "8 Конфигурирование" на
стр.51.
В данной главе приведены следующие инструкции:
▪ Настройка системы обогрева/охлаждения помещения
▪ Настройка вспомогательного источника тепла для обогрева
помещения
▪ Настройка учета энергопотребления
▪ Настройка потребления энергии
▪ Настройка датчика наружной температуры
5.2 Настройка системы обогрева/
охлаждения помещения
Система теплового насоса подает воду к нагревательным
приборам в одном или нескольких помещениях.
Поскольку система предлагает гибкие решения для управления
температурой в каждом помещении, необходимо прежде всего
ответить на следующие вопросы:
▪ Сколько помещений нагреваются или охлаждаются системой
тепловогонасоса Daikin?
▪ Какие типы нагревательных приборов используются в каждом
помещении и какова их расчетная температура воды на
выходе?
После того, как выяснены требования к обогреву/охлаждению,
Daikin рекомендует придерживаться следующих правил
настройки.
ПРИМЕЧАНИЕ
Если используется внешний комнатный термостат, он
управляет защитой помещения от замораживания.
Однако защита помещения от замораживания
возможна, только если на интерфейсе пользователя
блока ВКЛЮЧЕНО регулирование температуры воды
на выходе.
ИНФОРМАЦИЯ
Если используется внешний комнатный термостат и
при любых условиях должна быть гарантирована
защита помещения от замораживания, для параметра
управления автоматической работой в аварийном
режиме [A.6.C] следует выбрать значение 1.

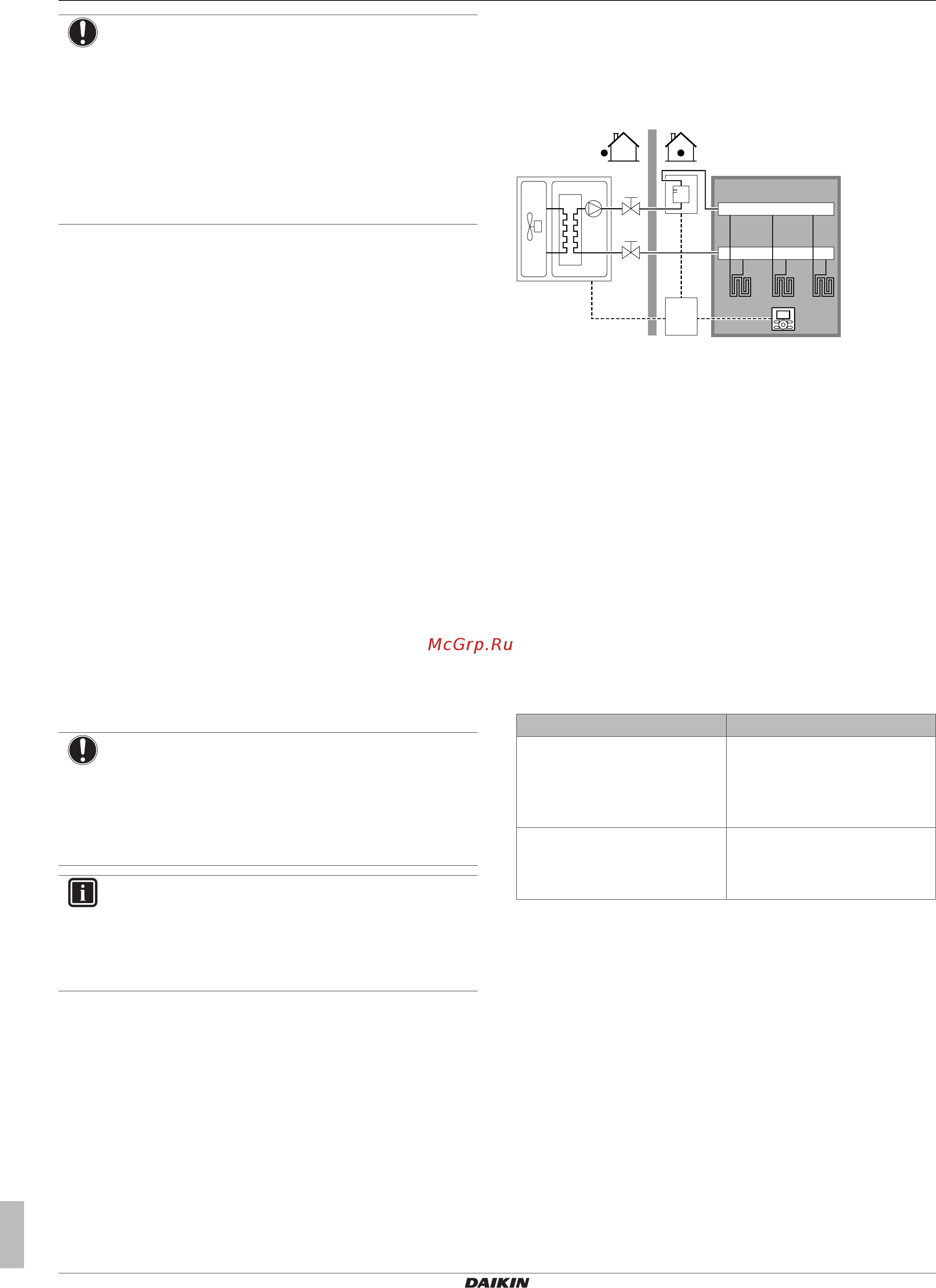

5.2.1 Одно помещение
Подогрев полов или радиаторы –проводной
комнатный термостат
Настройка
B
A
a
b
c
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a В качестве комнатного термостата используется
интерфейс пользователя
b Распределительная коробка
c Резервный нагреватель (опция)
▪ Подогрев полов или радиаторы подсоединяются
непосредственно к наружному агрегату или к резервному
нагревателю (если имеется).
▪ Температура в помещении регулируется посредством
интерфейса пользователя, который соединяется с блоком
управления EKCB07CAV3. Возможные типы установки:
▪ Блок управления EKCB07CAV3 устанавливается в
помещении, а интерфейс пользователя используется как
комнатный термостат.
▪ Блок управления EKCB07CAV3 устанавливается в здании
рядом с наружным агрегатом, интерфейс пользователя
устанавливается в помещении и используется как
комнатный термостат.
Конфигурирование
Задание параметра Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
2 (Контроль RT): управление
блоком определяется на
основе окружающей
температуры интерфейса
пользователя.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Преимущества
▪ Экономичность. НЕТ необходимости в дополнительном
внешнем комнатном термостате.
▪ Высочайший уровень комфорта и эффективности.
Функции интеллектуального комнатного термостата
позволяют увеличивать или уменьшать нужную температуру
воды на выходе на основе фактической температуры в
помещении (модуляция). Результаты следующие:
▪ Стабильная температура в помещении, соответствующая
нужной температуре (самый высокий уровень комфорта)
▪ Меньше циклов ВКЛ/ВЫКЛ (ниже уровень шума, выше
комфорт и выше эффективность)
▪ Самая низкая из возможных температура воды на выходе
(более высокая эффективность)
