107

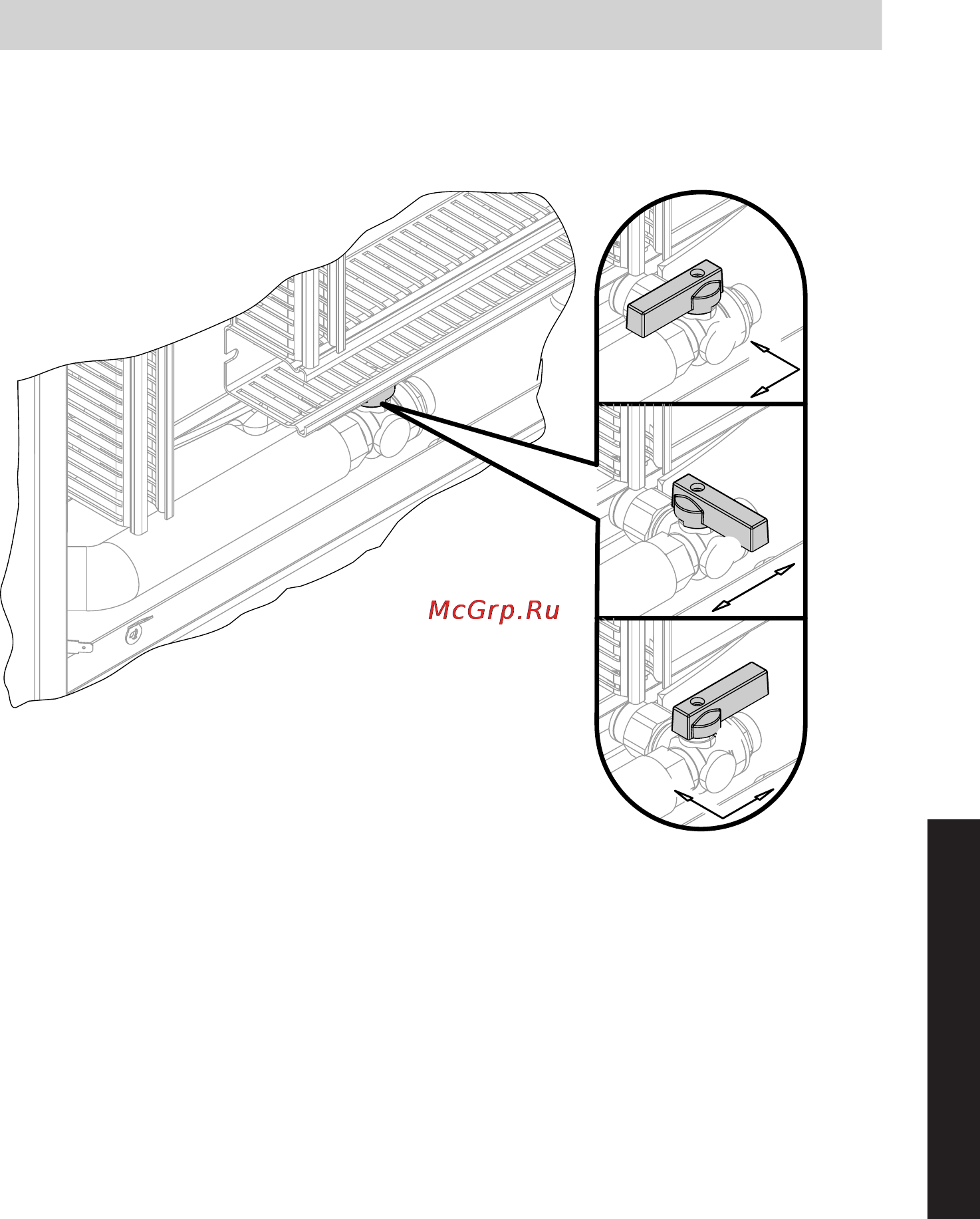

Положения крана наполнения и опорожнения водонагрева-
теля
A
B
C
A
Закрыт
B
Открыт для опорожнения внут-
ренних трубопроводов контура
ГВС
C
Открыт для опорожнения или
наполнения емкостного водона-
гревателя
Устранение неисправностей
Ремонт
(продолжение)
5624 076 GUS
Сервис
