72
≈
3
3
4
4
3
3/N
3/N
4
kWh
kWh
3
7
5 (400 V~)
(230 V~)
X3.7
X3.6
X3.18/X2.1/X1.1

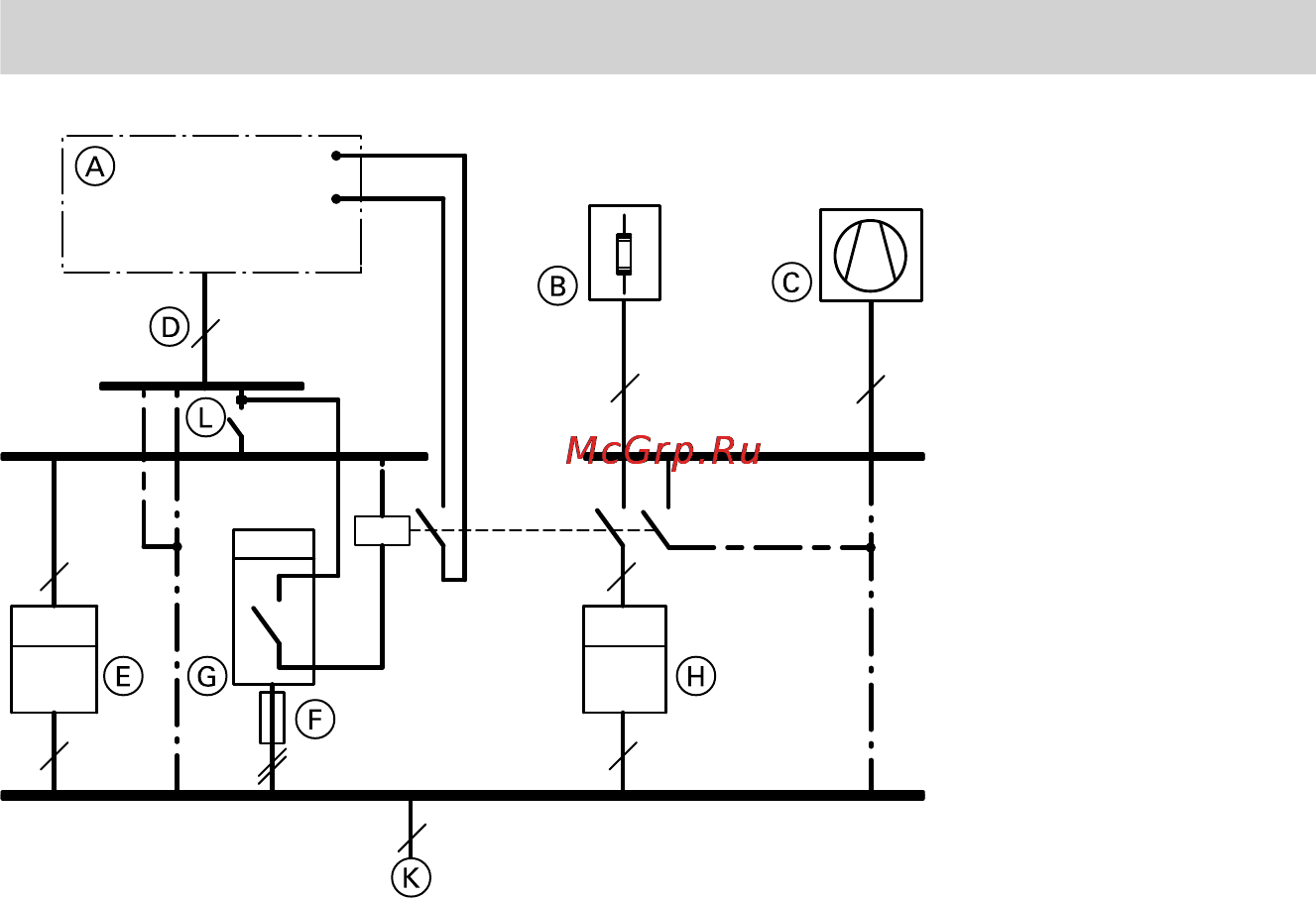

Изображение без предохранителей и без автомата защиты от тока утечки.
A
Контроллер теплового насоса
(информацию о клеммных колод-
ках внутреннего блока см. в раз-
деле "Обзор подключений: внут-
ренний блок")
B
Проточный нагреватель теплоно-
сителя (при наличии)
C
Компрессор теплового насоса
(наружный блок)
D
Подача электропитания на контр-
оллер теплового насоса (см. раз-
дел "Подача электропитания на
контроллер теплового насоса
(230 В~)")
E
Счетчик высокого тарифа
F
Входной предохранитель центра-
лизованного приемника управле-
ния
G
Централизованный приемник
управления (контакт разомкнут:
блокировка активна) с входным
предохранителем
H
Счетчик низкого тарифа
K
Питание: система TNC
L
Главный выключатель
Последовательность монтажа
Подключение к сети
(продолжение)
5624 076 GUS
