64

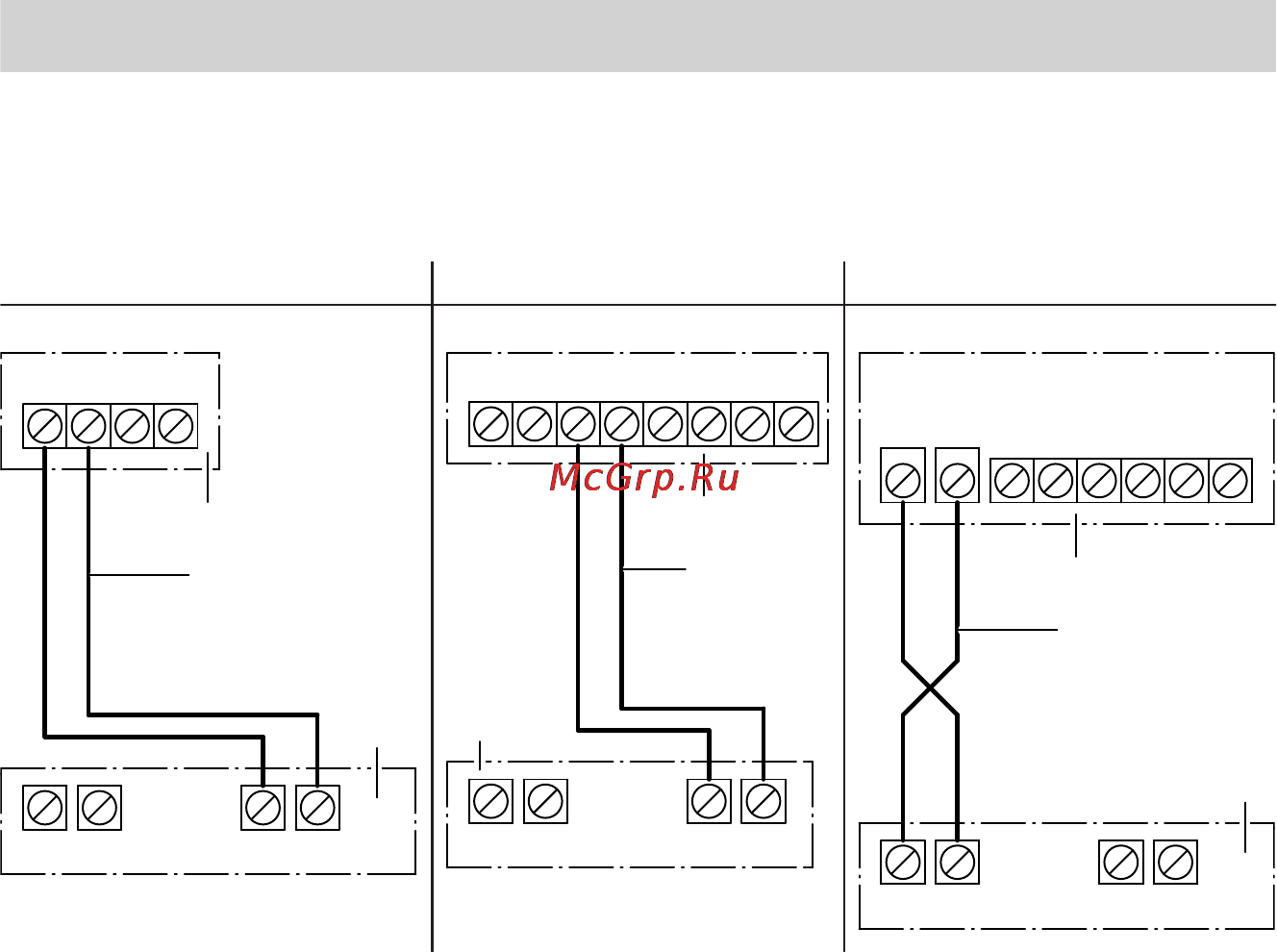

Соединение внутреннего и наружного блоков
Vitocal 222-S, тип AWT-AC
221.A04 221.A07 221.A10 и A13
A
B
12V COM COM 43V
C N L
?
C
12V COM COM 43V
COM
Ni
?
Li N0 L0
A
C
B
?
?
N L
?
N L
C2 C1
12V COM COM 43V
A
B
C
A
Клеммная коробка наружного
блока (см. стр. 63)
B
Соединительный кабель шины
между наружным и внутренним
блоком
Рекомендуемый кабель:
3 x 1,5 мм
2
Соблюдать полярность.
C
Плата AVI во внутреннем блоке
(см. стр. 51)
Указание
Соединенительный кабель шины
между внутренним и наружным бло-
ками прокладывать в диапазоне
напряжения 230 В~.
Последовательность монтажа
Подключение электрической части
(продолжение)
5624 076 GUS
