61
A
[{S
DE
[{{]
0-10В
f-]
A
[{A
DE
[{D
DE
1 25 63 41 21 2
B
L1
N
H
L1
N
M
1~
C
D
F G
E
K
A

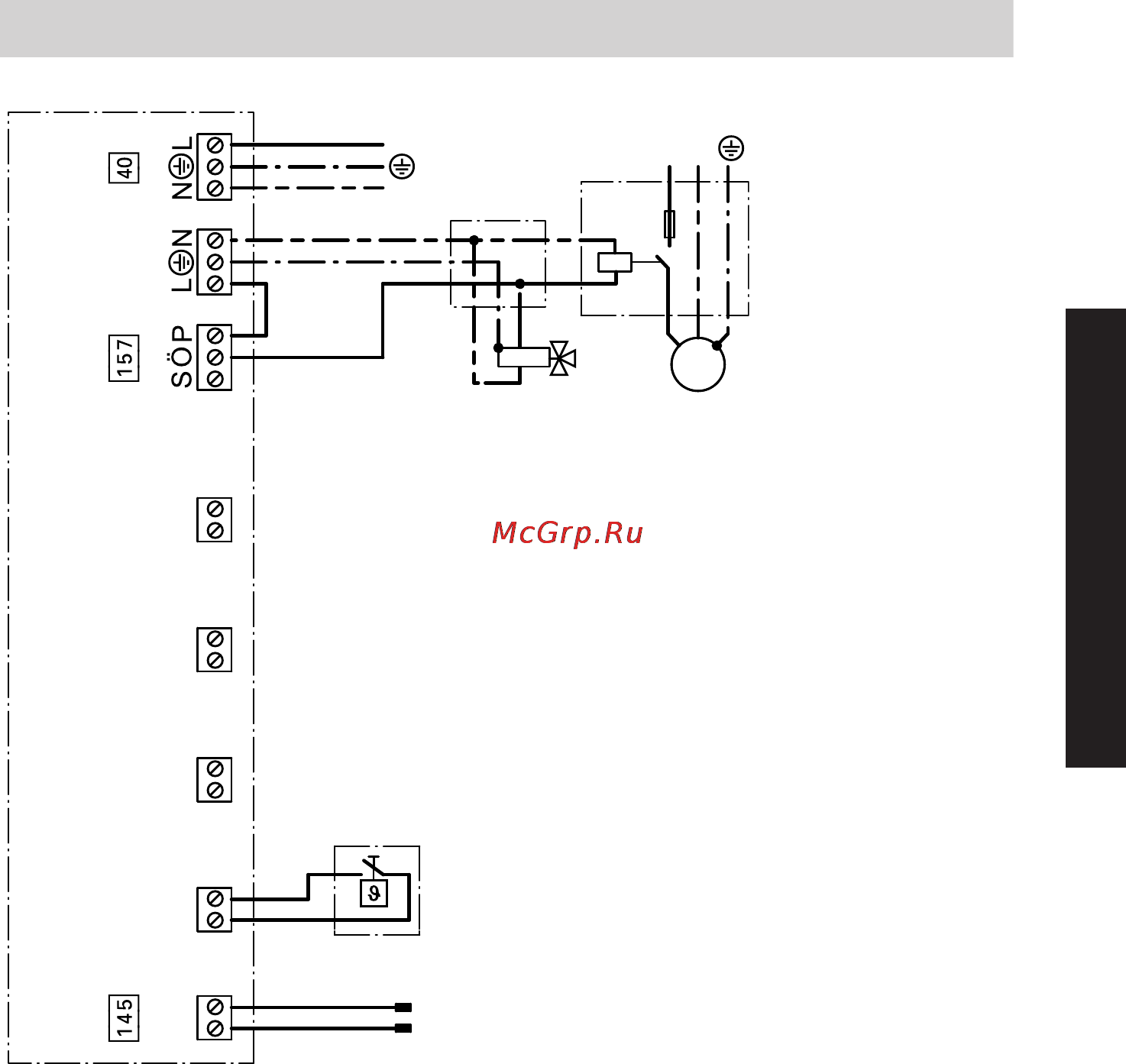

Модуль расширения EA1
B
Подключение к сети 1/N/PE 230 В/
50 Гц
C
Распределительная коробка
(предоставляется заказчиком)
D
Предохранители и силовой кон-
тактор насоса для нагрева плава-
тельного бассейна (принадлеж-
ности)
E
Перемычка
F
3-ходовой переключающий кла-
пан "Бассейн" (обесточен: нагрев
буферной емкости отопительного
контура)
G
Насос для нагрева плавательного
бассейна (принадлежность)
H
Терморегулятор для регулирова-
ния температуры воды в бас-
сейне (беспотенциальный кон-
такт, 230 В~; 0,1 A; принадлеж-
ность)
K
Подключение к плате регулято-
ров и датчиков
Последовательность монтажа
Подключение электрической части
(продолжение)
5624 076 GUS
