55

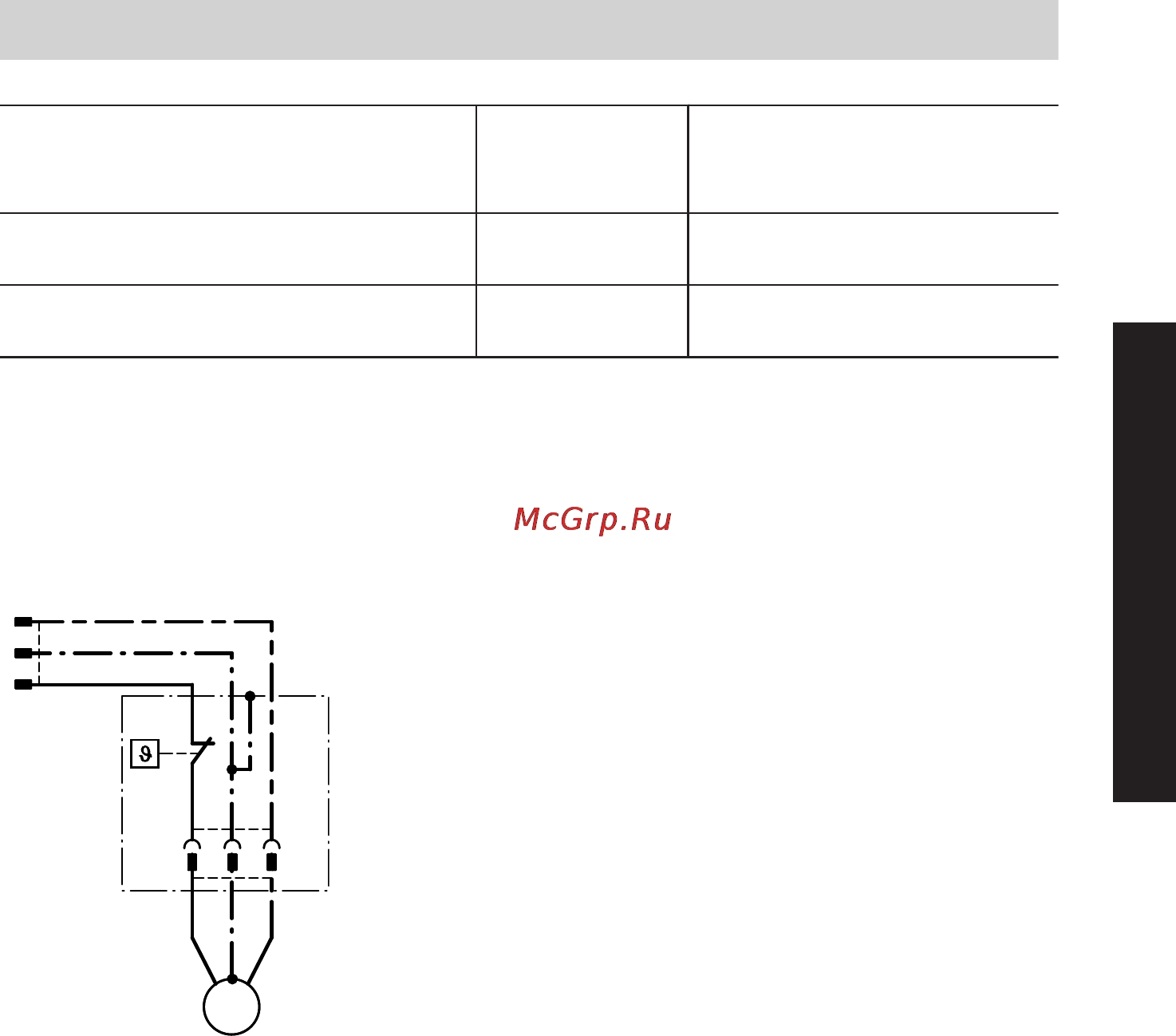

Отопительный контур без сме-
сителя A1/ОК1
Подключе-
ние
A
на
контроллере
Циркуляционный насос
C
■ Без буферной емкости отопи-
тельного контура
211.2 Вторичный насос
■ С буферной емкостью отопи-
тельного контура
212.2 Насос отопительного кон-
тура A1/ОК1
Подключение термостатного огра-
ничителя, № заказа 7151 728,
7151 729
B
к комплекту привода
смесителя, с блоком управления
M
1~
C
B
A
sÖ
sÖ
A ШтекерsÖ вставить в комплект
привода смесителя.
B
Термостатный ограничитель
C
Насос отопительного контура со
смесителем
Внутренний блок: плата расширения на монтажной плате
(рабочие элементы 230 В~)
Подключения заказчику не выпол-
нять.
Последовательность монтажа
Подключение электрической части
(продолжение)
5624 076 GUS
Монтаж
