21
Тип AWT-AC Масса, кг
221.A10 110
221.A13 110

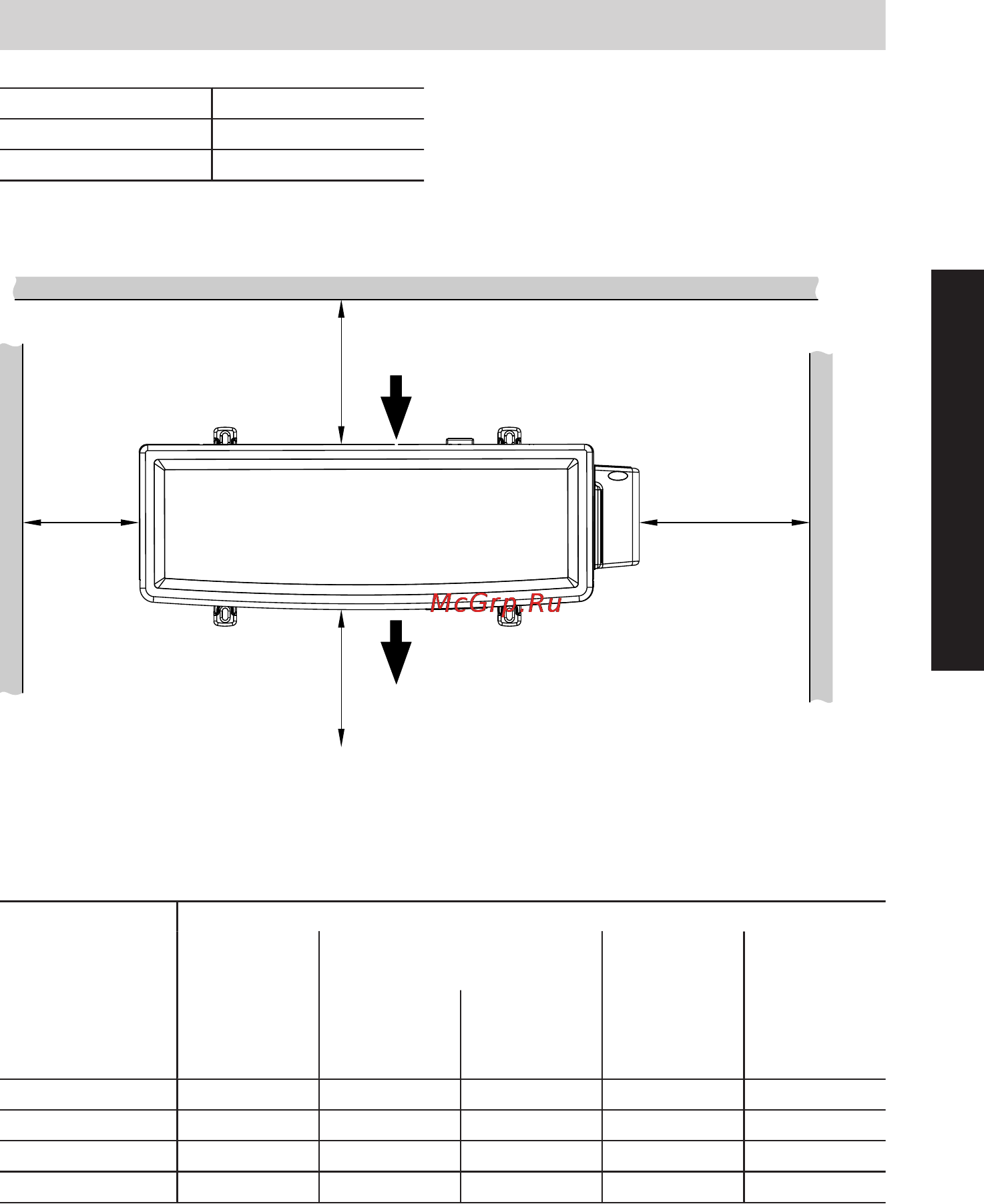

Минимальные расстояния
A
B
b
d
a
c
Пример для типа AWT-AC 221.A04
A
Вход воздуха
B
Выход воздуха
Тип AWT-AC Размеры, мм
a b c d
Кабельный проход
над уров-
нем зе-
мли
под уров-
нем зе-
мли
221.A04 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000
221.A07 ≥ 100 ≥ 100 ≥ 400 ≥ 300 ≥ 1000
221.A10 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
221.A13 ≥ 100 ≥ 200 ≥ 400 ≥ 300 ≥ 1000
Последовательность монтажа
Монтаж наружного блока
(продолжение)
5624 076 GUS
Монтаж
