44
FE
D C

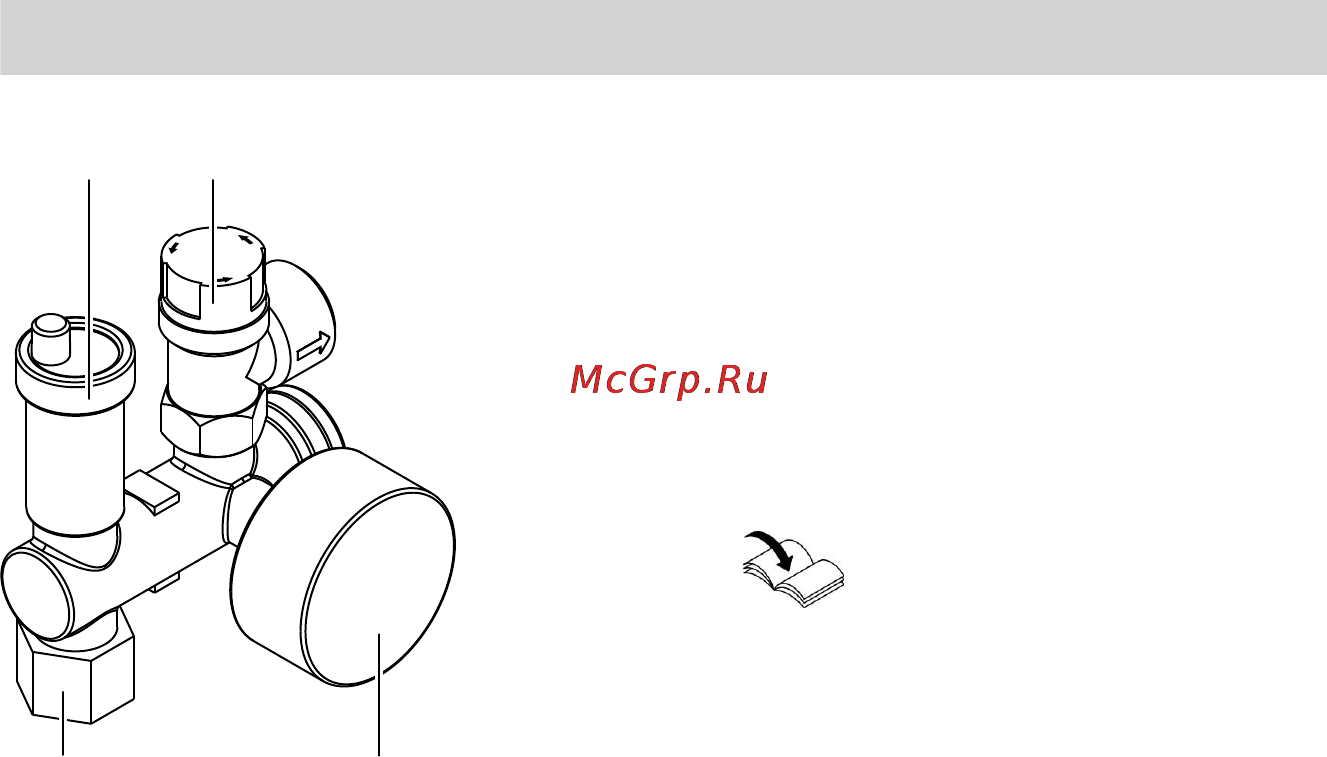

Прилагаемый блок предохранитель-
ных устройств
C
Манометр
D
Подключение G¾
E
Воздухоотводчик
F
Предохранительный клапан
1. Подключить линии вторичного кон-
тура к тепловому насосу:
!
Внимание
Гидравлические соедине-
ния должны быть выпол-
нены герметично.
При выполнении трубных
проходов следить за пра-
вильной установкой проход-
ных насадок, при необходи-
мости уплотнить с помощью
уплотнительной ленты. (см.
раздел "Сборка и уплотни-
тельные поверхности").
2. Смонтировать прилагаемый блок
предохранительных устройств:
в выполняемом заказчиком трубо-
проводе обратной магистрали
отопительного контура
или
к комплекту подключений вторич-
ного контура (принадлежность)
Инструкция по монтажу ком-
плекта подключений
3. Наполнить и удалить воздух из
вторичного контура.
4. Выполнить теплоизоляцию линий,
проложенных внутри здания.
Указание
■ Для контуров систем внутриполь-
ного отопления необходима уста-
новка термореле в качестве огра-
ничителя максимальной темпера-
туры для системы внутриполь-
ного отопления (см. раздел "Под-
ключение термореле в качестве
ограничителя максимальной тем-
пературы для системы внутри-
польного отопления").
■ Обеспечить минимальный объем-
ный расход, например, с помощью
перепускного клапана (см. раздел
"Технические данные").
■ Заказчик должен оснастить вто-
ричный контур расширительным
баком.
Последовательность монтажа
Подключение вторичного контура
(продолжение)
5624 076 GUS
