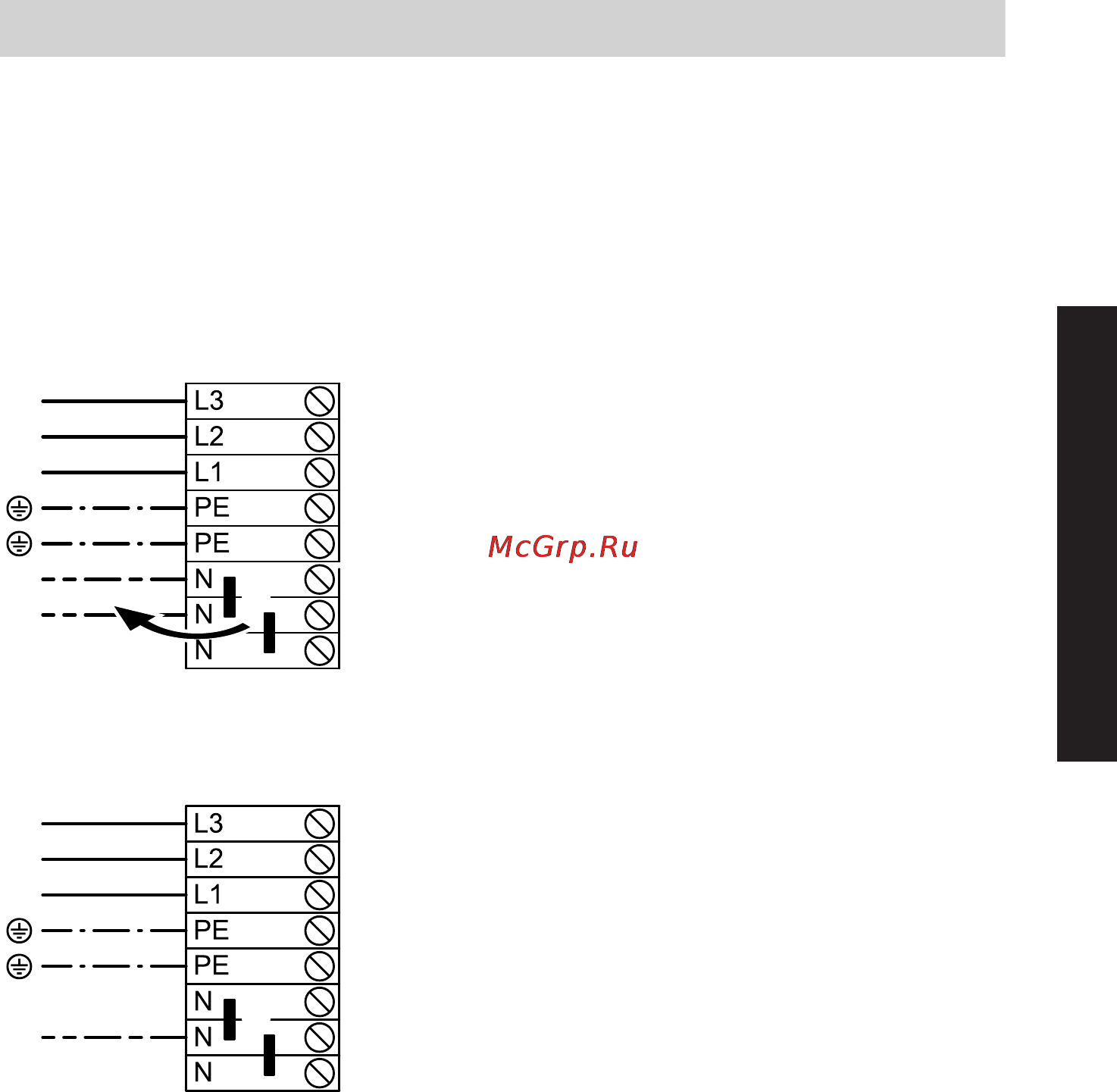

Подключение кабеля для подачи электропитания на проточ-
ный нагреватель теплоносителя
Внутренний блок
N
3/N/PE
400 В/ 50 Гц
1/N/PE
230 В/ 50 Гц
L1
N
L1
L3
N
N
N
L1
L2
L1
A
A
B
B
A
Клеммная коробка внутреннего
блока (см. раздел "Обзор подклю-
чений: внутренний блок")
B
Перемычки
■ Рекомендуемый кабель для под-
ключения к сети:
400 В~: 5 x 2,5 мм
2
230 В~: 7 x 2,5 мм
2
■ Предохранитель макс. 16 A
■ Может применяться низкий тариф и
блокировка энергоснабжающей
организацией.
