Viessman VITOCAL 222-S [32/168] Монтаж внутреннего блок

Сборка и подлежащие контролю уплотнительные поверхно-

сти

1. При выполнении трубных прохо-

дов следить за правильной уста-

новкой проходных насадок

При необходимости уплотнить

проходные насадки

клейкой

лентой.

2. Выполнить монтаж модуля емкост-

ного водонагревателя в последо-

вательности, обратной этапам,

указанным на стр. 26.

Внимание

Гидравлические соедине-

ния между модулями тепло-

вого насоса и емкостного

водонагревателя должны

быть выполнены герметич-

ными.

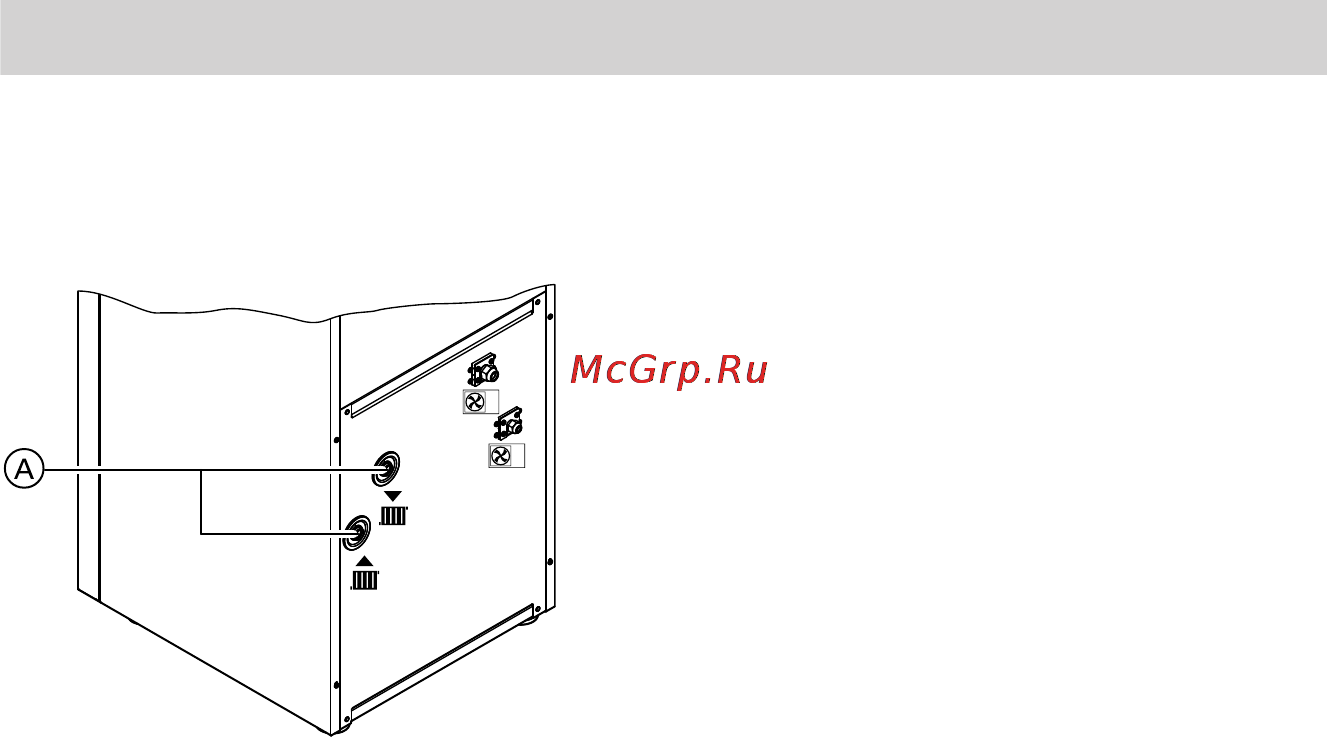

При выполнении трубных

проходов следить за пра-

вильной установкой стопор-

ных пластин

(см. изобра-

жение ниже).

Внимание

Закрыть прибор с соблюде-

нием звуко- и пароизоля-

ции.

Уплотнительная лента

боковых панелей облицовки

должна плотно прилегать к

уплотнительным поверхно-

стям

корпуса (см. изоб-

ражение ниже).

Последовательность монтажа

Монтаж внутреннего блока

(продолжение)

5624 076 GUS
