Viessman VITOCAL 222-S [24/168] Минимальные расстояния
![Viessman VITOCAL 222-S [24/168] Минимальные расстояния](/views2/1069678/page24/bg18.png)
24
!
Внимание
Соблюдать допустимую
нагрузку на пол.
■ Устройство выровнять по
горизонтали.
Если неровности пола ком-
пенсируются с помощью
регулируемых опор (макс.
10 мм), то нагрузка на регу-
лируемые опоры должна
быть распределена равно-
мерно.
■ Соблюдать общий вес (см.
таблицу).
Общая масса с наполненным
емкостным водонагревателем
Тип AWT-AC Масса, кг
221.A04 364
221.A07 364
Тип AWT-AC Масса, кг
221.A10 367
221.A13 367
Минимальный объем помещения
(согласно DIN EN 378):
Тип AWT-AC Минимальный
объем помеще-
ния, м
3
221.A04 2,7
221.A07 4,9
221.A10 6,1
221.A13 6,1

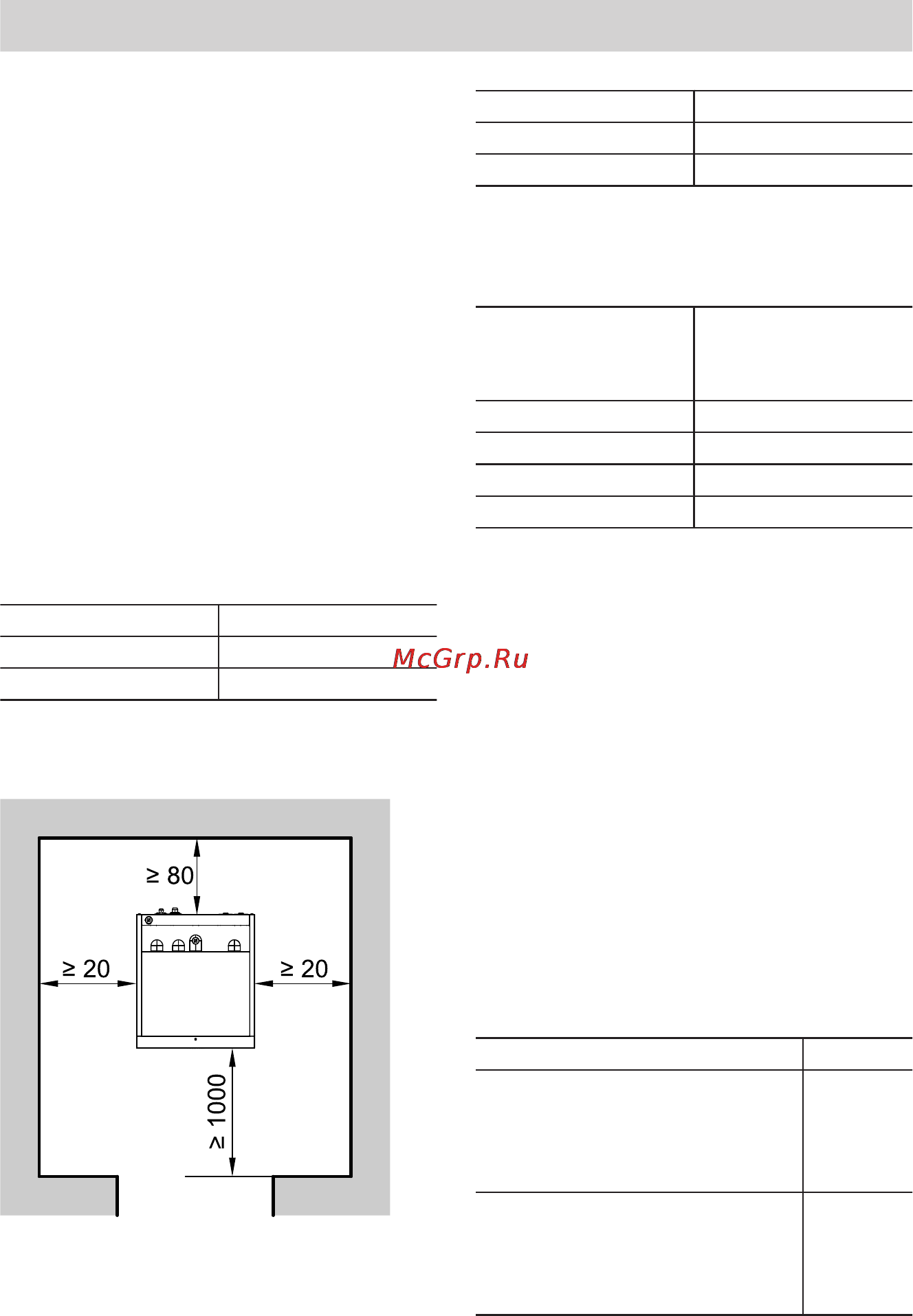

Минимальные расстояния
Указание
При использовании комплекта под-
ключений вторичного контура (при-
надлежность) соблюдать расстоя-
ние до стены
приблизительно 80 мм.
Мин. высота помещения h
Монтаж h, мм
■ без комплекта подключе-
ний для предварительно-
го монтажа/контура ГВС
(принадлежность)
2000
■ с комплектом подключе-
ний для предварительно-
го монтажа/контура ГВС
(принадлежность)
2100
Последовательность монтажа
Монтаж внутреннего блока
(продолжение)
