41
2x
6.
6. Тип AWT-AC 221.A04:
■ Надеть прилагаемые накидные
гайки (
⁷
⁄
₁₆
UNF для жидкостного
трубопровода, ¾ UNF для трубо-
провода горячего газа) на линии
хладагента наружного блока.

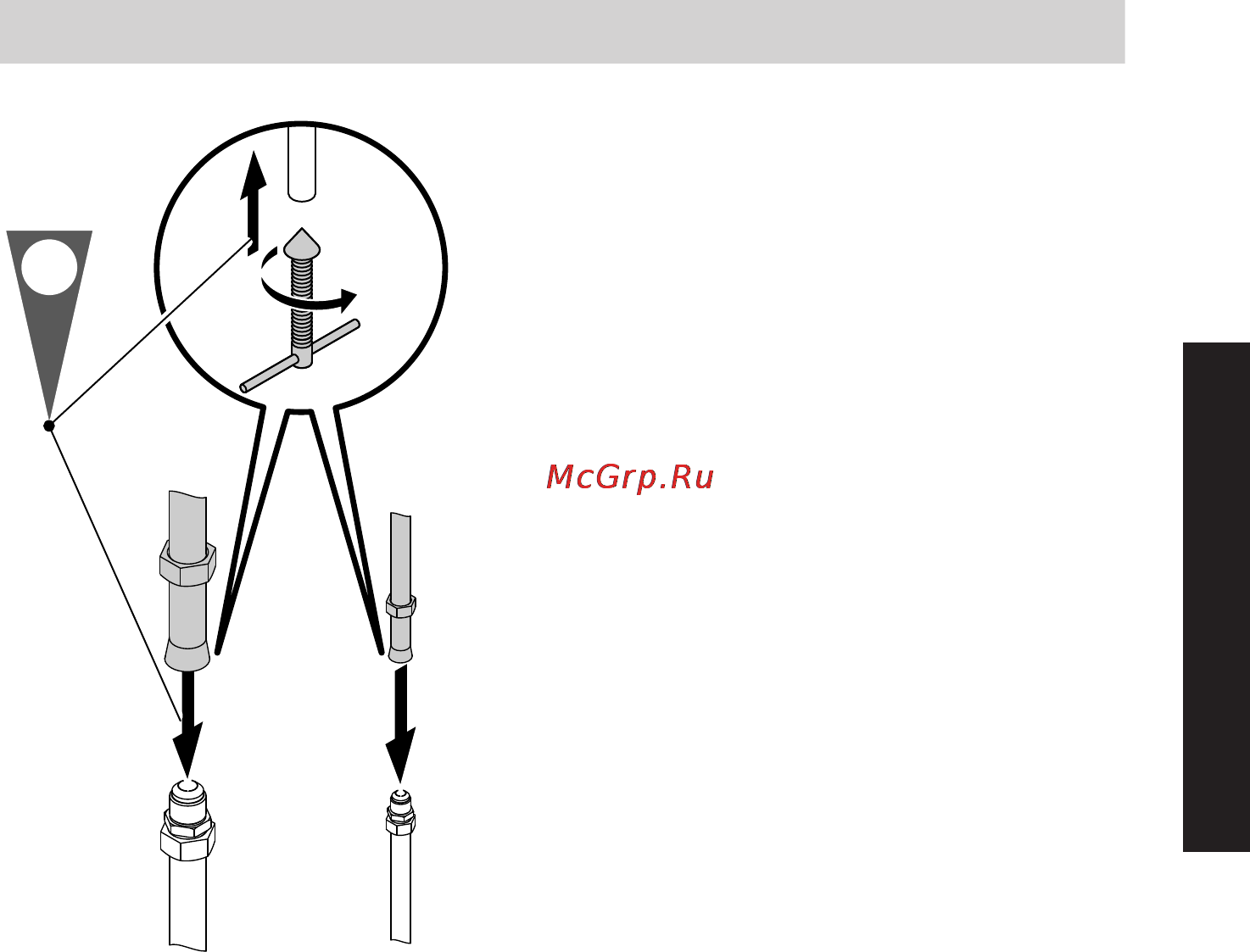

■ Выполнить развальцовку трубо-
проводов хладагента наружного
блока.
■ Подключить прилагаемые
переходники с медным уплот-
нительным кольцом к соеди-
нительным элементам (двой-
ной ниппель).
■ Прикрутить трубопроводы хла-
дагента наружного блока к пере-
ходникам с помощью накидных
гаек.
Тип AWT-AC 221.A07, A10 и A13:
■ Протолкнуть накидные гайки
(⅝ UNF для жидкостного трубо-
провода, ⅞ UNF для трубопро-
вода горячего газа) линии хлада-
гента наружного блока.
■ Выполнить развальцовку трубо-
проводов хладагента наружного
блока.
■ Прикрутить трубопроводы хла-
дагента наружного блока к сое-
динительным элементам с
помощью накидных гаек.
Последовательность монтажа
Подключение трубопроводов хладагента
(продолжение)
5624 076 GUS
Монтаж
