38

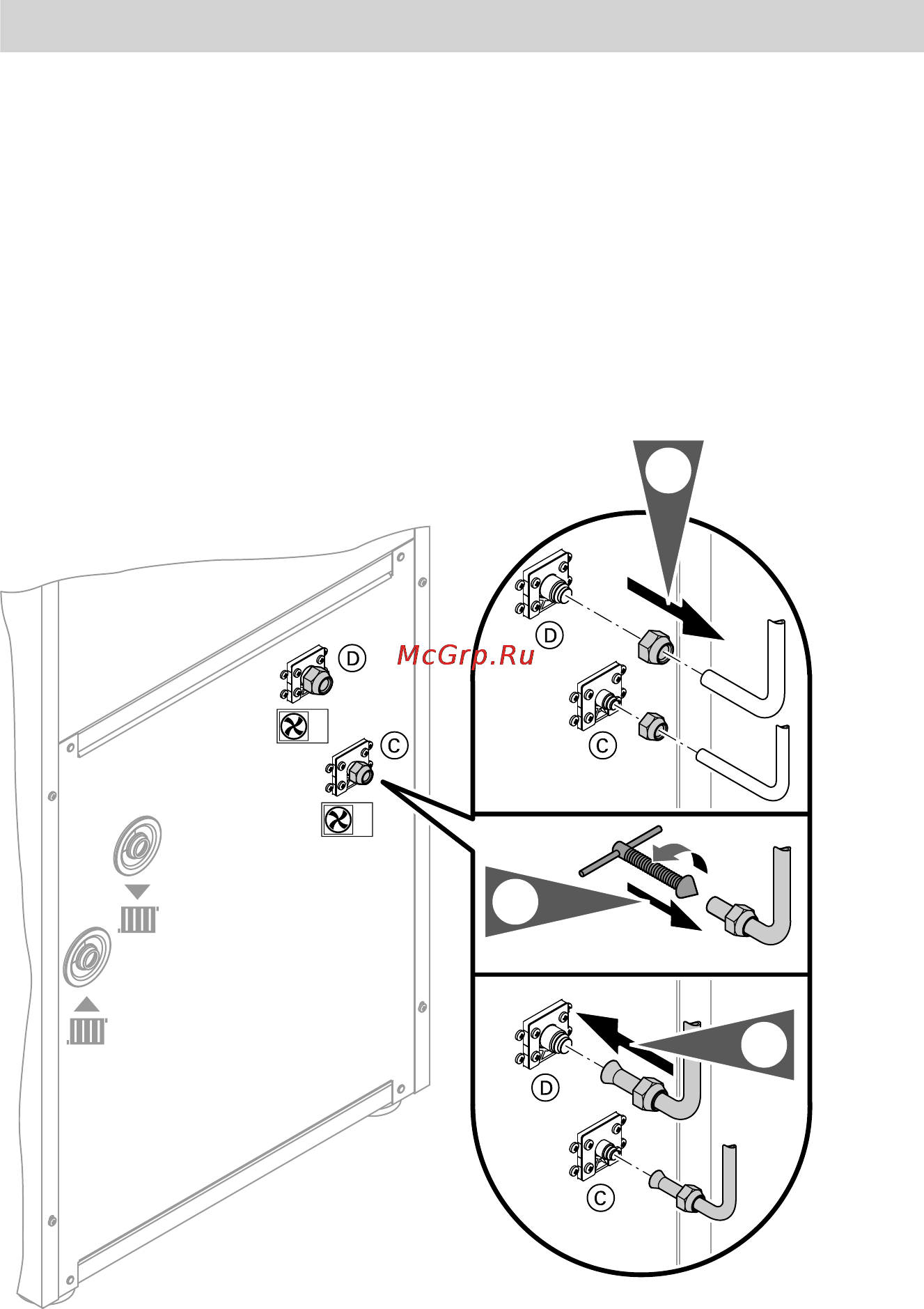

Подключение к внутреннему блоку
Указание
Для подключения трубопроводов
хладагента мы рекомендуем исполь-
зовать прилагаемые трубные
колена. В зависимости от условий
монтажа линии хладагента могут
подключаться напрямую, без исполь-
зования колен.
1.
2.
3.
2x
C
Жидкостный трубопровод
D
Трубопровод горячего газа
Последовательность монтажа
Подключение трубопроводов хладагента
(продолжение)
5624 076 GUS
