109
A
Вентилятор
B
Теплообменник (испаритель)
C
Датчик температуры воздуха на
входе в испаритель (OAT)
D
Датчик температуры испарителя
(OMT)
E
4-ходовой переключающий кла-
пан
F
Электронный расширительный
клапан (EEV)
G
Датчик температуры головки ком-
прессора (горячий газ) (CTT)
H
Отделитель жидкости
K
Датчик температуры хладагента
на входе в испаритель (OCT)
L
Компрессор

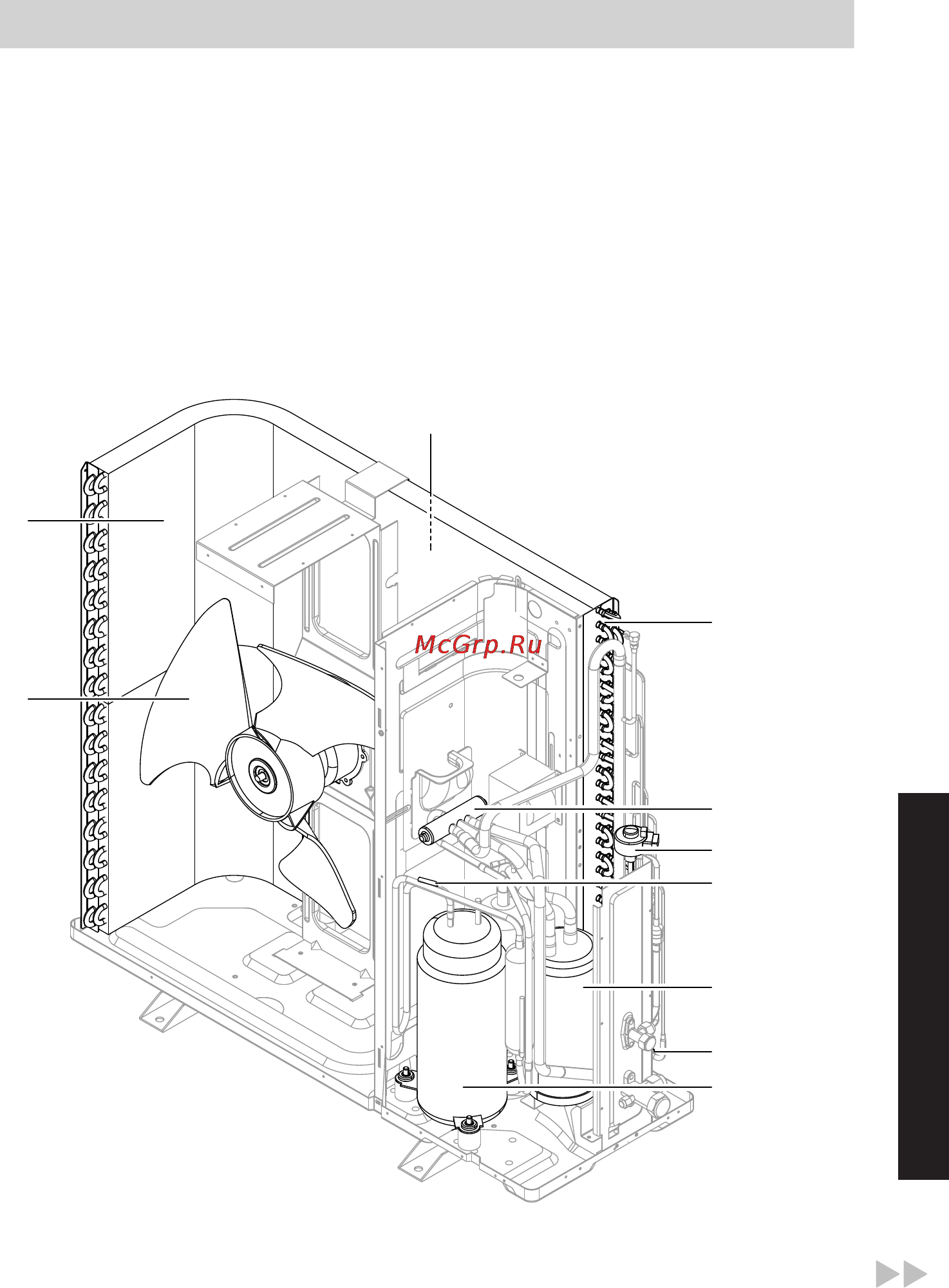

Наружный блок, тип AWT-AC 221.A07
F
E
A
B
L
K
G
D
C
H
A
Вентилятор
B
Теплообменник (испаритель)
C
Датчик температуры воздуха на
входе в испаритель (OAT)
Устранение неисправностей
Ремонт
(продолжение)
5624 076 GUS
Сервис
