40
4. Протолкнуть накидные гайки
(⅝ UNF для жидкостного трубопро-
вода, ⅞ UNF для трубопровода
горячего газа) через открытую сто-
рону трубных колен.
2x
5.

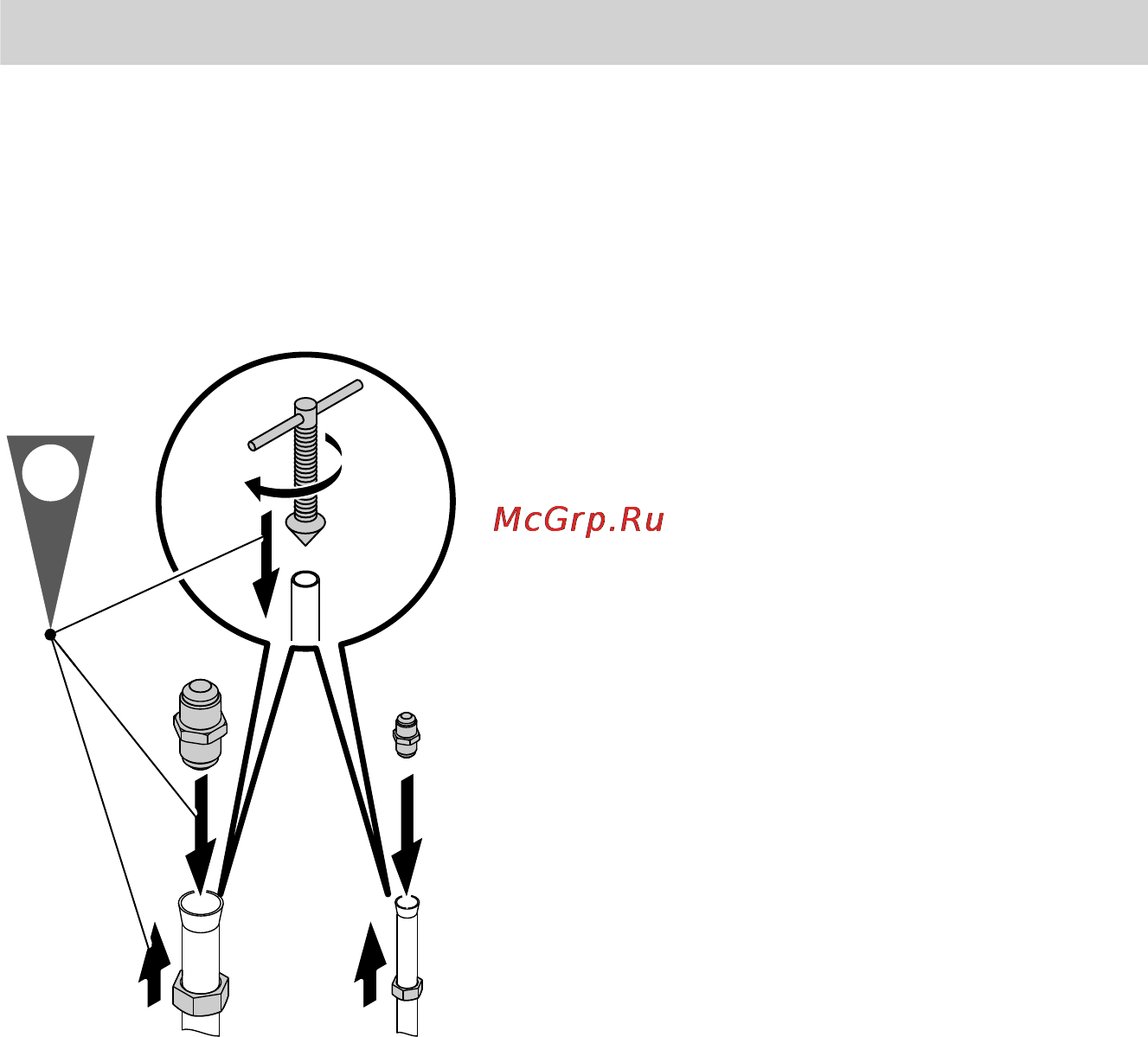

5. Выполнить развальцовку открытой
стороны трубного колена и прикру-
тить соединительный элемент
(двойной ниппель) с помощью
накидной гайки.
Указание
■ Выполнить развальцовку конца
трубки горячего газа с увеличе-
нием приблизительно на
0,5 мм.
■ Соединительные элементы не
должны устанавливаться наис-
косок. Проверить прочность
соединений под развальцовку.
Последовательность монтажа
Подключение трубопроводов хладагента
(продолжение)
