70
Электропитание с блокировкой энергоснабжающей органи-
зацией

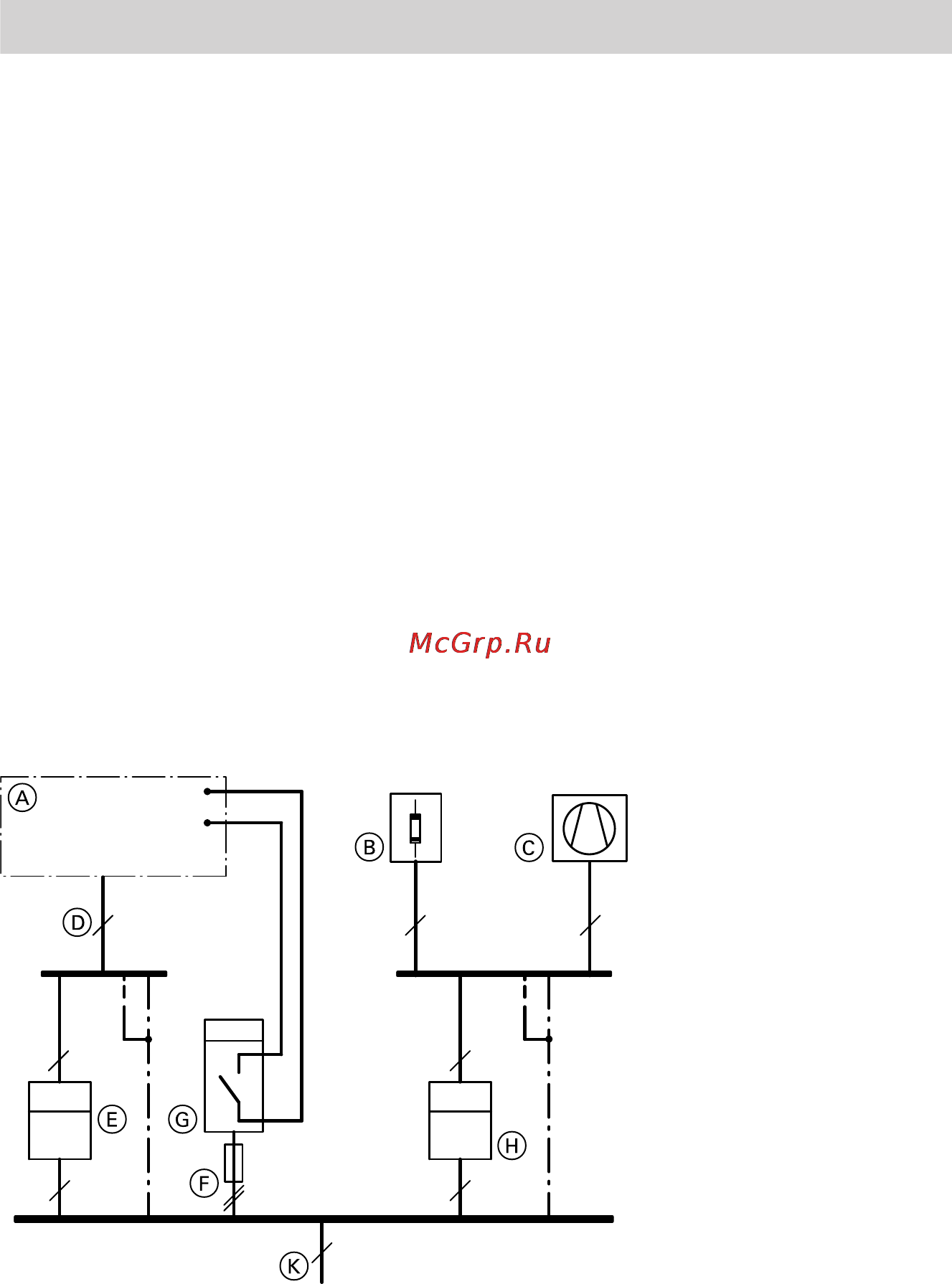

Блокировка энергоснабжающей организацией без предоставляемого
заказчиком силового разъединителя
Блокирующий сигнал энергоснабжаю-
щей организации подключается
непосредственно к контроллеру теп-
лового насоса. При активированной
блокировке энергоснабжающей орга-
низацией производится "жесткое"
отключение компрессора.
Параметр "Мощн.про-
точн.нагрев.после бло-
кир.эл.снабж.организ. 790A" опре-
деляет, продолжает ли работать про-
точный нагреватель теплоносителя
при блокировке, и если да, то на какой
ступени.
Указание
Соблюдать технические условия
подключения ответственной энер-
госнабжающей организации.
X3.7
X3.6
3
3
44
3
3/N
3/N
≈
4
kWhkWh
5
3
(400 V~)
7 (230 V~)
X3.18/X2.1/X1.1
Изображение без предохранителей и без автомата защиты от тока утечки.
Последовательность монтажа
Подключение к сети
(продолжение)
5624 076 GUS
