115

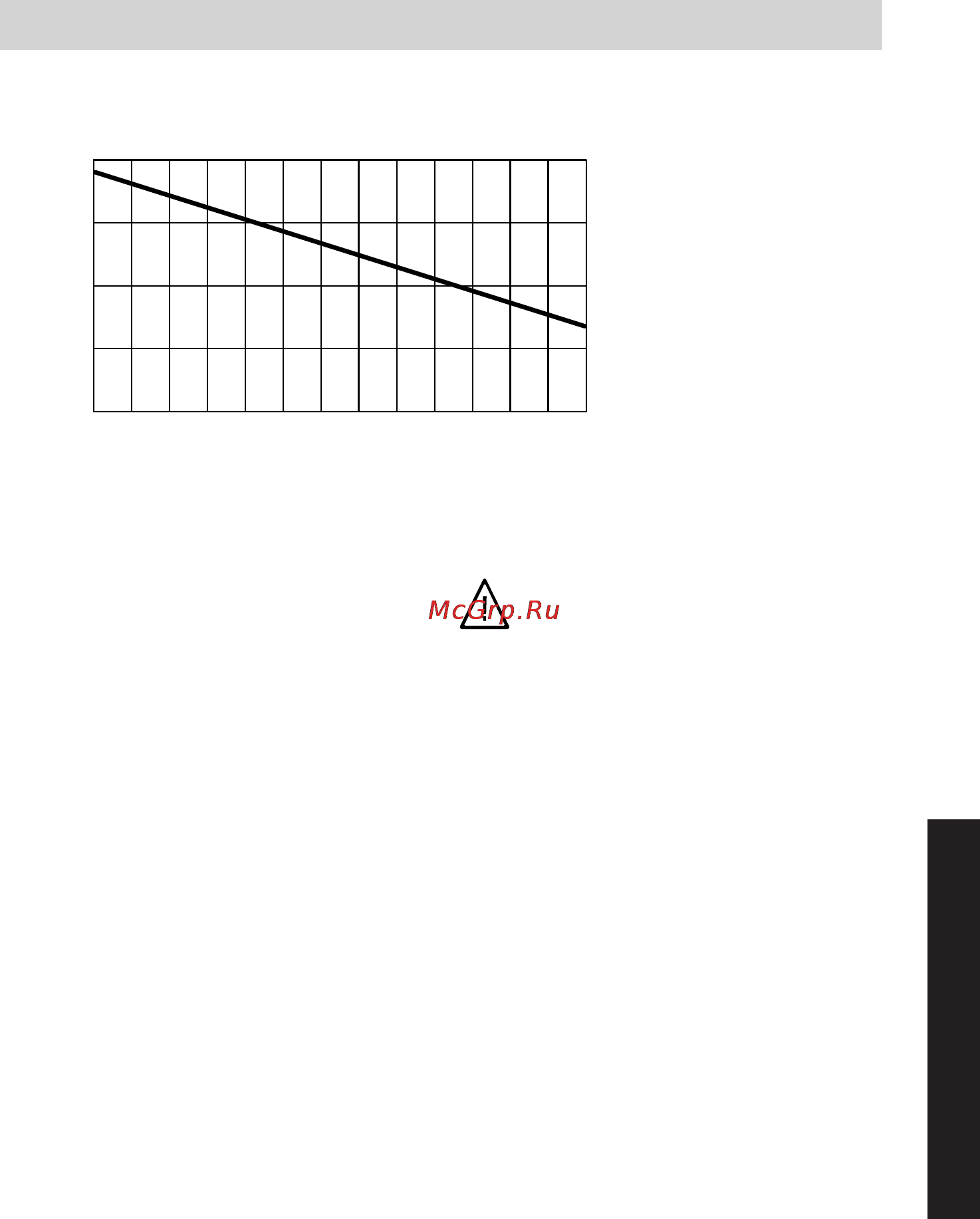

Тип NTC 50 kΩ

0,1

100

1000

Сопротивление, кОм

-30 -20 -10 0 10 20 30 40 50 60 70 80 90 100

Температура, °C

Проверка предохранителей

Информацию о расположении пред-

охранителей см. на стр. 50 и далее.

■ Предохранитель F1 находится на

клемме подачи электропитания на

контроллер теплового насоса.

■ Предохранитель F3 находится на

монтажной плате.

■ Предохранитель F101 находится на

плате AVI.

Предохранитель F1 и F3:

■ T 6,3AH, 250 В~

■ макс. мощность потерь ≤ 2,5 Вт

Предохранитель F101:

■ T 1,0AL

■ макс. мощность потерь ≤ 2,5 Вт

Опасность

Извлечение предохранителей

не гарантирует обесточива-

ние электроцепей. Прикосно-

вение к токоведущим элемен-

там может стать причиной

тяжелых травм.

При работах на приборе обяза-

тельно также обесточить

цепь тока нагрузки.

Устранение неисправностей

Ремонт

(продолжение)

5624 076 GUS

Сервис
