42
Закрутить гайки со следующими моментами затяжки:
Тип AWT-AC Трубопровод Подключе-
ние к внут-
реннему
блоку
Момент за-
тяжки, Нм
221.A04 Жидкость 7 6 мм ⅝ UNF
с переходни-
ком ⅝ x
⁷
⁄
₁₆
14–18
Горячий газ 7 12 мм ⅞ UNF
с переходни-
ком ⅞ x ¾
50–62
221.A07 Жидкость 7 10 мм ⅝ UNF 33–42
Горячий газ 7 16 мм ⅞ UNF 63–77
221.A10 Жидкость 7 10 мм ⅝ UNF 33–42
Горячий газ 7 16 мм ⅞ UNF 63–77
221.A13 Жидкость 7 10 мм ⅝ UNF 33–42
Горячий газ 7 16 мм ⅞ UNF 63–77
Подключение вторичного контура

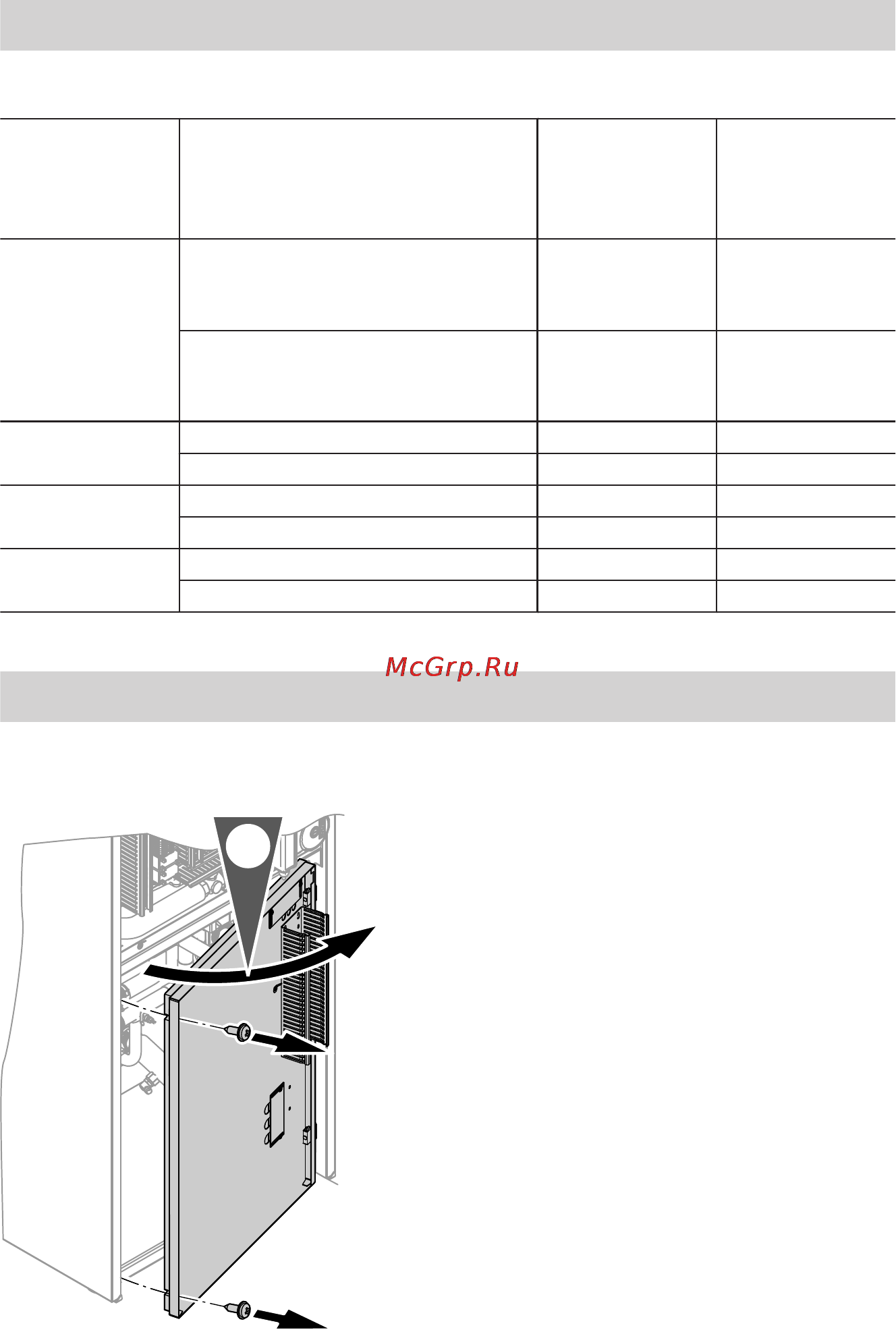

Открытие дверцы корпуса
1.
Последовательность монтажа
Подключение трубопроводов хладагента
(продолжение)
5624 076 GUS
