Viessman VITOCAL 222-S [35/168] Подключение трубопроводов хладагент
![Viessman VITOCAL 222-S [35/168] Подключение трубопроводов хладагент](/views2/1069678/page35/bg23.png)
35

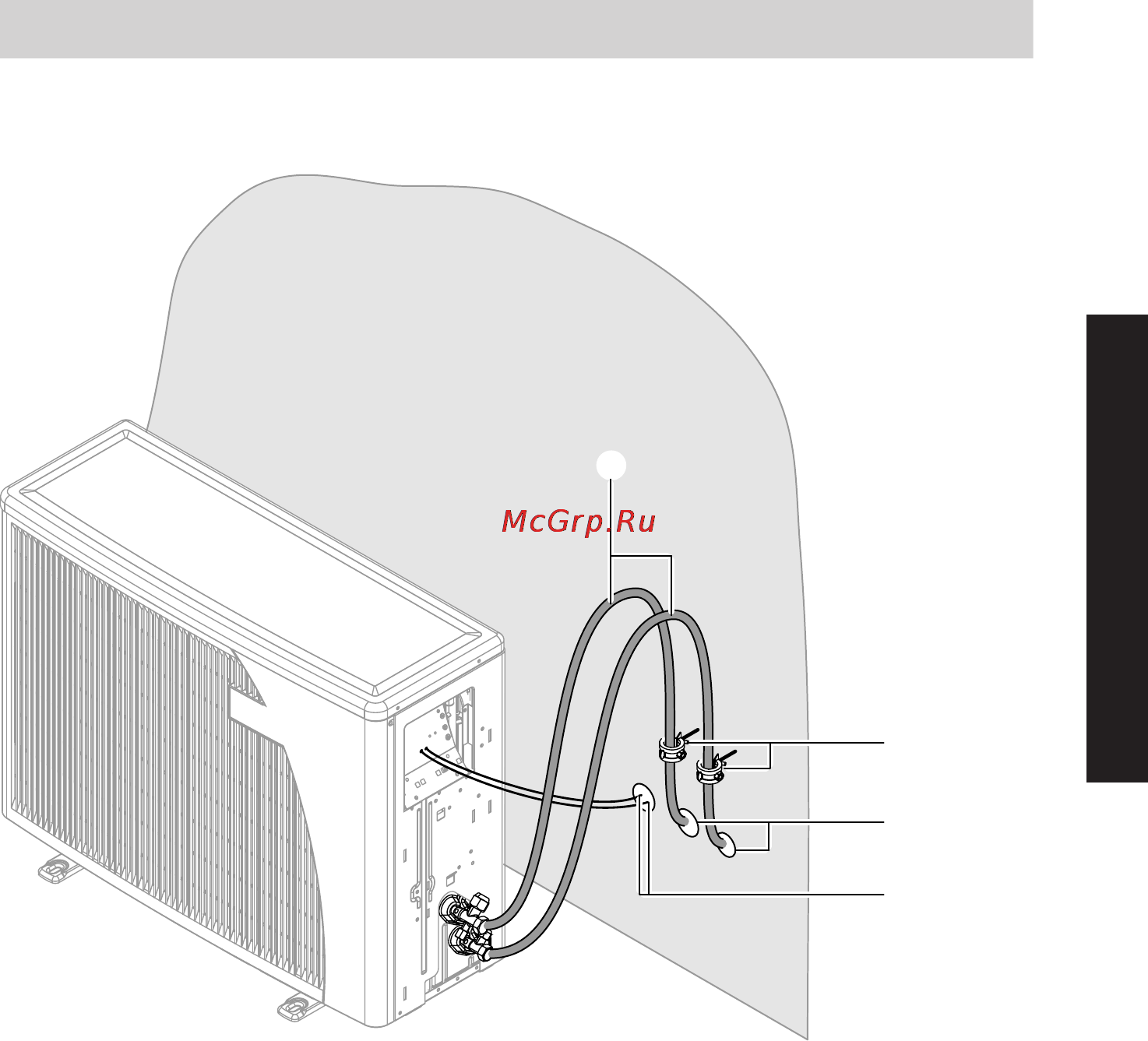

Изоляция шума и вибраций при прокладке линий над уровнем земли
B
C
A
D
Указание
Электрические соединительные линии и трубопроводы хладагента прокла-
дывать раздельно.
A
Изгиб трубы для компенсации
вибраций
B
Трубные хомуты с вкладышем из
EPDM
C
Кабельный проход, например,
канализационная труба с теплои-
золяцией
D
Соединительные кабели между
внутренним и наружным блоками
Последовательность монтажа
Подключение трубопроводов хладагента
(продолжение)
5624 076 GUS
