Извлечение и установка компонентов
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, требуются следующие инструменты:
• Крестовая отвертка № 0
• Крестовая отвертка № 1
• Крестовая отвертка № 2
• Пластмассовая палочка
• Отвертка-звездочка Т-30
ПРИМЕЧАНИЕ: Отвертка № 0 для винтов 0–1 и отвертка № 1 для винтов 2–4
Список винтов
ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество
винтов, затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене
компонента было установлено правильное количество винтов надлежащего типа.
ПРИМЕЧАНИЕ: На некоторых компьютерах имеются намагниченные поверхности. Проследите за тем, чтобы
не оставались винты, прикрепившиеся к таким поверхностям, при замене компонента.
ПРИМЕЧАНИЕ: Цвет винта определяется заказанной конфигурацией.

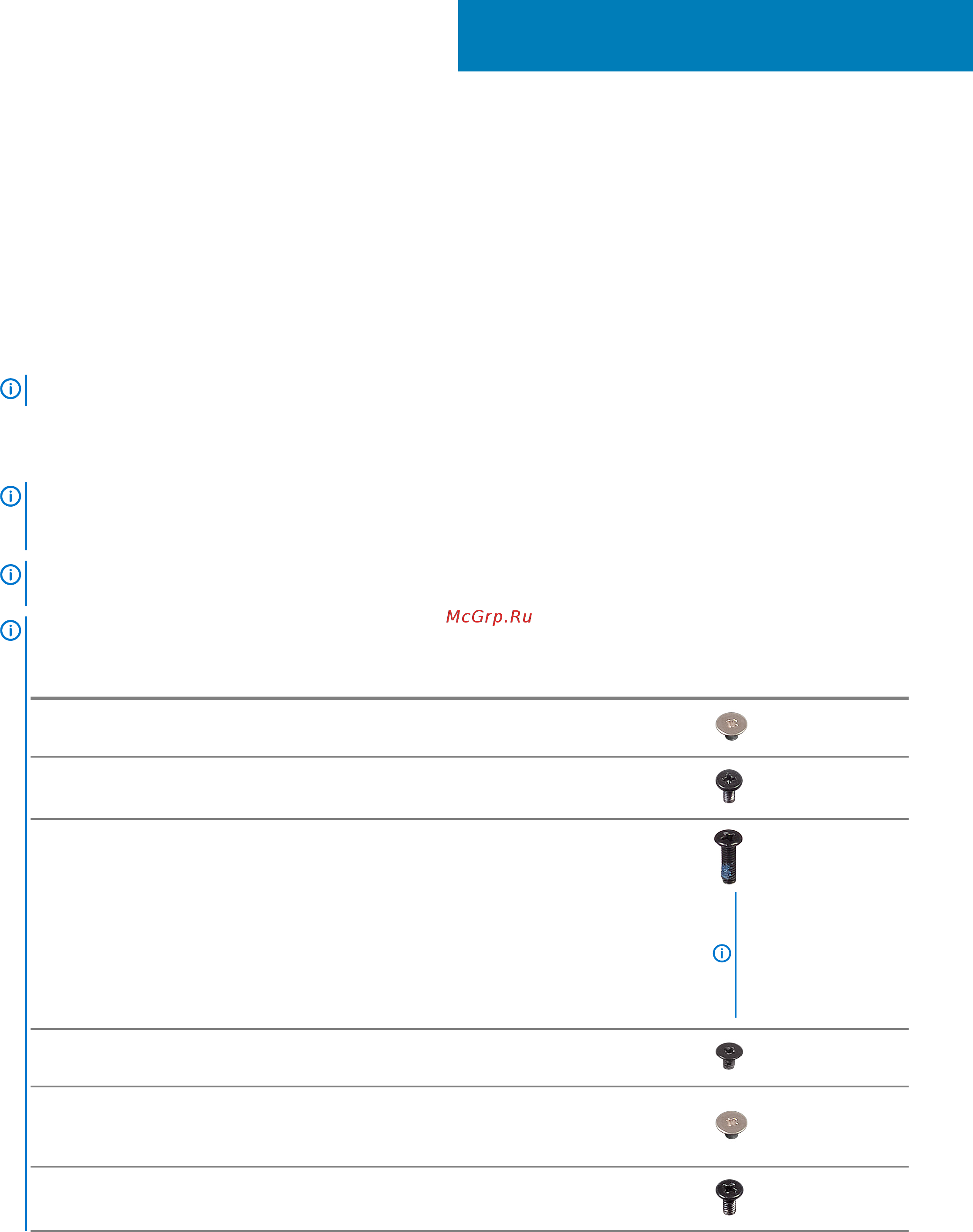

Таблица 1. Список винтов
Компонент Крепится к Тип винта Количество Изображение винта
Нижняя крышка
Упор для рук и
клавиатура в сборе
M2x2 2
Нижняя крышка
Упор для рук и
клавиатура в сборе
M2x4 1
Нижняя крышка
Упор для рук и
клавиатура в сборе
M2.5x7 6
ПРИМЕЧАНИЕ: Цвет
винта может
различаться в
зависимости от
заказанной
конфигурации.
Аккумулятор
Упор для рук и
клавиатура в сборе
M2x3 4
панель дисплея.
Задняя крышка
дисплея и антенна в
сборе
M2x2 4
Вентилятор
Упор для рук и
клавиатура в сборе
M2,5x5 3
2
10 Извлечение и установка компонентов
