Dell Vostro 5391-4148 [45/79] Установка кнопки питания со сканером отпечатка пальца

1. Отсоедините ленту, которой плата сканера отпечатка пальца крепится к упору для рук и клавиатуре в сборе.

2. Откройте защелку и отсоедините кабель сканера отпечатка пальца от платы сканера отпечатка пальца.

3. Откройте защелку и отсоедините кабель сканера отпечатков пальцев от системной платы.

4. Снимите кнопку питания со сканером отпечатка пальца вместе с кабелем кнопки питания с упора для рук и клавиатуры

в сборе.

5. Отсоедините майларовую ленту, которой держатель кнопки питания крепится к клавиатуре и упору для рук в сборе.

6. Выверните три винта, которыми держатель кнопки питания крепится к упору для рук и клавиатуре в сборе.

7. Снимите скобу кнопки питания с упора для рук и клавиатуры в сборе.

8. Выверните два винта (M1.6x2), которыми кнопка питания крепится к упору для рук и клавиатуре в сборе.

9. Снимите кнопку питания с упора для рук и клавиатуры в сборе.

Установка кнопки питания со сканером отпечатка

пальца

ПРИМЕЧАНИЕ: Эта процедура относится только к компьютерам, поставляемым со сканером отпечатка пальца.

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

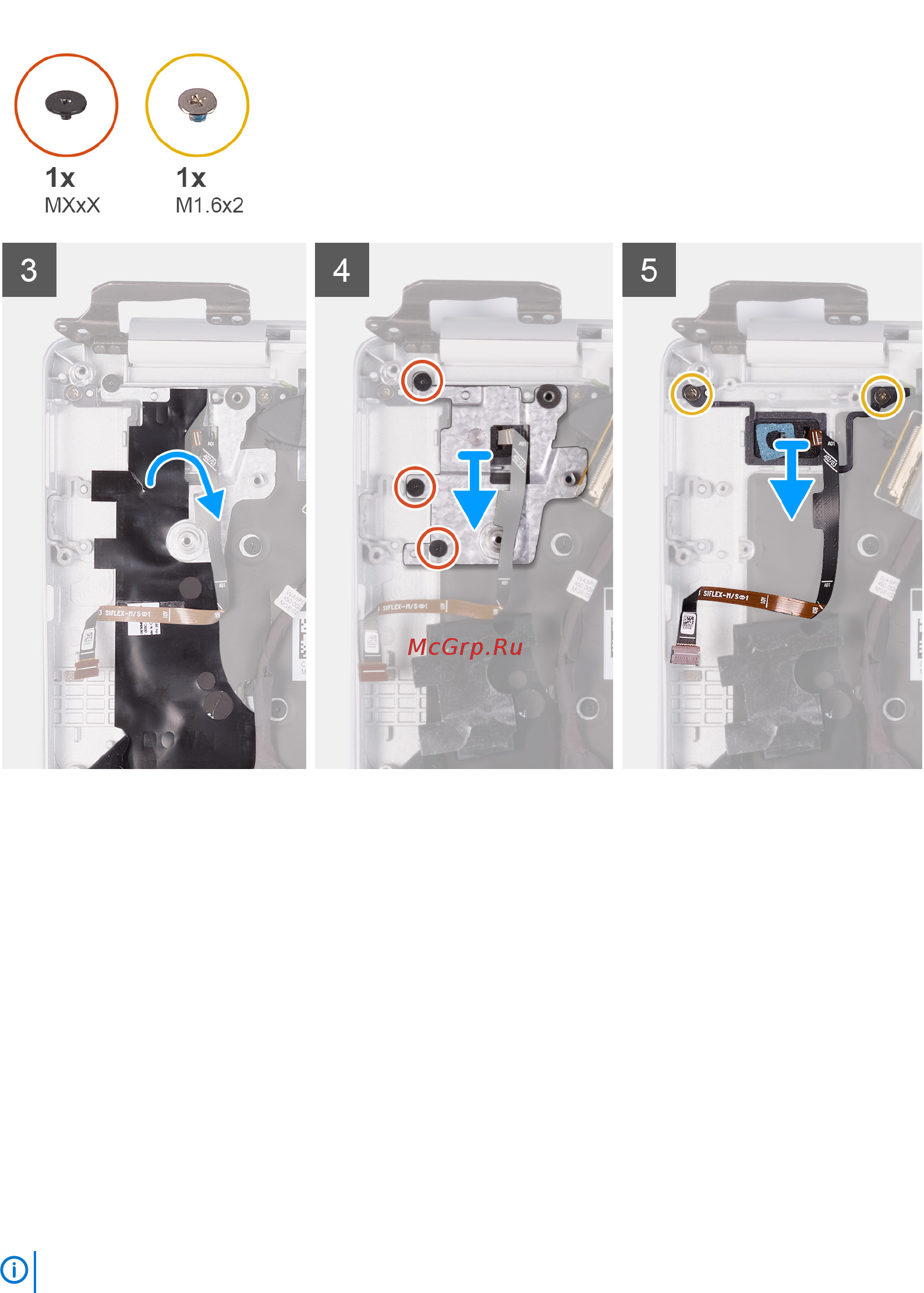

На следующем рисунке показано расположение кнопки питания со сканером отпечатка пальца и проиллюстрирована

процедура установки.

Извлечение и установка компонентов 45
