Dell Vostro 5391-4148 [57/79] Камера

1. Совместите резьбовые отверстия на шарнирах и на задней крышке дисплея.

2. Вкрутите обратно два винта (М2х2), чтобы прикрепить шарниры дисплея к задней крышке дисплея.

3. Вкрутите обратно четыре винта (M2,5x2,5), чтобы прикрепить шарниры дисплея к задней крышке дисплея.

1. Установите лицевую панель дисплея.

2. Установите дисплей в сборе.

3. Установите плату WLAN.

4. Установите аккумулятор.

5. Установите нижнюю крышку.

6. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Камера

Извлечение камеры

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

4. Извлеките плату WLAN.

5. Снимите дисплей в сборе.

6. Снимите лицевую панель дисплея.

7. Снимите панель дисплея.

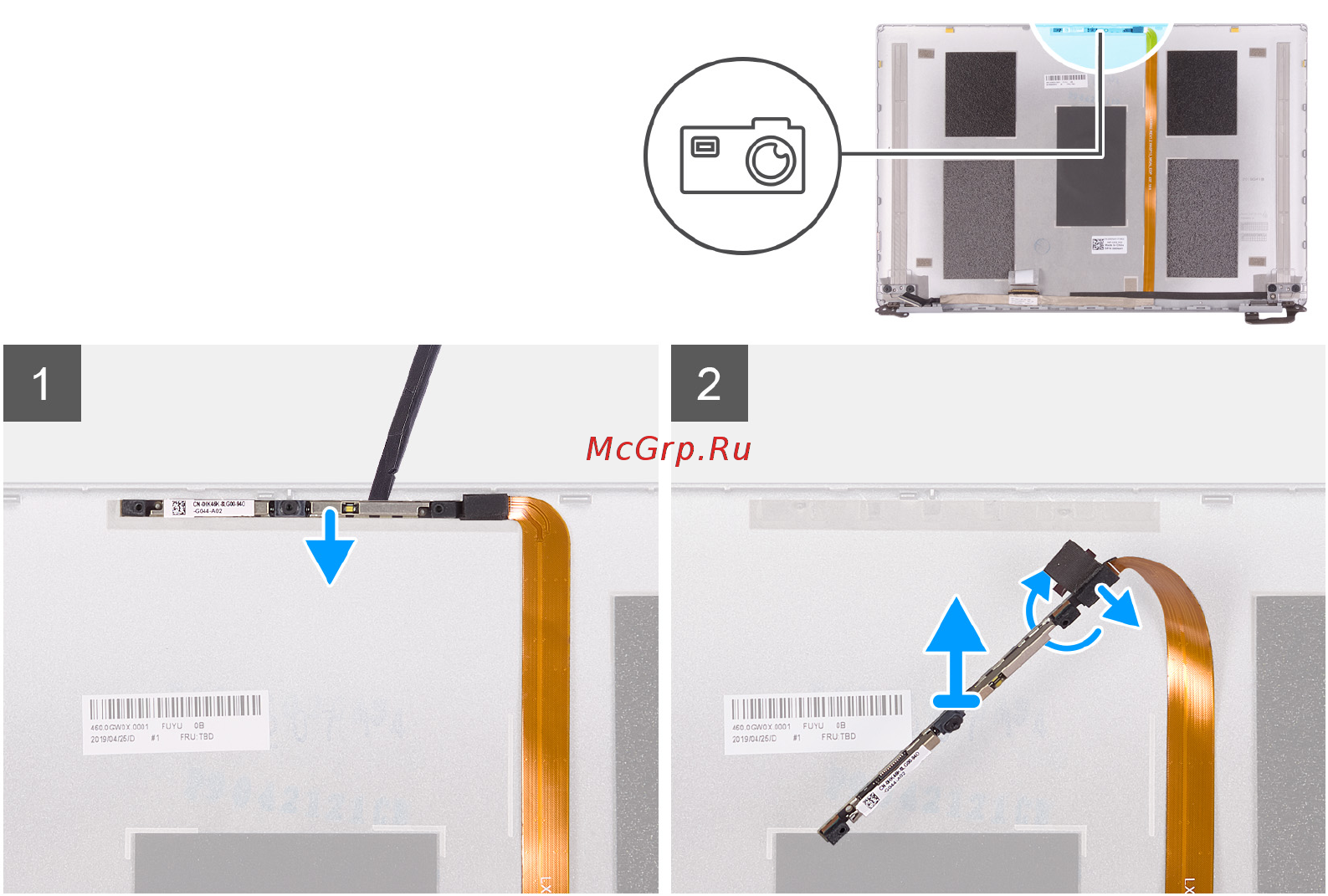

На следующем рисунке показано расположение камеры и проиллюстрирована процедура снятия.

1. С помощью пластмассовой палочки отделите камеру от направляющего штыря на задней крышке дисплея.

2. Переверните камеру и отсоедините от нее кабель камеры.

3. Отклейте ленту от камеры и снимите камеру с задней крышки дисплея.

Установка камеры

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

На следующем рисунке показано расположение камеры и проиллюстрирована процедура установки.

Извлечение и установка компонентов 57
