Dell Vostro 5391-4148 [42/79] Установка платы кнопки питания

2. Снимите нижнюю крышку.

3. Извлеките батарею.

4. Извлеките плату WLAN.

5. Извлеките вентилятор.

6. Извлеките плату ввода-вывода.

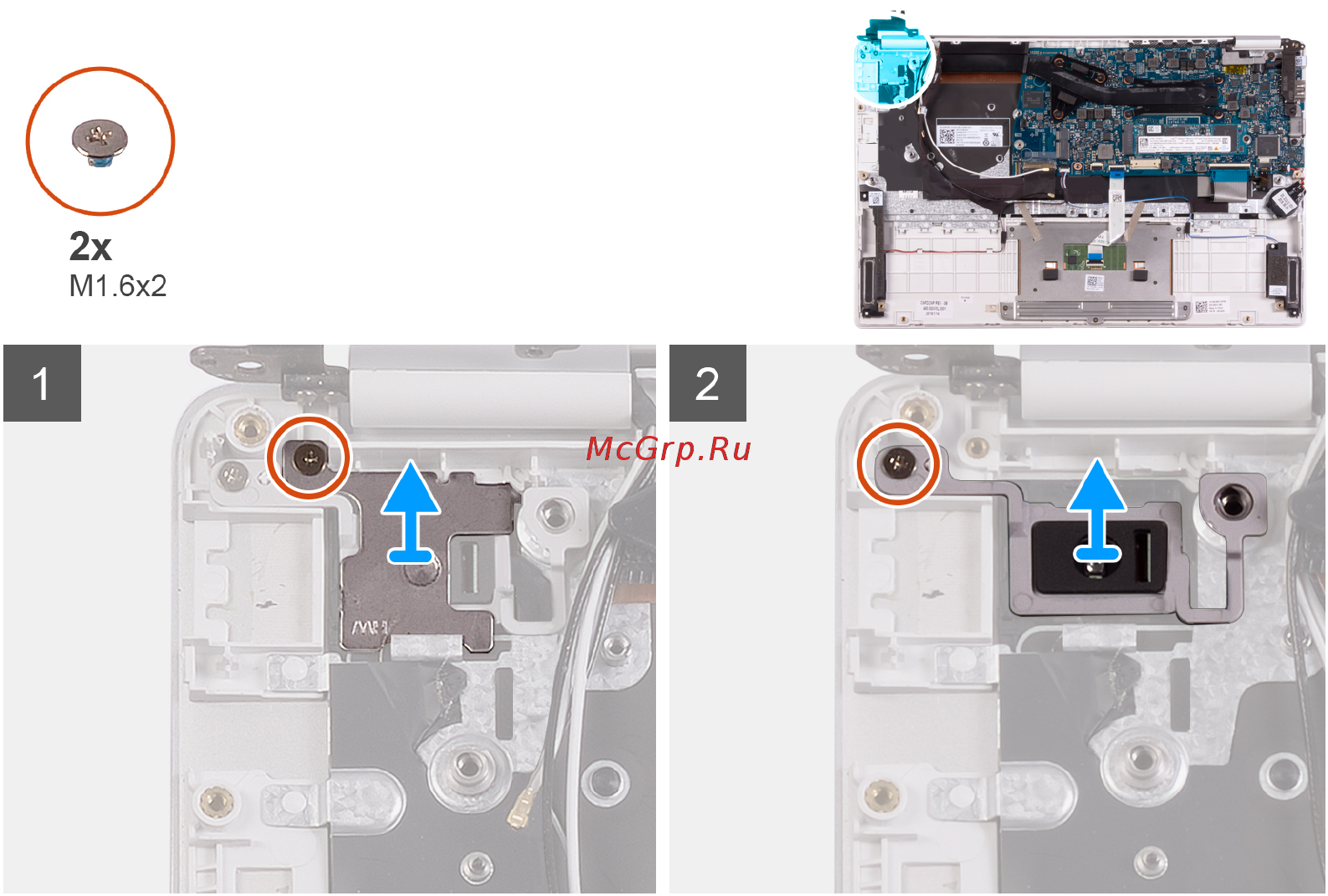

На следующем рисунке показано расположение кнопки питания и проиллюстрирована процедура извлечения.

1. Открутите винт (M1,6x2), которым скоба кнопки питания крепится к упору для рук и клавиатуре в сборе.

2. Открутите винт (M1,6х2), которым плата кнопки питания крепится к упору для рук и клавиатуре в сборе, и снимите плату

кнопки питания с упора для рук и клавиатуры в сборе.

Установка платы кнопки питания

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

На следующем рисунке показано расположение платы кнопки питания и проиллюстрирована процедура установки.

42 Извлечение и установка компонентов
