Dell Vostro 5391-4148 [26/79] Динамики

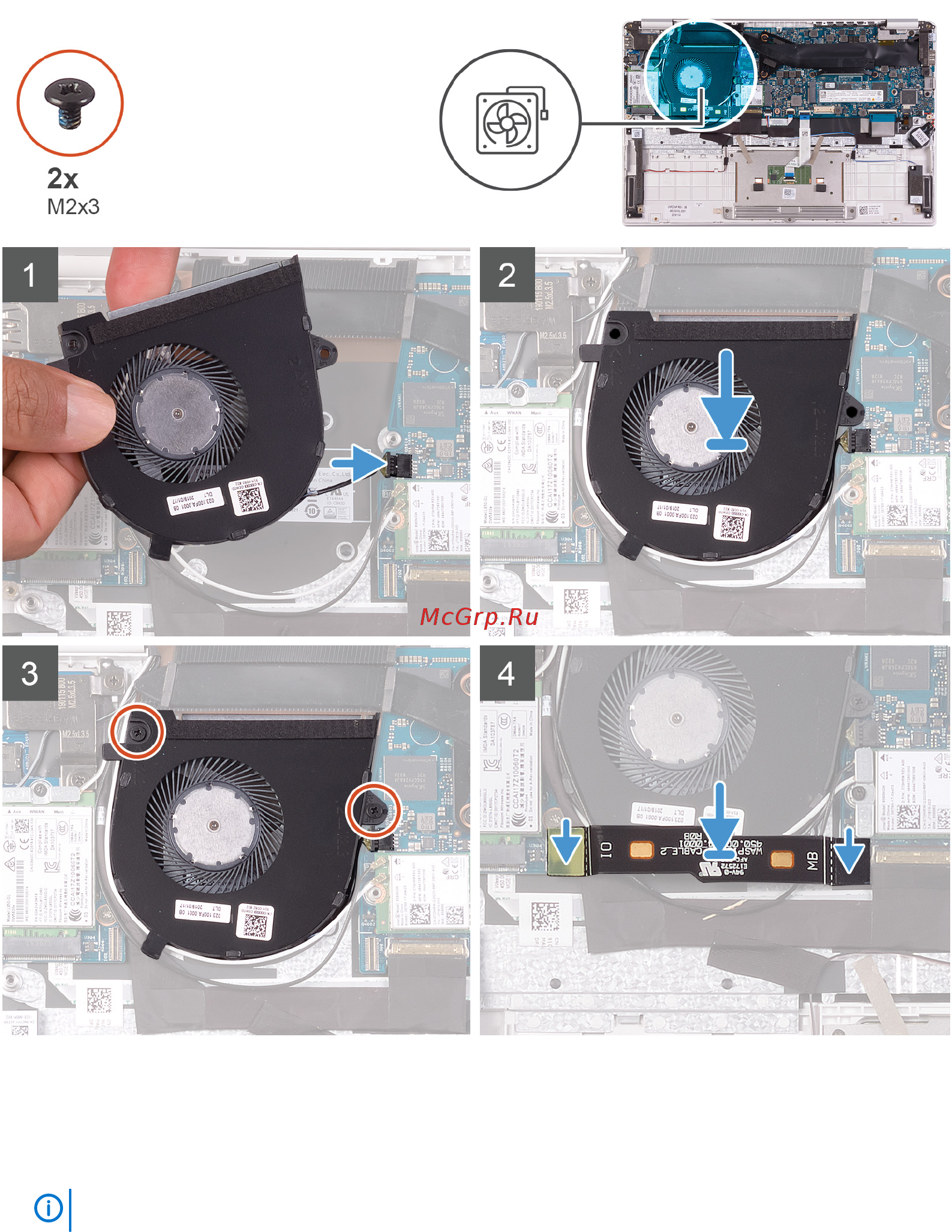

1. Подсоедините кабель вентилятора к системной плате.

2. Совместите отверстия для винтов на вентиляторе с отверстиями для винтов на упоре для рук и клавиатуре в сборе.

3. Вкрутите обратно два винта (M2x3), чтобы прикрепить вентилятор к упору для рук и клавиатуре в сборе.

4. Подсоедините кабель платы ввода-вывода к системной плате и плате ввода-вывода.

ПРИМЕЧАНИЕ: Это действие относится только к компьютерам, поставляемым в конфигурации WWAN.

1. Установите аккумулятор.

2. Установите нижнюю крышку.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Динамики

Извлечение динамиков

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

На следующем рисунке показано расположение динамиков и проиллюстрирована процедура извлечения.

26 Извлечение и установка компонентов
