Dell Vostro 5391-4148 [51/79] Установка лицевой панели дисплея

Установка лицевой панели дисплея

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

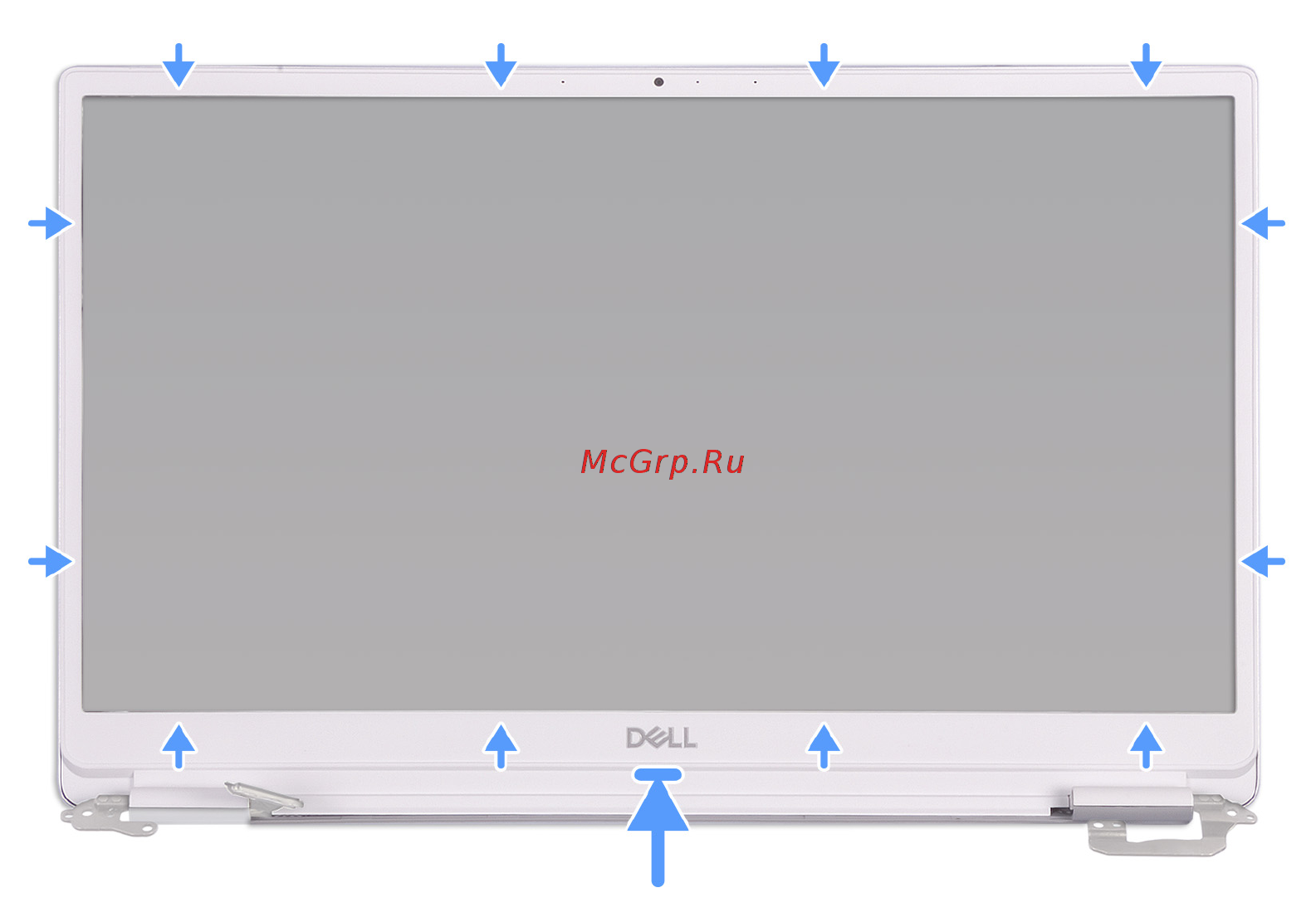

На следующем рисунке показано расположение лицевой панели дисплея и проиллюстрирована процедура установки.

Совместите лицевую панель дисплея с задней крышкой дисплея и аккуратно установите лицевую панель дисплея на место

до щелчка.

1. Установите дисплей в сборе.

2. Установите плату WLAN.

3. Установите аккумулятор.

4. Установите нижнюю крышку.

5. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Панель дисплея

Снятие панели дисплея

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

4. Извлеките плату WLAN.

5. Снимите дисплей в сборе.

6. Снимите лицевую панель дисплея.

На следующем рисунке показано расположение панели дисплея и проиллюстрирована процедура снятия.

Извлечение и установка компонентов 51
