Dell Vostro 5391-4148 [34/79] Снятие дисплея в сборе

1. Выровняйте сенсорную панель и поместите ее в слот на упоре для рук и клавиатуре в сборе.

2. Заверните два винта (M1,6х2), которыми сенсорная панель крепится к упору для рук и клавиатуре в сборе.

3. Выровняйте держатель сенсорной панели и поместите его в слот на упоре для рук и клавиатуре в сборе.

4. Вкрутите обратно три винта (M1,6x2), чтобы прикрепить держатель сенсорной панели к упору для рук и клавиатуре в

сборе.

5. Вставьте кабель сенсорной панели в соответствующий разъем на системной плате и закройте защелку, чтобы

зафиксировать кабель.

6. Приклейте ленту, чтобы зафиксировать сенсорную панель на упоре для рук и клавиатуре в сборе.

1. Установите аккумулятор.

2. Установите нижнюю крышку.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Дисплей в сборе

Снятие дисплея в сборе

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

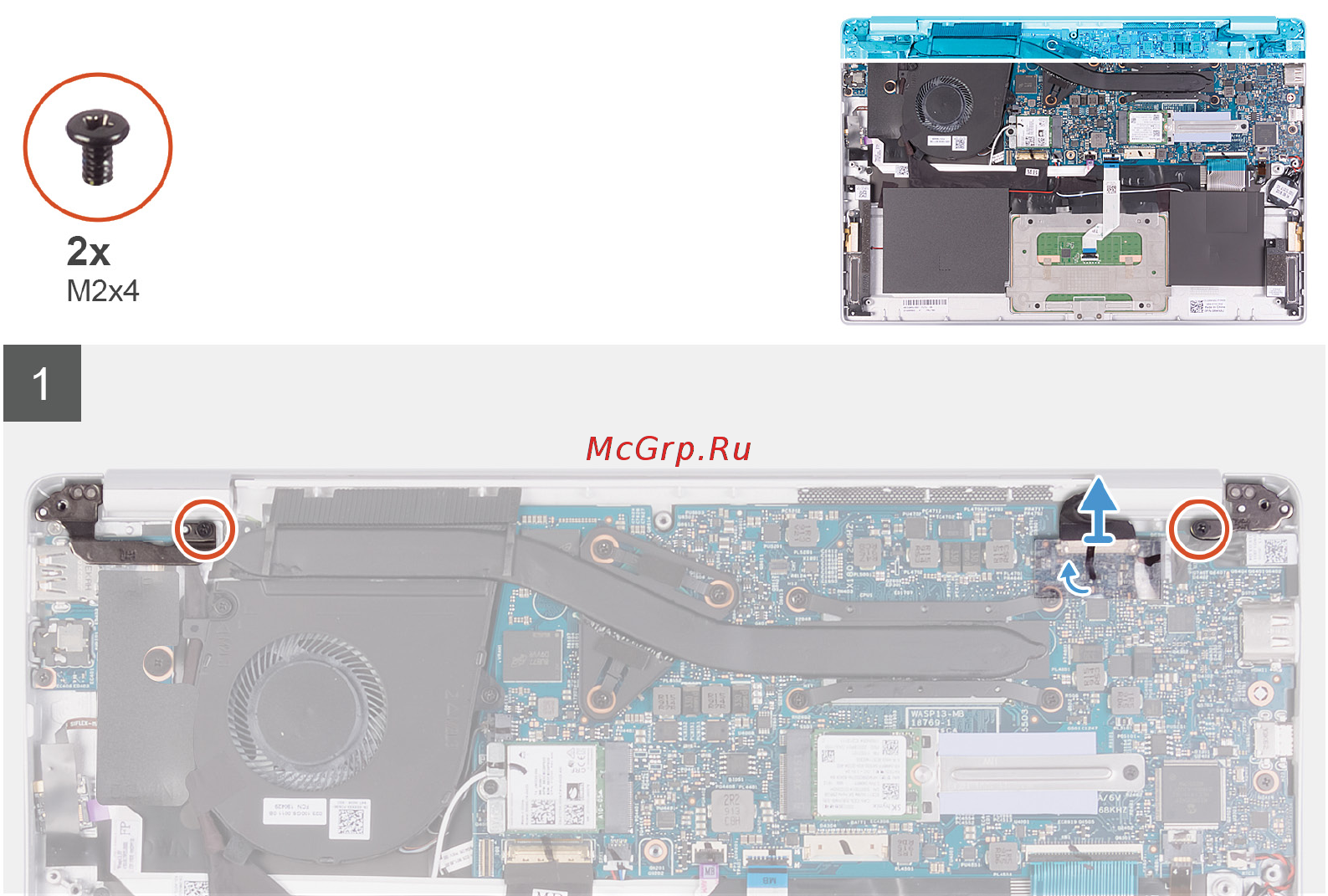

На следующем рисунке показано расположение дисплея в сборе и проиллюстрирована процедура снятия.

34 Извлечение и установка компонентов
