Dell Vostro 5391-4148 [40/79] Установка платы ввода вывода

1. Открутите винт (M2х4), которыми левый шарнир дисплея крепится к упору для рук и клавиатуре в сборе.

2. Откройте шарниры дисплея на угол 90 градусов.

3. Отклейте майларовую ленту, которой плата ввода-вывода крепится к упору для рук и клавиатуре в сборе.

4. Отклейте ленту, с помощью которой кабель платы ввода-вывода крепится к плате ввода-вывода.

5. Откройте защелку и отсоедините кабель платы ввода-вывода от платы ввода-вывода.

6. Выверните винт (M2.5x2.5), которым плата ввода-вывода крепится к упору для рук и клавиатуре в сборе.

7. Выверните винт M2x3, которым плата ввода-вывода крепится к упору для рук и клавиатуре в сборе.

8. Приподнимите плату ввода-вывода и снимите с упора для рук и клавиатуры в сборе.

Установка платы ввода-вывода

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

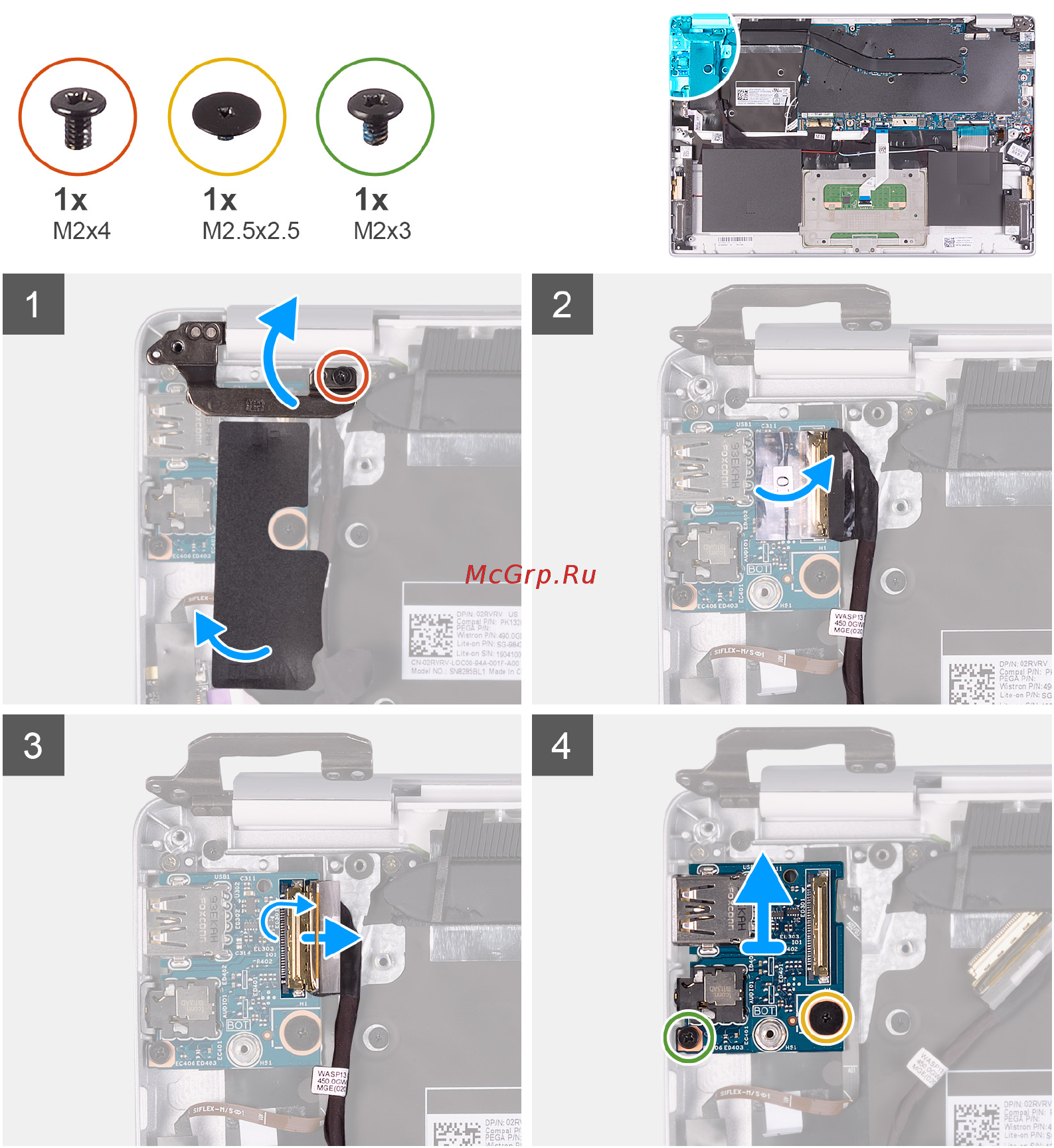

На следующем рисунке показано расположение платы ввода-вывода и проиллюстрирована процедура установки.
