Dell Vostro 5391-4148 [53/79] Установка панели дисплея
![Dell Vostro 5391-4148 [53/79] Установка панели дисплея](/views2/1734622/page53/bg35.png)
1. С помощью пластмассовой палочки подденьте язычок ленты SR с обеих сторон панели дисплея.
2. Вытяните небольшой отрезок ленты SR.
3. Намотайте ленту SR на пластмассовую палочку.
ПРИМЕЧАНИЕ: Чтобы не разорвать ленту SR, вытяните лишь небольшой ее отрезок и затем намотайте
ленту SR на палочку.
4. Снимите панель дисплея с задней крышки дисплея.
5. Отклейте ленту, с помощью которой кабель дисплея крепится к панели дисплея.

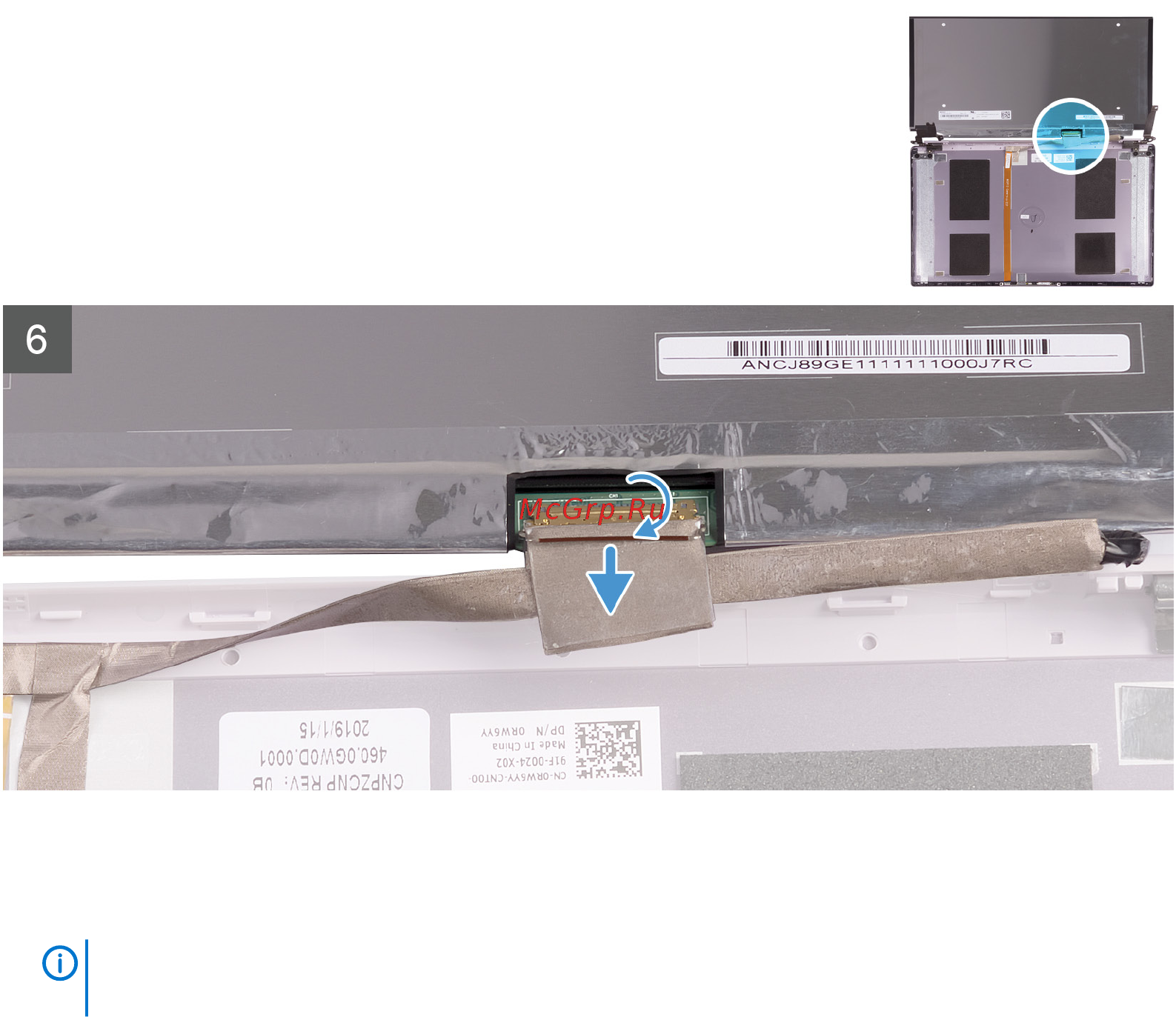

6. Откройте защелку и отсоедините кабель дисплея от задней крышки дисплея.
Установка панели дисплея
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
На следующем рисунке показано расположение панели дисплея и проиллюстрирована процедура установки.
Извлечение и установка компонентов 53
