Dell Vostro 5391-4148 [27/79] Установка динамиков

1. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.

2. Отсоедините кабель динамиков от системной платы.

3. Отклейте ленты, фиксирующие кабель динамиков на упоре для рук и клавиатуре в сборе.

4. Отметьте расположение кабеля динамика и извлеките его из направляющих на упоре для рук и клавиатуре в сборе.

ПРИМЕЧАНИЕ: Прежде чем поднять динамики, запомните положение резиновых втулок.

5. Приподнимите и снимите динамики вместе с кабелем с упора для рук и клавиатуры в сборе.

Установка динамиков

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

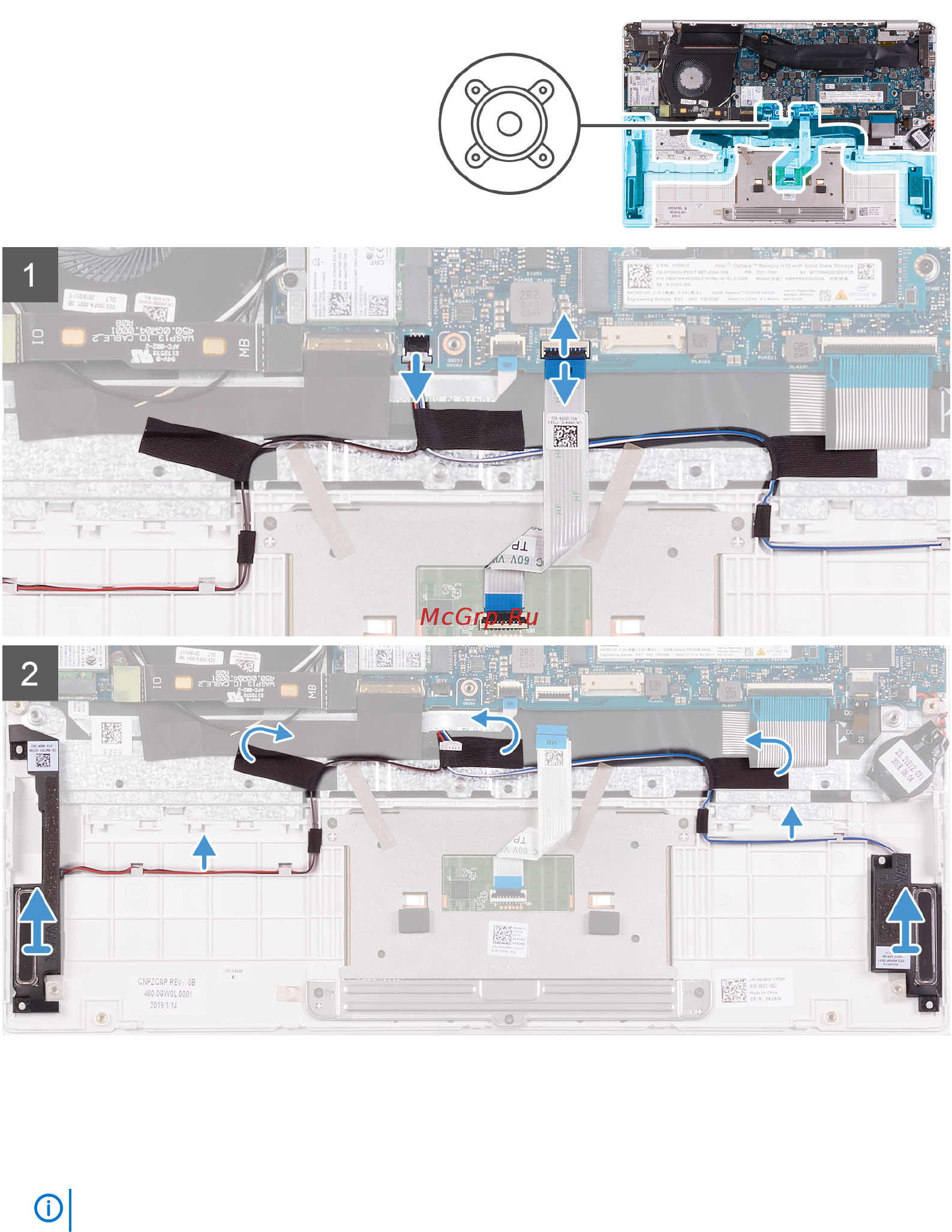

На следующем рисунке показано расположение динамиков и проиллюстрирована процедура установки.

Извлечение и установка компонентов 27
