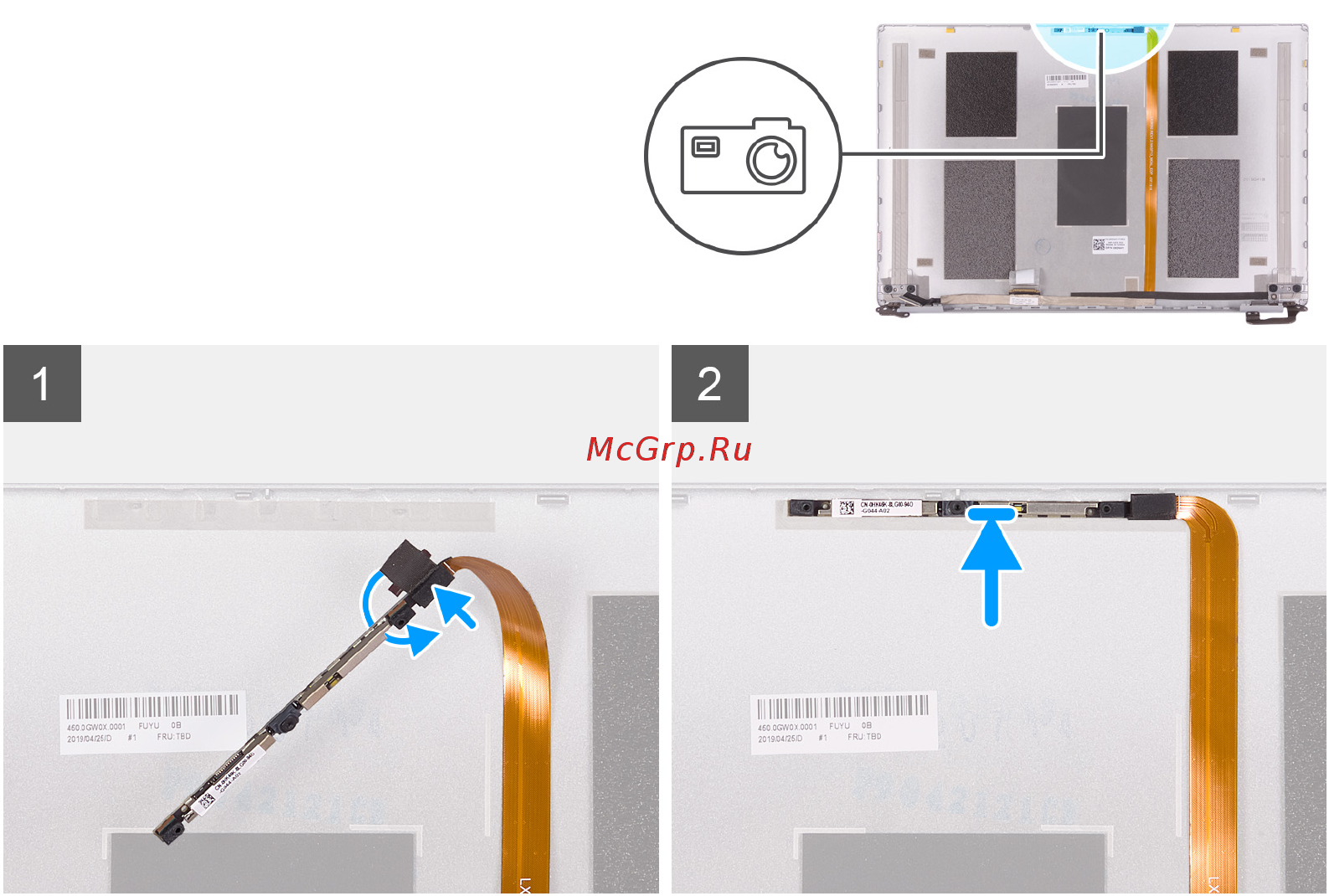

1. С помощью ленты приклейте камеру к кабелю дисплея, подсоедините кабель камеры к камере и переверните ее.

2. Используя направляющий штырь, переверните камеру и прикрепите ее к задней крышке дисплея.

1. Установите панель дисплея.

2. Установите лицевую панель дисплея.

3. Установите дисплей в сборе.

4. Установите плату WLAN.

5. Установите аккумулятор.

6. Установите нижнюю крышку.

7. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Кабель дисплея

Извлечение кабеля дисплея

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

4. Снимите дисплей в сборе.

5. Снимите панель дисплея.

6. Снимите лицевую панель дисплея.

На следующем рисунке показано расположение кабеля дисплея и проиллюстрирована процедура извлечения.
