Dell Vostro 5391-4148 [33/79] Установка сенсорной панели

1. Отделите ленты, которыми сенсорная панель крепится к упору для рук и клавиатуре в сборе.

2. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.

3. Открутите три винта (M1,6x2), которыми держатель сенсорной панели крепится к упору для рук и клавиатуре в сборе.

4. Снимите держатель сенсорной панели с упора для рук и клавиатуры в сборе.

5. Выверните два винта (M1,6х2), которыми сенсорная панель крепится к упору для рук и клавиатуре в сборе.

6. Поднимите сенсорную панель вместе с кабелем и снимите с упора для рук и клавиатуры в сборе.

Установка сенсорной панели

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

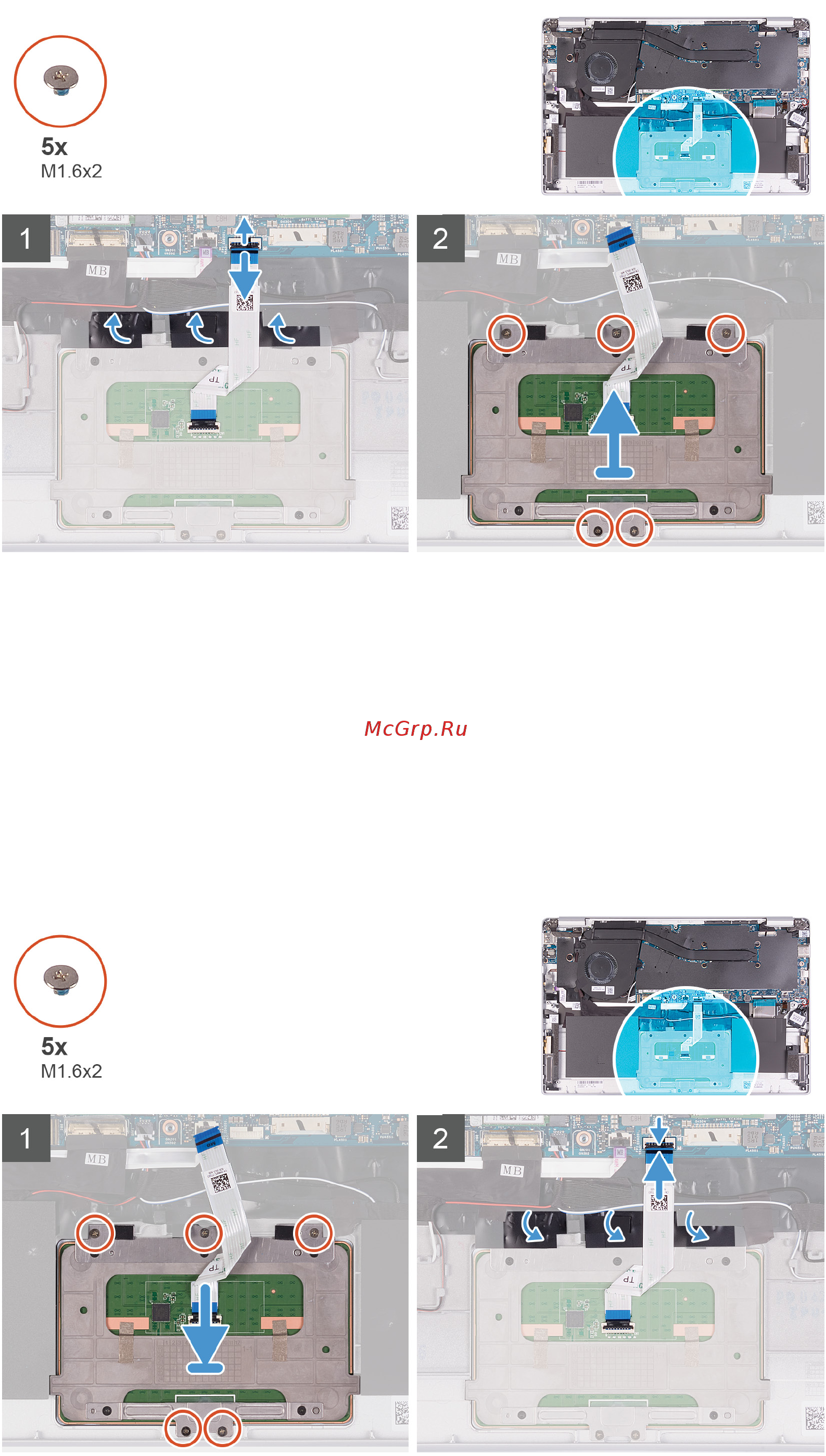

На следующем рисунке показано расположение сенсорной панели и проиллюстрирована процедура установки.

Извлечение и установка компонентов 33
