Dell Vostro 5391-4148 [32/79] Сенсорная панель

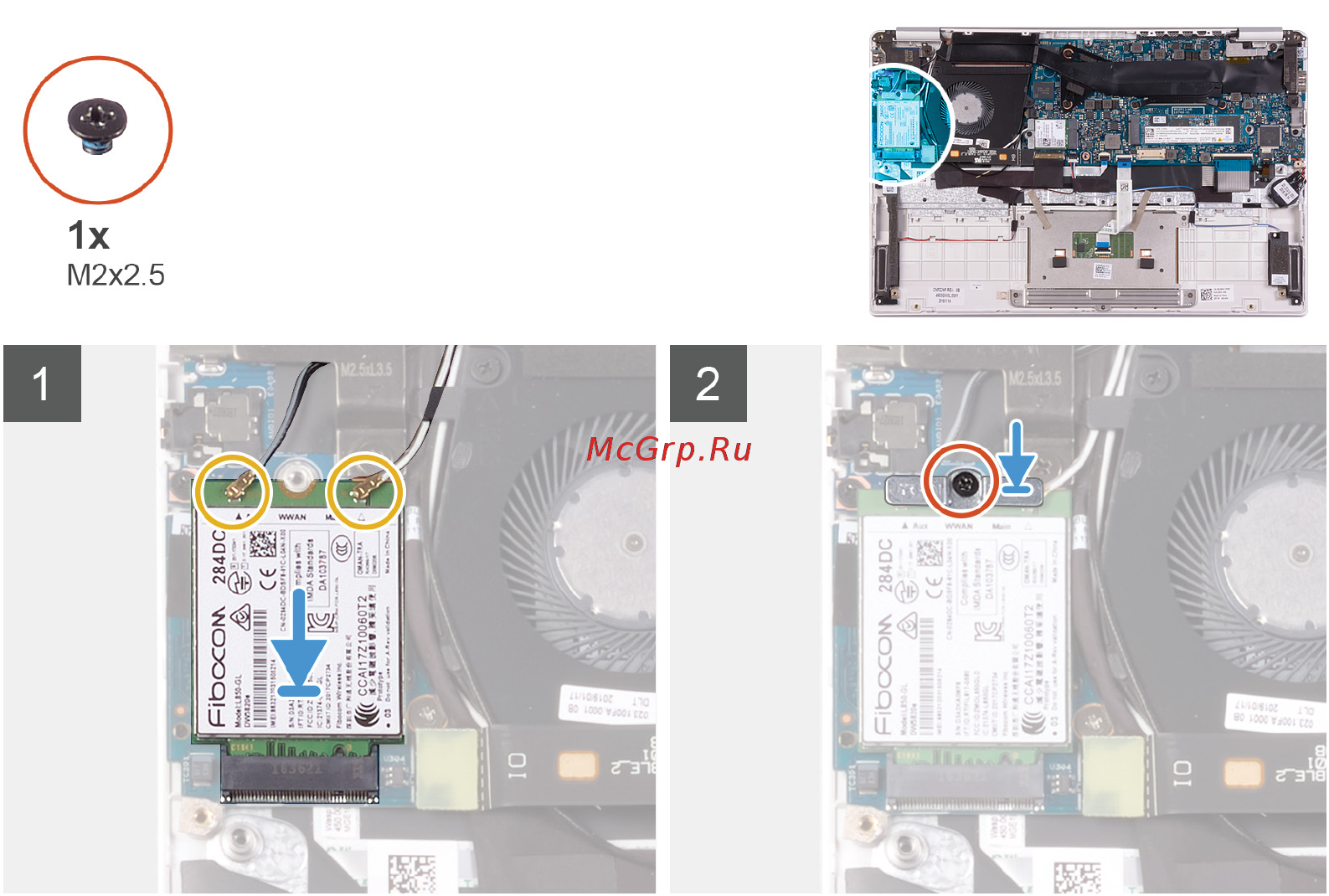

1. Совместите выемку на плате WWAN с выступом на слоте для платы WWAN и вставьте плату WWAN в слот под углом.

2. Подсоедините антенные кабели к плате WWAN и выровняйте скобу платы WWAN на плате.

3. Вкрутите обратно винт (М2х2,5), чтобы прикрепить скобу к плате WWAN.

1. Установите аккумулятор.

2. Установите нижнюю крышку.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Сенсорная панель

Извлечение сенсорной панели

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

На следующем рисунке показано расположение сенсорной панели и проиллюстрирована процедура снятия.

32 Извлечение и установка компонентов
