Dell Vostro 5391-4148 [29/79] Установка платы wlan
![Dell Vostro 5391-4148 [29/79] Установка платы wlan](/views2/1734622/page29/bg1d.png)

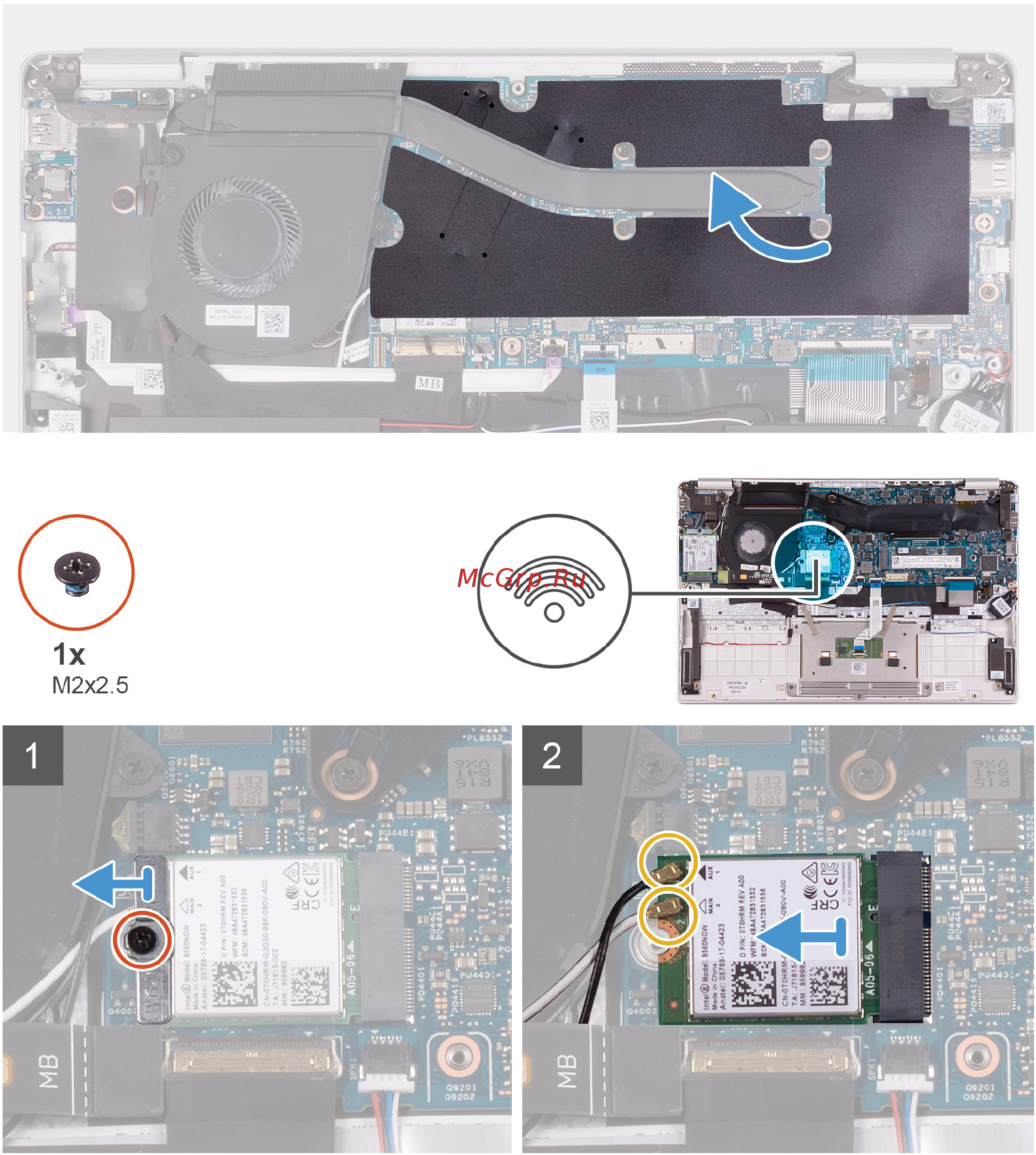

На следующем рисунке показано расположение платы WLAN и проиллюстрирована процедура извлечения.
1. Снимите майларовую ленту, фиксирующую радиатор на системной плате.
2. Открутите винт (M2x2,5), которым скоба платы WLAN крепится к самой плате, и снимите скобу с платы WLAN.
3. Отсоедините от платы беспроводной локальной сети антенные кабели.
4. Выдвиньте плату WLAN и извлеките ее из слота.
Установка платы WLAN
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
На следующем рисунке показано расположение платы WLAN и проиллюстрирована процедура установки.
Извлечение и установка компонентов 29
