Dell Vostro 5391-4148 [23/79] Установка радиатора
![Dell Vostro 5391-4148 [23/79] Установка радиатора](/views2/1734622/page23/bg17.png)

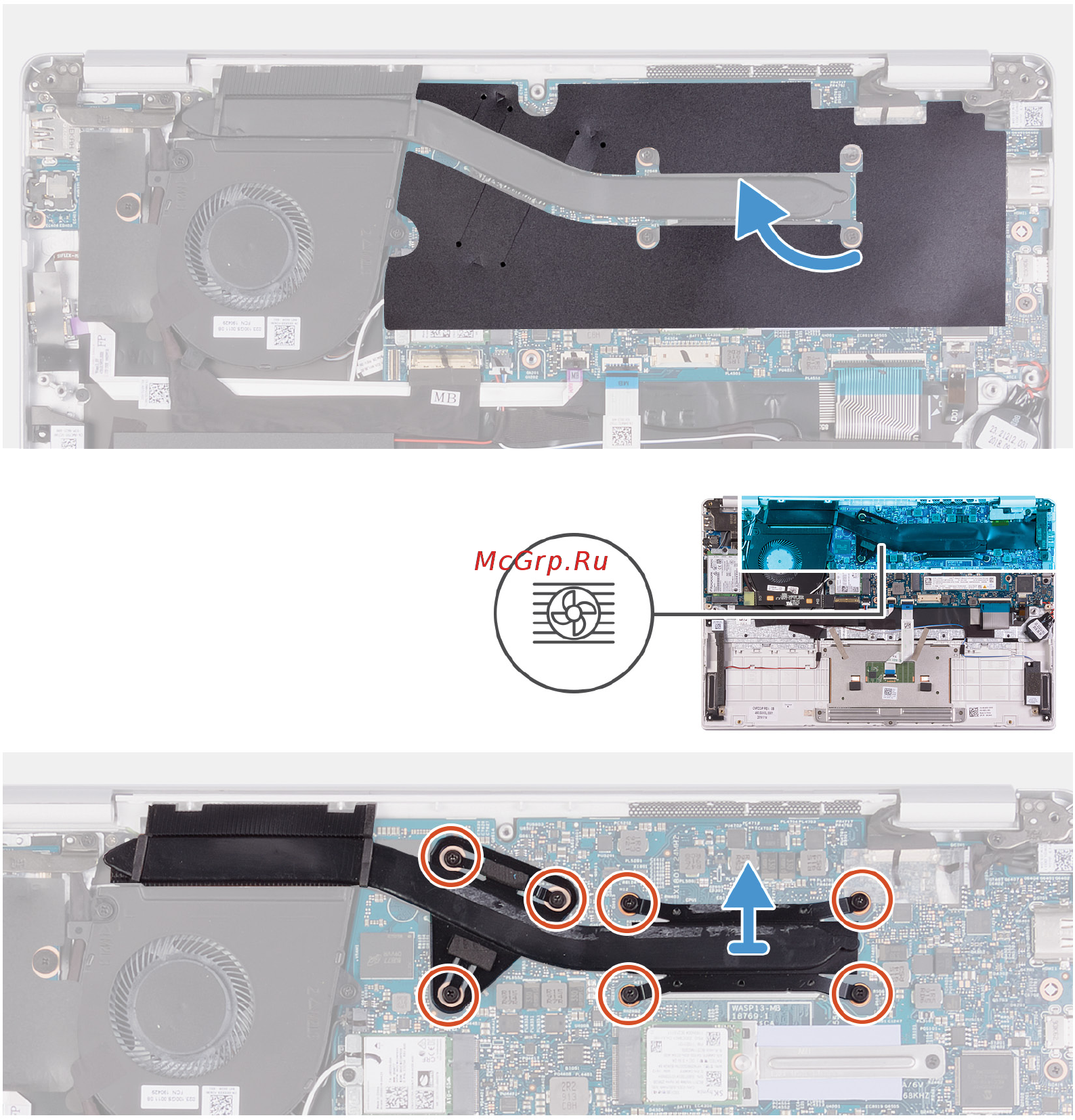

1. Снимите майларовую ленту, фиксирующую радиатор на системной плате.
2. В обратном порядке (7>6>5>4>3>2>1) ослабьте семь невыпадающих винтов, которыми радиатор крепится к системной
плате.
3. Снимите радиатор с системной платы.
Установка радиатора
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Извлечение и установка компонентов 23
