Dell Vostro 5391-4148 [62/79] Установка упора для рук и клавиатуры в сборе

После выполнения шагов предварительных условий установлены упор для рук и клавиатура в сборе.

ПРИМЕЧАНИЕ: Системную плату можно удалить с прикрепленным радиатором.

Установка упора для рук и клавиатуры в сборе

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

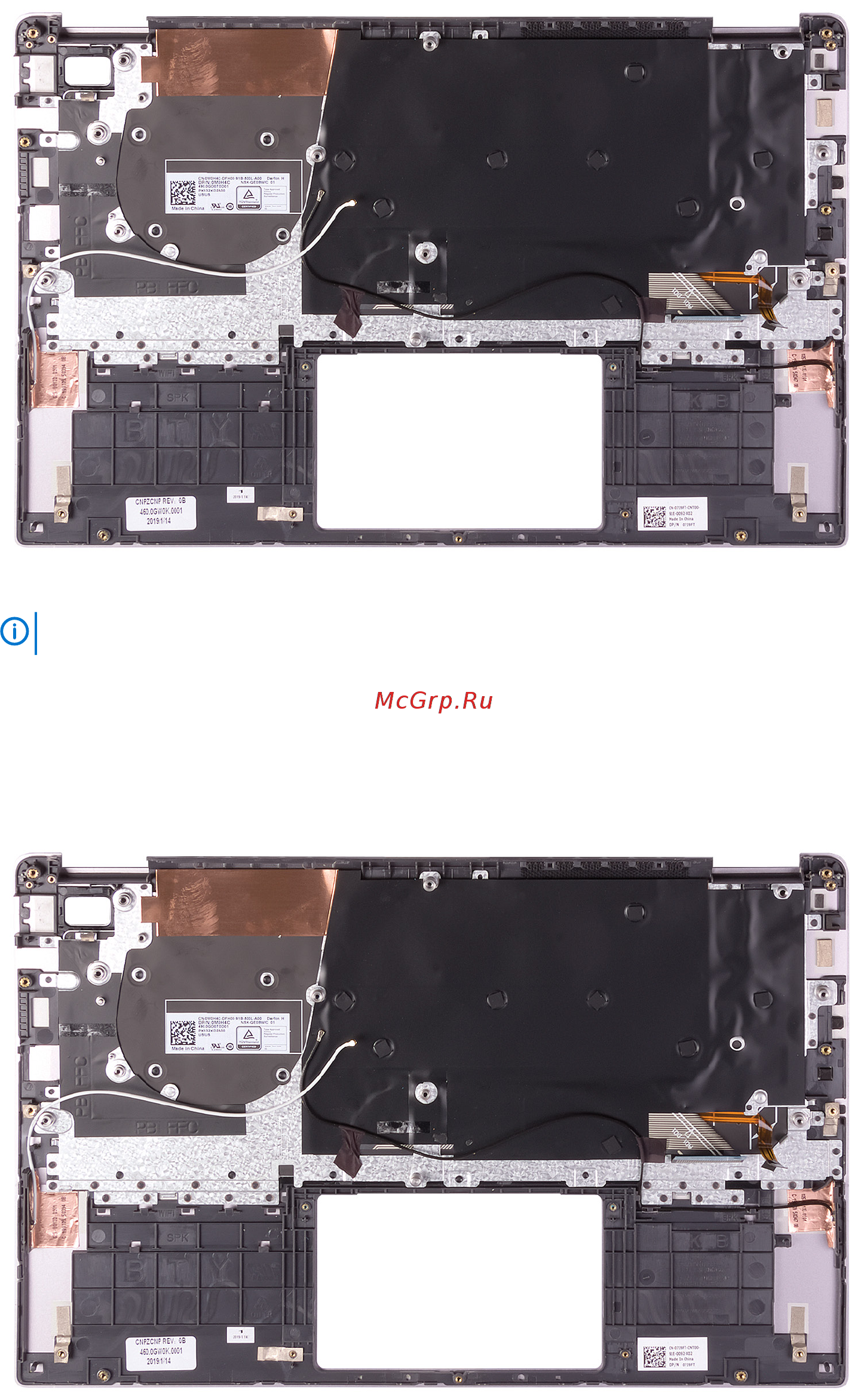

На следующем рисунке показаны упор для рук и клавиатура в сборе и проиллюстрирована процедура установки.

Установите упор для рук и клавиатуру в сборе на плоскую поверхность.

1. Установите сенсорную панель.

2. Установите порт адаптера питания.

3. Установите кнопку питания со сканером отпечатка пальца или плату кнопки питания в зависимости от того, что

применимо.

4. Установите дисплей в сборе.

5. Установите системную плату.

6. Установите динамики.

62 Извлечение и установка компонентов
