Dell Vostro 5391-4148 [50/79] Снятие лицевой панели дисплея

6. Подсоедините кабель подсветки клавиатуры к системной плате и закройте защелку, чтобы зафиксировать кабель.

7. Подсоедините кабель клавиатуры к системной плате и закройте защелку, чтобы зафиксировать кабель.

8. Подсоедините кабель сенсорной панели к системной плате и закройте защелку, чтобы зафиксировать кабель.

9. Подсоедините кабель сканера отпечатков пальцев к системной плате и закройте защелку, чтобы зафиксировать кабель.

10. Подключите кабель динамика к системной плате.

11. Подсоедините кабель платы ввода-вывода к системной плате и закройте защелку, чтобы зафиксировать кабель.

12. Приклейте ленту, с помощью которой кабель платы ввода-вывода крепится к системной плате.

1. Установите порт адаптера питания.

2. Установите дисплей в сборе.

3. Установите радиатор.

4. Установите вентилятор.

5. Установите плату WLAN.

6. Установите твердотельный накопитель M.2 2280 или твердотельный накопитель M.2 2230 в зависимости от того, что

применимо.

7. Установите аккумулятор.

8. Установите нижнюю крышку.

9. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Лицевая панель дисплея

Снятие лицевой панели дисплея

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

4. Извлеките плату WLAN.

5. Снимите дисплей в сборе.

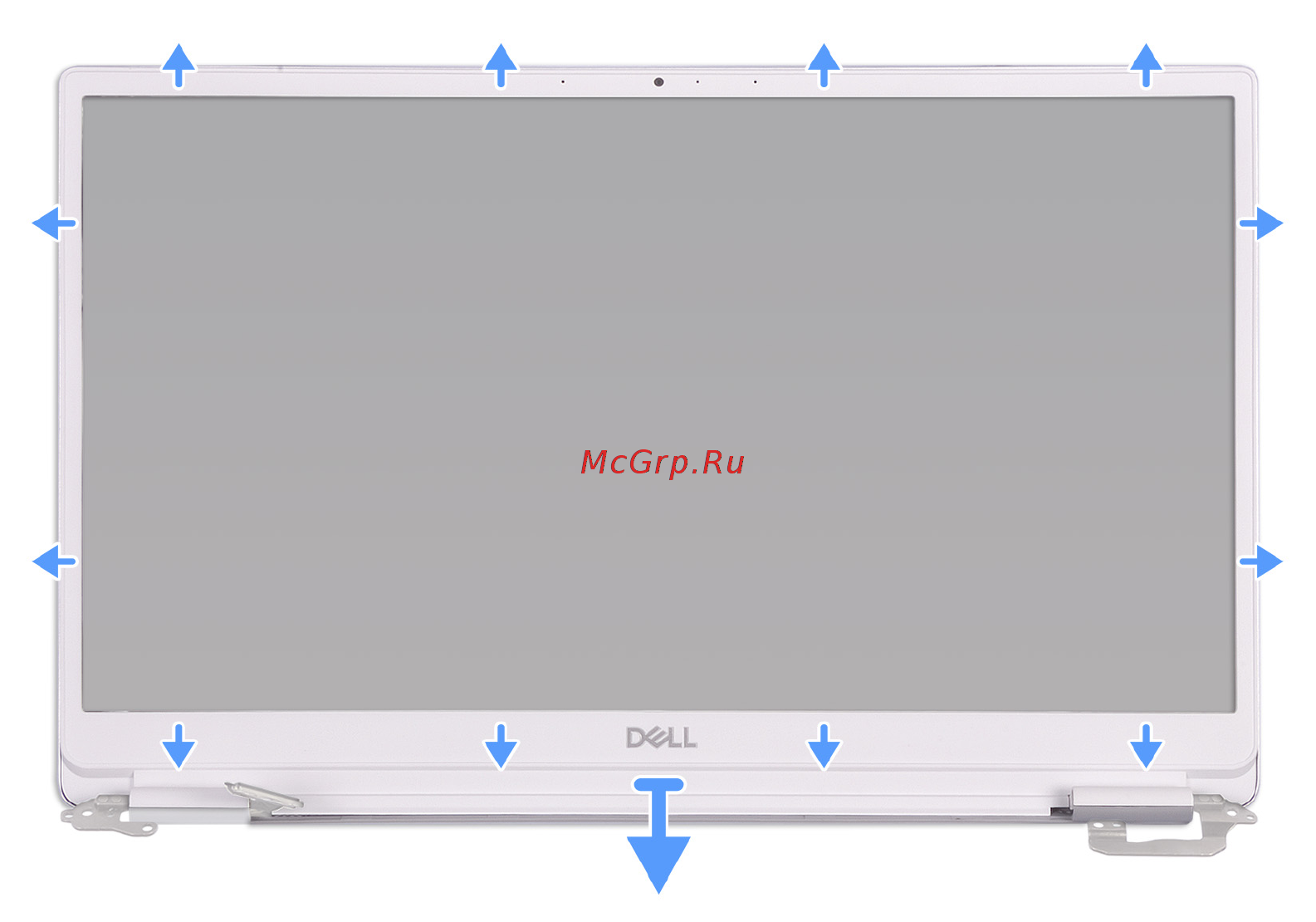

На следующем рисунке показано расположение лицевой панели дисплея и проиллюстрирована процедура снятия.

1. Осторожно отделите края лицевой панели дисплея от задней крышки дисплея.

2. Снимите лицевую панель дисплея с задней крышки дисплея.

50 Извлечение и установка компонентов
