Dell Vostro 5391-4148 [39/79] Снятие платы ввода вывода

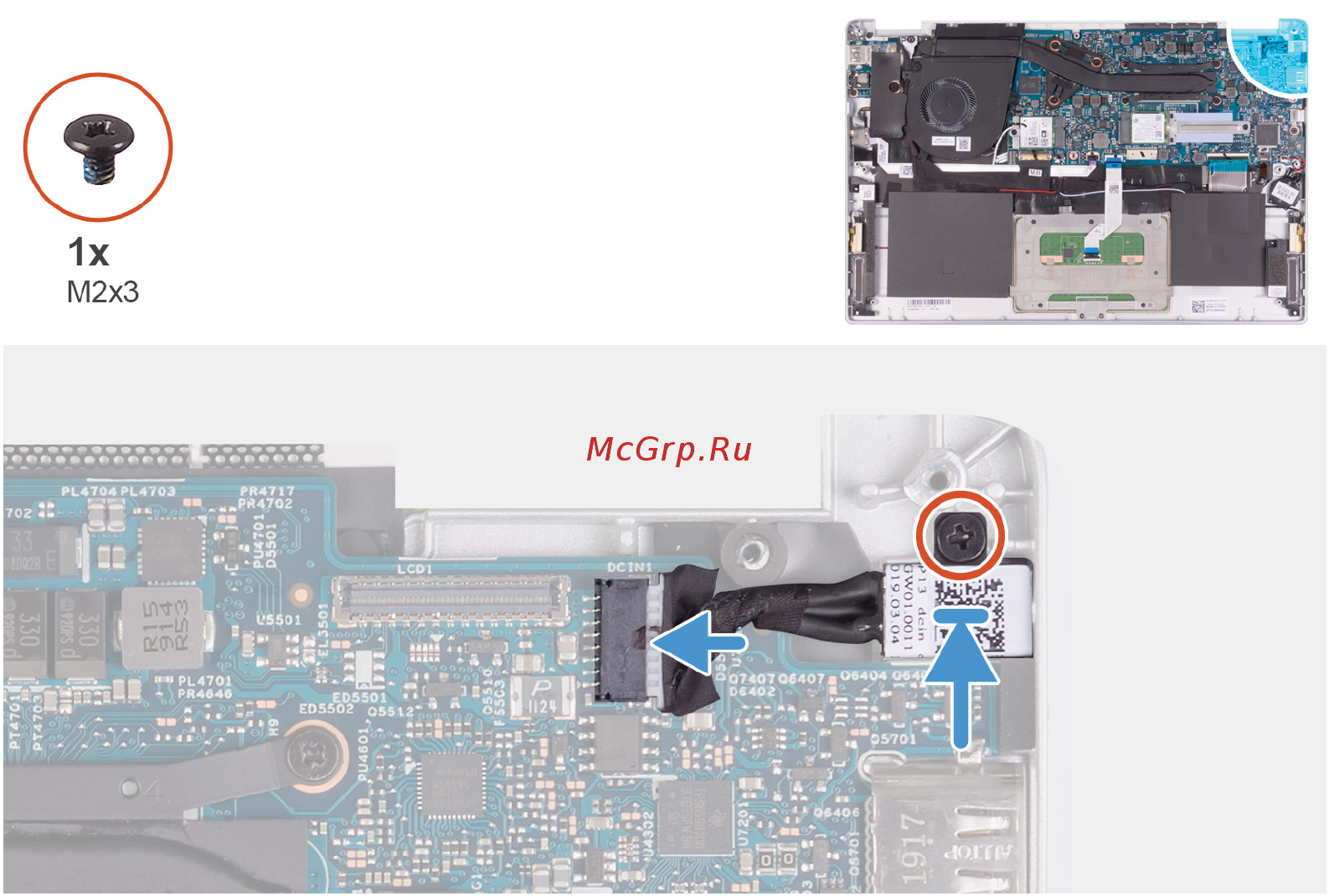

1. Подсоедините кабель разъема адаптера питания к системной плате.

2. Вкрутите обратно винт (M2x3), чтобы прикрепить порт адаптера питания к упору для рук и клавиатуре в сборе.

3. Выровняйте и установите скобу кабеля дисплея на системную плату.

4. Вкрутите обратно винт (M2,5х3,5), чтобы прикрепить скобу кабеля дисплея к системной плате.

5. С помощью направляющих штырей закройте шарниры дисплея.

6. Вкрутите обратно винт (M2x4), чтобы прикрепить правый шарнир дисплея к системной плате.

1. Установите дисплей в сборе.

2. Установите плату WLAN.

3. Установите аккумулятор.

4. Установите нижнюю крышку.

5. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Плата ввода-вывода

Снятие платы ввода-вывода

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите нижнюю крышку.

3. Извлеките батарею.

4. Извлеките вентилятор.

На следующем рисунке показано расположение платы ввода-вывода и проиллюстрирована процедура извлечения.

Извлечение и установка компонентов 39
