Dell Vostro 5391-4148 Инструкция по эксплуатации онлайн [35/79] 568133
![Dell Vostro 5391-4148 Инструкция по эксплуатации онлайн [35/79] 568133](/views2/1734622/page35/bg23.png)
1. Выверните два винта (M2x4), которыми левый и правый шарниры дисплея крепится к плате ввода-вывода и к упору для
рук и клавиатуре в сборе.
2. Отклейте ленту и, используя язычок, снимите кабель дисплея от системной платы.

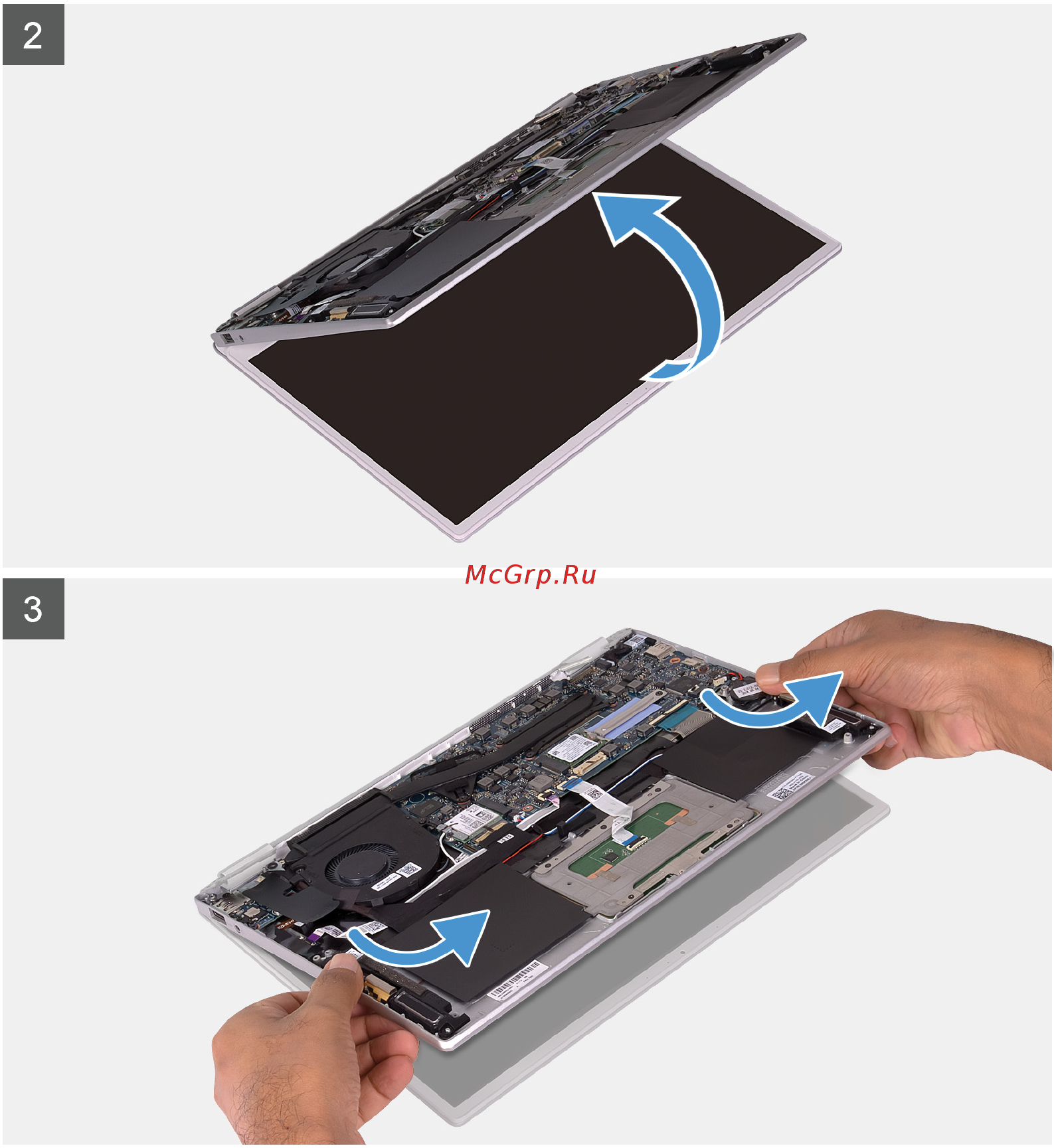

3. Откройте дисплей в сборе до упора.
4. Снимите упор для рук и клавиатуру в сборе с дисплея в сборе.
Извлечение и установка компонентов 35
Содержание
- Dell vostro 5391 1
- Руководство по обслуживанию 1
- Примечания предупреждения и предостережения 2
- Dell vostro 5391 руководство по обслуживанию 3
- Содержание 3
- Инструкции по технике безопасности 6
- Работа с компьютером 6
- Комплект для технического обслуживания с защитой от электростатического разряда 7
- Подготовка к работе с внутренними компонентами компьютера 7
- Электростатический разряд защита от электростатического разряда 7
- Защита компонентов при транспортировке 8
- После работы с внутренними компонентами компьютера 9
- Извлечение и установка компонентов 10
- Рекомендуемые инструменты 10
- Список винтов 10
- Нижняя крышка 12
- Снятие нижней крышки 12
- Установка нижней крышки 14
- Аккумулятор 15
- Снятие аккумулятора 15
- Установка аккумулятора 16
- Батарейка типа таблетка 17
- Извлечение батарейки типа таблетка 17
- Установка батарейки типа таблетка 18
- Извлечение твердотельного накопителя м 2280 19
- Твердотельный накопитель 19
- Установка твердотельного накопителя м 2280 19
- Извлечение твердотельного накопителя м 2230 20
- Установка твердотельного накопителя м 2230 21
- Радиатор 22
- Снятие радиатора 22
- Установка радиатора 23
- Вентилятор 24
- Извлечение вентилятора 24
- Установка вентилятора 25
- Динамики 26
- Извлечение динамиков 26
- Установка динамиков 27
- Извлечение платы wlan 28
- Плата wlan 28
- Установка платы wlan 29
- Извлечение платы wwan 30
- Плата wwan 30
- Установка платы wwan 31
- Извлечение сенсорной панели 32
- Сенсорная панель 32
- Установка сенсорной панели 33
- Дисплей в сборе 34
- Снятие дисплея в сборе 34
- Установка дисплея в сборе 36
- Порт адаптера питания 37
- Снятие разъема адаптера питания 37
- Установка порта адаптера питания 38
- Плата ввода вывода 39
- Снятие платы ввода вывода 39
- Установка платы ввода вывода 40
- Извлечение платы кнопки питания 41
- Плата кнопки питания 41
- Установка платы кнопки питания 42
- Извлечение кнопки питания со сканером отпечатка пальца 43
- Кнопка питания со считывателем отпечатка пальца 43
- Установка кнопки питания со сканером отпечатка пальца 45
- Извлечение системной платы 48
- Системная плата 48
- Установка системной платы 49
- Лицевая панель дисплея 50
- Снятие лицевой панели дисплея 50
- Панель дисплея 51
- Снятие панели дисплея 51
- Установка лицевой панели дисплея 51
- Установка панели дисплея 53
- Снятие шарниров дисплея 55
- Шарниры дисплея 55
- Установка шарниров дисплея 56
- Извлечение камеры 57
- Камера 57
- Установка камеры 57
- Извлечение кабеля дисплея 58
- Кабель дисплея 58
- Установка кабеля дисплея 59
- Задняя крышка дисплея 60
- Снятие задней панели дисплея 60
- Установка задней крышки дисплея 60
- Снятие упора для рук и клавиатуры в сборе 61
- Упор для рук и клавиатура в сборе 61
- Установка упора для рук и клавиатуры в сборе 62
- Клавиши навигации 64
- Клавиши навигация 64
- Меню загрузки 64
- Настройка системы 64
- Клавиши навигация 65
- Общие параметры 65
- Параметры настройки системы 65
- Video видео 66
- Параметр описание 66
- Сведения о системе 66
- Security безопасность 67
- Secure boot безопасная загрузка 68
- Intel software guard extensions 69
- Performance производительность 70
- Параметр описание 70
- Управление потреблением энергии 70
- Post behavior режим работы post 71
- Параметр описание 71
- Virtualization support поддержка виртуализации 72
- Параметр описание 72
- System logs системные журналы 73
- Wireless беспроводная связь 73
- Описание параметров 73
- Параметр описание 73
- Экран maintenance обслуживание 73
- Supportassist system resolution разрешение системы supportassist 74
- Назначение пароля программы настройки системы 74
- Параметр описание 74
- Системный пароль и пароль программы настройки 74
- Удаление и изменение существующего пароля программы настройки системы 75
- Диагностика расширенной предзагрузочной оценки системы epsa 76
- Запуск диагностики epsa 76
- Индикаторы диагностики системы 76
- Поиск и устранение неполадок 76
- Обновление bios usb ключ 77
- Варианты носителей для резервного копирования и восстановления 78
- Перепрограммирование bios 78
- Удаление остаточного заряда 78
- Цикл включение выключение wi fi 78
- Обращение в компанию dell 79
- Получение справки 79
- Темы 79
