− 408 m/min per il legno duro, il mate-
riale di plastica e i metalli non ferrosi
(con il nastro della sega corrispon-
dente);
− 965 m/min per tutti gli altri tipi di
legno.
A
Attenzione!
La cinghia di trazione non deve
essere appoggiata obliquamente per
evitare danneggiamenti.

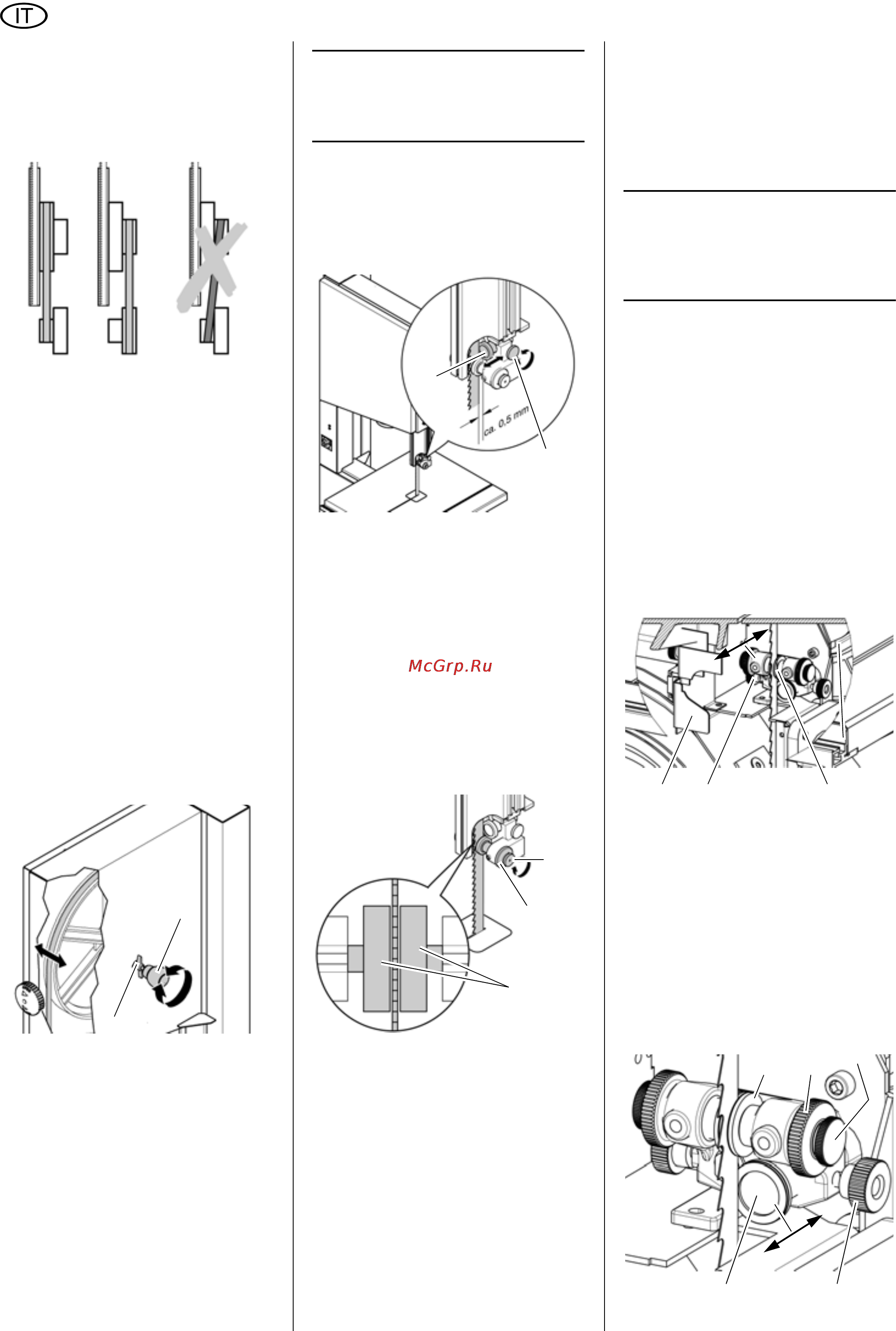

8.1 Allineamento della lama
Se il nastro non viene trasportato cen-
tralmente sui supporti di gomma, biso-
gna regolare l'inclinazione del rullo supe-
riore della sega.
1. Svitare il dado di fissaggio (68).
2. Girare la vite di regolazione (67).
− Girare la vite di regolazione (67)
in senso orario se il nastro scorre
maggiormente verso il lato ante-
riore della sega.
− Girare la vite di regolazione (67)
in senso antiorario se il nastro
scorre maggiormente verso il lato
posteriore della sega.
3. Riavvitare il dado di fissaggio (68).
8.2 Regolazione della guida
superiore della lama
La guida superiore della lama è compo-
sta da:
− un rullo di supporto (sostiene la
lama della sega da dietro);
− due rulli di guida (conducono il
nastro della sega in senso laterale).
Queste parti devono essere nuovamente
regolate dopo ogni cambio e dopo ogni
allineamento del nastro della sega.
3
Nota
Controllare regolarmente l'usura
dei rulli e, se necessario, sostituirli tutti
contemporaneamente.
Regolazione del rullo di supporto
1. Tendere e livellare il nastro della
sega, se necessario.
2. Allentare la vite (69) per il rullo di
supporto (70).
3. Regolare il rullo di supporto
(distanza rullo di supporto-nastro
della sega = 0,5 mm per evitare ogni
possibilità di contatto con
quest'ultimo se viene mosso a
mano).
4. Stringere nuovamente la vite del
rullo di supporto.
Regolazione dei rulli di guida
1. Svitare i dadi zigrinati (72).
2. Posizionare i rulli di guida (73) con i
dadi zigrinati (71) davanti alla lama
della sega a nastro.
3. Ruotare il rullo per sega a nastro
alcune volte a mano in senso orario
per verificare che i rulli di guida si
trovino nella posizione corretta: i
due rulli devono poggiare legger
-
mente sulla lama della sega.
4. Stringere di nuovo il dado zigrinato
(72) per fissare la vite corrispon-
dente (71).
8.3 Regolazione della guida
inferiore del nastro
La guida inferiore del nastro è composta
da:
− un rullo di supporto (sostiene la
lama della sega da dietro);
− due rulli di guida (conducono il
nastro della sega in senso laterale).
Queste parti devono essere nuovamente
regolate dopo ogni cambio e dopo ogni
allineamento della lama della sega.
3
Nota
Controllare regolarmente la chiu-
sura del rullo di supporto e dei rulli di
guida e, se necessario, sostituire con
-
temporaneamente i due rulli di guida.
Regolazione di base
1. Aprire il portello inferiore dell'allog-
giamento.
2. Spingere la protezione dall'accesso
nella posizione inferiore e aprire il
coperchio inferiore
(74) della lama
della sega.
3. Svitare la vite (75) per la guida
nastro inferiore.
4. Spostare la guida inferiore del
nastro in modo tale che il nastro
della sega si trovi centrato tra il rulli
di guida
(76).
5. Serrare la vite (75).
Regolazione del rullo di supporto
1. Allentare la vite (80) per il rullo di
supporto.
2. Regolare il rullo di supporto (81)
(distanza rullo di supporto-lama
della sega = 0,5 mm per evitare ogni
possibilità di contatto con
quest'ultimo se viene mosso a
mano).
3. Stringere nuovamente la vite (80)
del rullo di supporto.
965 m/min408 m/min
67
68
69
70
71
73
72
74 75 76
77 78
79
8081
