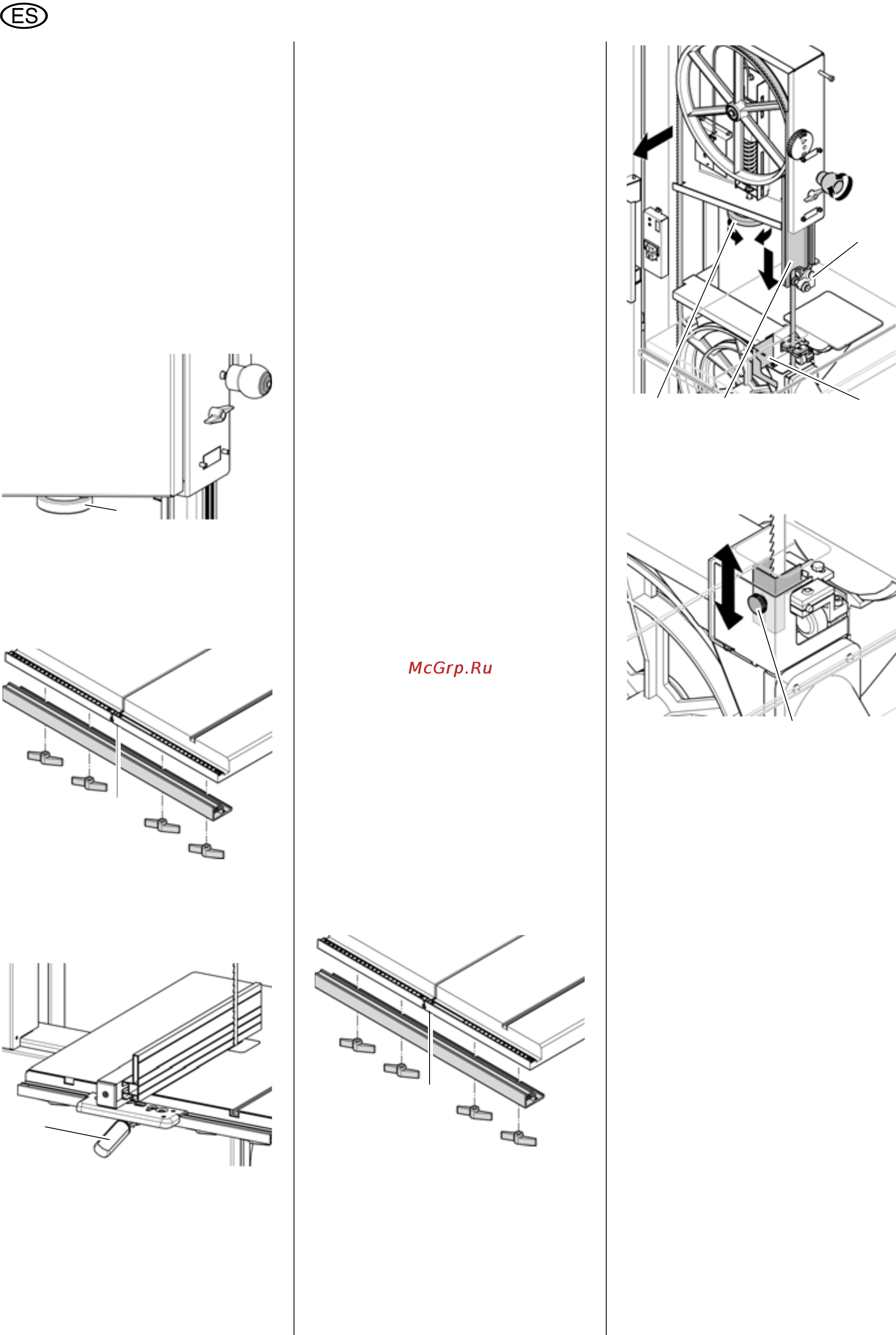

22
ESPAÑOL
cinta de sierra deberá ceder sola-
mente entre 1 y 2 mm).
− Compruebe el ajuste en la visua-
lización para tensión de la cinta
de sierra. La escala indica el
ajuste correcto en función de la
anchura de la cinta de la sierra.
3. En caso necesario, corrija la ten-
sión:
− Girando la ruedecilla de ajuste
(55) en el sentido de las agujas
del reloj, se aumenta la tensión.
− Girando la ruedecilla de ajuste
(55) en el sentido contrario a las
agujas del reloj, se reduce la ten-
sión.
6.5 Montaje del perfil guía de
tope
• Fije el perfil guía de tope (56) con
cuatro tornillos de mariposa y aran-
delas a la mesa de aserrado.
6.6 Montaje del tope paralelo
El tope paralelo puede ser montado
tanto a la izquierda como a la derecha
de la cinta de sierra.
1. Enganche el tope paralelo en la
guía de tope.
2. Fije la palanca de sujeción (57) del
tope paralelo.
6.7 Conexión de la aspira-
ción de virutas
A¡Peligro!
La aspiración de ciertos tipos de
serrín (p.ej. de madera de roble, de
haya y de fresno) puede provocar
cáncer: trabaje en espacios cerrados
únicamente con una instalación de
aspiración de virutas (la velocidad del
aire en las bocas de aspiración de la
sierra debe ser ≥20 m/s).
A
¡Atención!
El funcionamiento sin la aspiración
de virutas solamente está permitido:
− en exteriores;
− en períodos de funcionamiento
cortos
(máximo 30 minutos);
− con mascarilla contra el polvo.
− Si no se utiliza un equipo de aspi-
ración de virutas, el serrín se acu-
mulará, por lo que deberá ser eli-
minado periódicamente.
Conecte el equipo de aspiración de viru-
tas o el aspirador industrial al manguito
de aspiración de virutas de sierra utili-
zando un adaptador adecuado.
6.8 Cambio de la cinta de sie-
rra
A¡Peligro!
Existe el riesgo de heridas cortantes,
incluso con la cinta de sierra dete
-
nida. Utilice guantes durante el cam-
bio de la cinta de la sierra.
Utilice exclusivamente cintas de sie-
rra apropiadas (véanse las "Caracte-
rísticas técnicas").
1. Suelte los cuatro tornillos de mari-
posa y quite el perfil guía de tope
(58) para el tope paralelo.
2. Abra la puerta de la carcasa.
3. Coloque la guía superior de la cinta
(59) en la posición más inferior posi-
ble.
4. Afloje la tuerca moleteada (63) de la
protección de agarre y desplace la
protección de agarre hasta la posi
-
ción más inferior.
5. Abra la cubierta inferior de la cinta
de sierra
(60).
6. Suelte la ruedecilla de ajuste (62)
hasta que la cinta de sierra se
afloje.
7. Desmonte la cinta de sierra y
hacerla pasar por
− la ranura de la mesa de ase-
rrado,
− la cubierta de la cinta de sierra en
la guía superior de la cinta (61) ,
− la cubierta inferior de la cinta de
sierra
(60) y
− haga pasar
las guías de la cinta.
A¡Peligro!
Para el transporte de cintas de sierra
tensadas y más anchas, emplee un
dispositivo apropiado para el trans
-
porte.
8. Introduzca la nueva cinta de sierra.
Preste atención a la posición: los
dientes deben mirar hacia la parte
delantera (lado de la puerta) de la
sierra.
9. Coloque la cinta de sierra al centro
de los revestimientos de goma.
55
56
57
58
59
60
61
62
63
