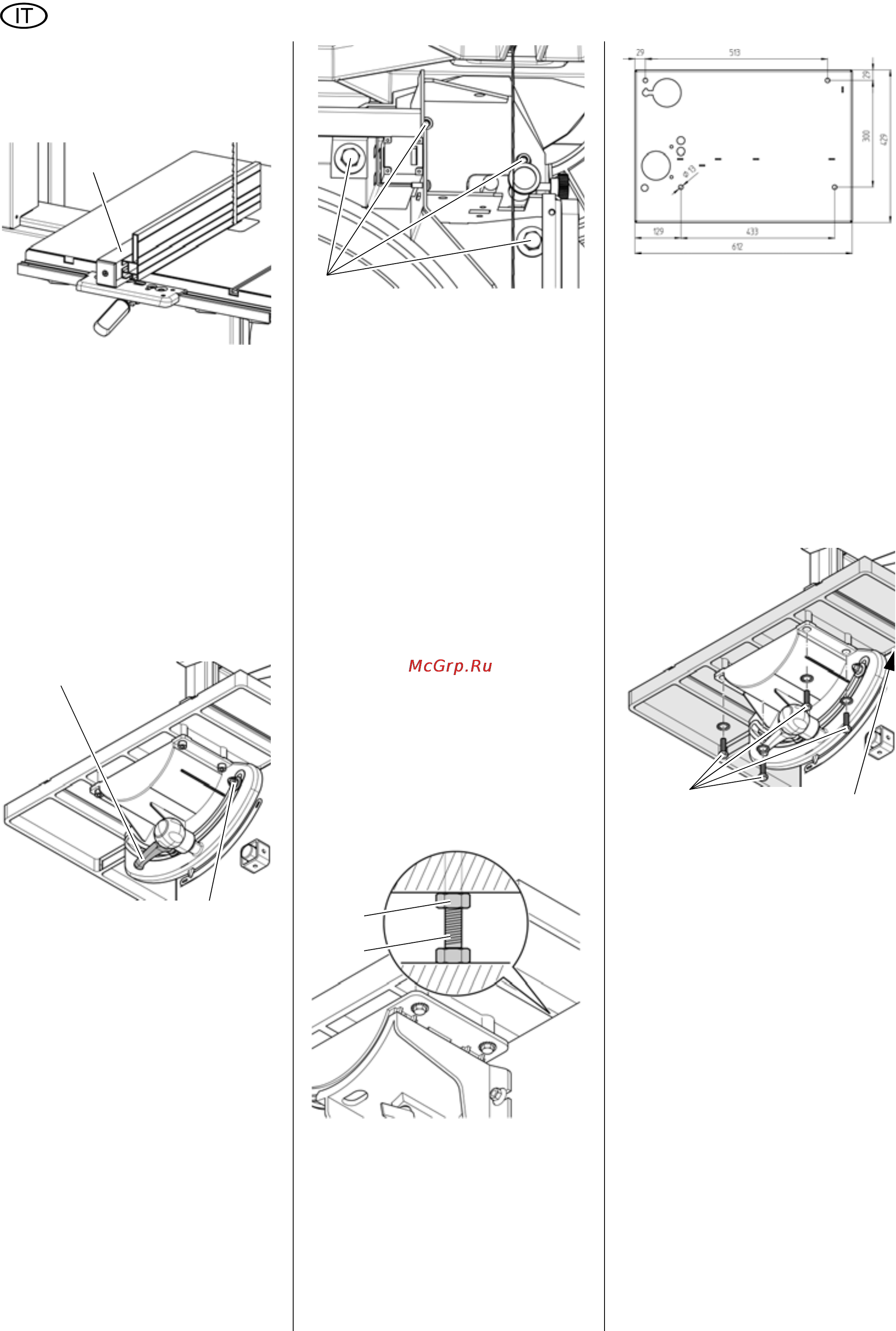

![Metabo BAS 505 Precision DNB [8/32] Tensionamento della lama](/views2/1076028/page8/bg8.png)
8
ITALIANO

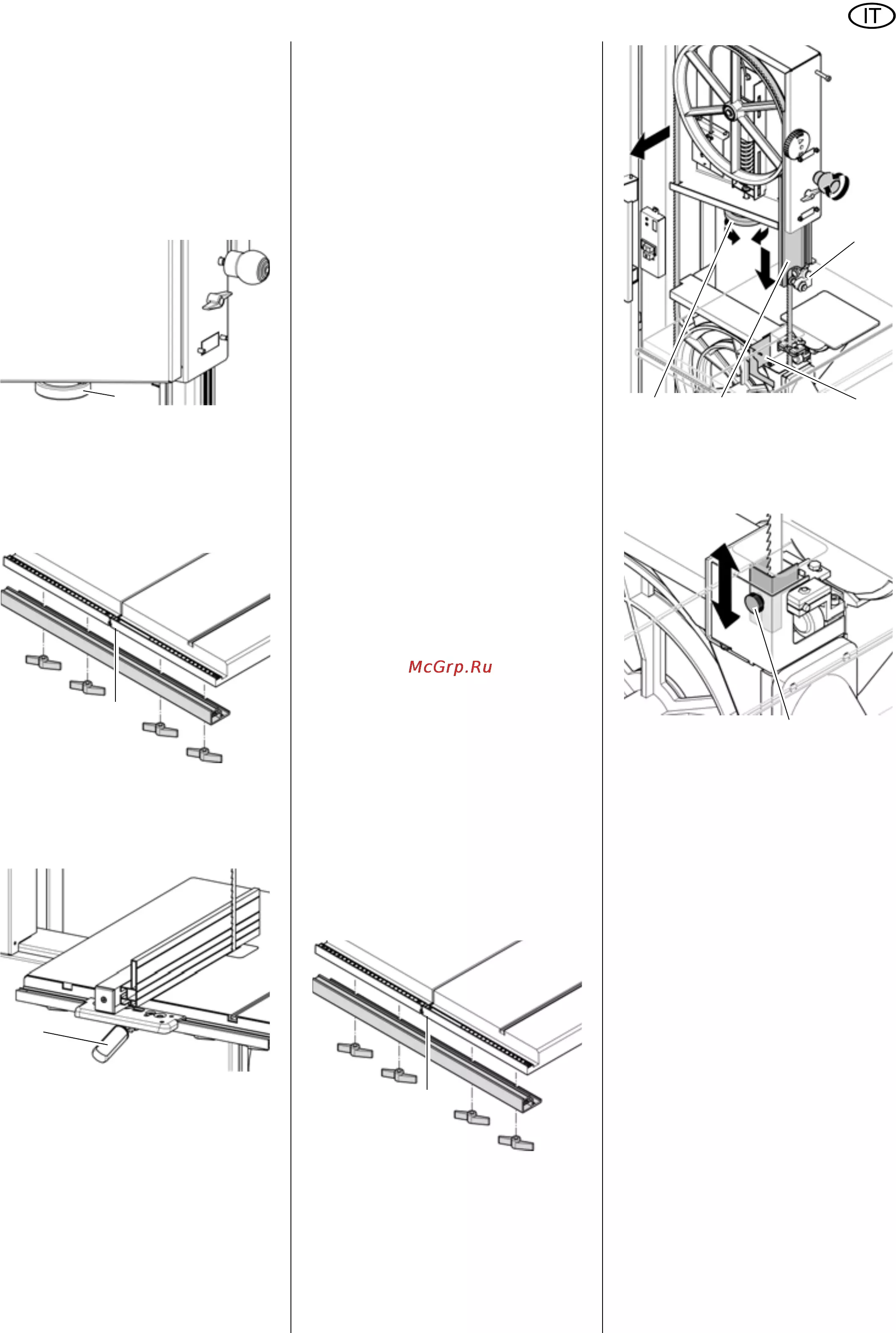

Battuta parallela
La battuta parallela (47) viene bloccata
sul lato anteriore e può essere montata
sia a sinistra che a destra della lama
della sega.
6.1 Regolazione del banco
della sega
Il banco della sega deve essere allineato
su due piani:
− lateralmente, in modo che la lama
della sega scorra esattamente al
centro del profilo di caricamento del
banco
− con angolo retto rispetto alla lama
della sega.
Regolazione laterale del banco della
sega
1. Sbloccare la leva di fissaggio (48) e
allentare il dado esagonale (49).
A
Pericolo!
Il pericolo di taglio sussiste anche
con il nastro della sega fermo. Per
allentare e fissare le viti di fissaggio
utilizzare un utensile che consenta di
tenere le mani ad una distanza suffi
-
ciente dal nastro della sega.
2. Svitare le quattro viti di fissaggio
(50).
3. Regolare il banco della sega in
modo tale che il nastro si trovi al
centro del profilo di caricamento del
banco.
4. Serrare nuovamente le quattro viti di
fissaggio
(50).
5. Avvitare il dado esagonale (49) in
modo tale da consentire al banco
della sega di muoversi leggermente.
6. Fissare la leva di fissaggio (48).
Regolazione del banco della sega ad
angolo retto
1. Posizionare la guida superiore della
lama completamente in alto (vedere
"Uso").
2. Controllare la tensione del nastro
(vedere "Messa in funzione").
3. Sbloccare la leva di fissaggio (48).
4. Allineare il banco con l'ausilio di una
squadra in posizione perpendicolare
rispetto alla lama e ribloccare la leva
di fermo
(48).
5. Svitare il controdado (51) e regolare
la vite di arresto di fine corsa (52) in
modo tale che tocchi l'alloggiamento
della sega.
6. Serrare il controdado.
6.2 Fissaggio della sega
Per un'installazione sicura è necessario
fissare la sega su un piano stabile.
1. Dotare questo piano di 4 fori.
2. Inserire le viti dall'alto nella piastra di
base della sega e avvitarle.
6.3 Montaggio del banco
della sega
1. Avvitare la vite di arresto di fine
corsa
(53) sul lato inferiore del
banco della sega.
2. Portare il banco della sega sopra la
lama e appoggiarlo sulla guida per
banco.
3. Fissare il banco della sega con
quattro viti
(54) e quattro rondelle
sulla guida per il banco della sega.
6.4 Tensionamento della
lama
A
Pericolo!
Una tensione troppo elevata può por-
tare alla rottura del nastro della sega.
Una tensione troppo bassa può por-
tare allo slittamento della ruota con-
duttrice e dunque all'arresto del
nastro.
1. Posizionare la guida superiore del
nastro completamente in alto
(vedere "Uso").
2. Controllare la tensione.
− Premere con il dito al centro tra il
banco della sega e la guida supe
-
riore del nastro lateralmente con-
tro il nastro; questo deve poter
essere premuto lateralmente solo
per 1 - 2 mm.
− Controllare la regolazione della
tensione del nastro della sega
nell'indicatore. La scala graduata
indica la corretta regolazione a
47
48
49
50
51
52
53
54
