25
ESPAÑOL

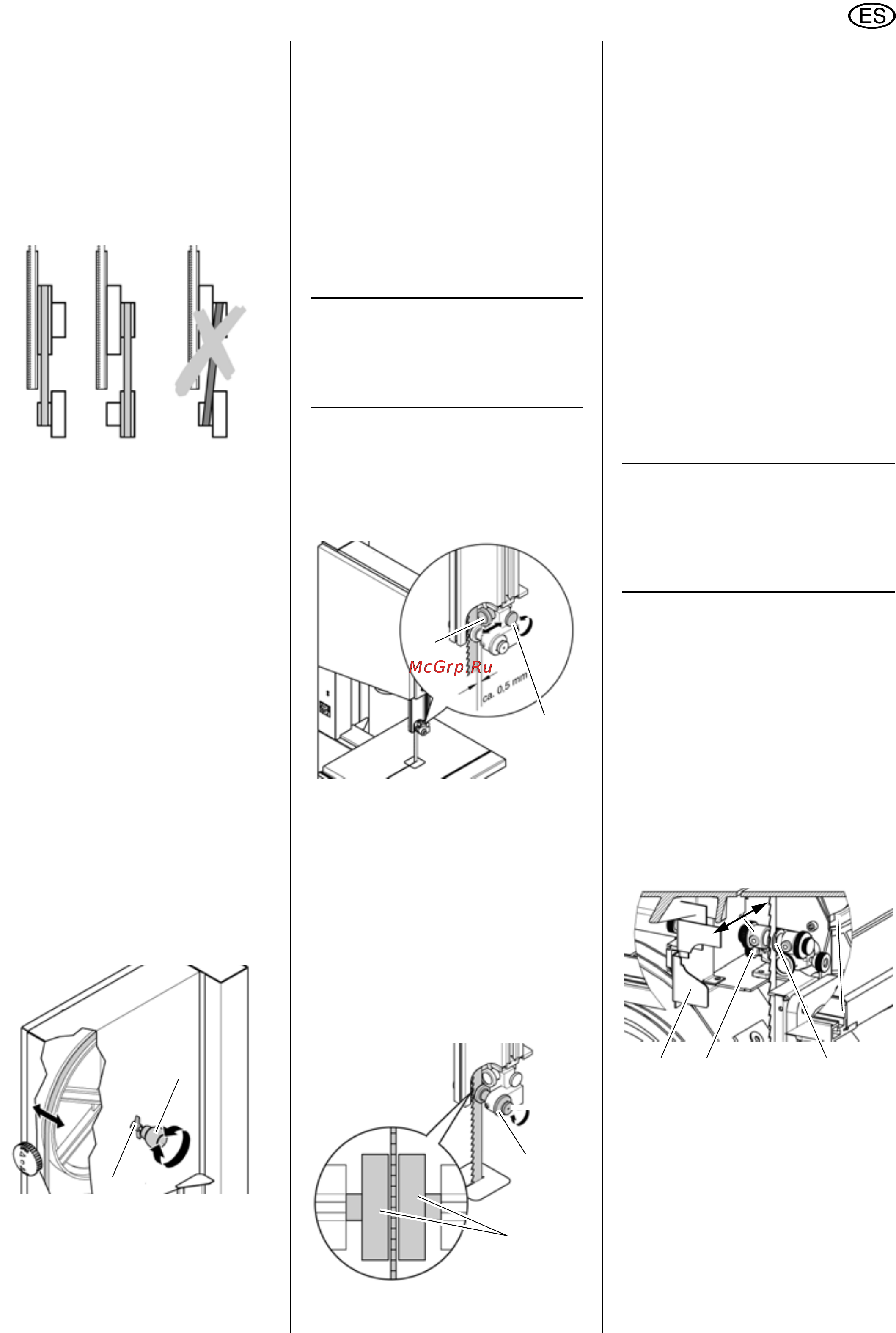

Regulación de la velocidad
Mediante la sustitución de la correa de
transmisión, la sierra de cinta se puede
accionar con dos niveles de velocidad
(véanse las "Características técnicas"):
− 408 m/min para madera dura, plásti-
cos y metales no férricos (con la
cinta de sierra correspondiente);
− 965 m/min para todo tipo de made-
ras.
A
¡Atención!
La correa de transmisión no puede
colocarse de forma inclinada, de lo
contrario, podría dañarse.
8.1 Alineación de la cinta de
sierra
Si la cinta de sierra no se encontrara
centrada sobre los revestimientos de
goma, será necesario ajustar la inclina-
ción del rodillo superior de sierra de
cinta:
1. Afloje el tornillo de fijación (68).
2. Gire el tornillo de ajuste (67) :
− Gire el tornillo de ajuste (67) en el
sentido de las agujas del reloj si
desea desplazar la cinta de sierra
hacia el lado delantero de la sie
-
rra.
− Girar el tornillo de ajuste (67) en
el sentido contrario a las agujas
del reloj si desea desplazar la
cinta de sierra hacia el lado tra
-
sero de la sierra.
3. Apriete de nuevo la tuerca de reten-
ción (68).
8.2 Alineación de la guía
superior de la cinta
La guía superior de la cinta está for-
mada por:
− un rodillo de apoyo (apoya la cinta
de sierra por atrás),
− dos rodillos de guía (guían la cinta
de sierra lateralmente).
Estos deben ajustarse nuevamente,
cada vez que se cambie la cinta de sie
-
rra y después de cada nueva alineación
de la cinta de sierra:
3
Nota:
Controle periódicamente el des-
gaste de los rodillos y, en caso necesa-
rio, cambie todos los rodillos al mismo
tiempo.
Regulación del rodillo de apoyo
1. En caso necesario, alinear y tensar
la cinta de sierra.
2. Afloje el tornillo (69) (70) para el
rodillo de apoyo.
3. Alinear el rodillo de apoyo (distancia
del rodillo de apoyo de la cinta de
sierra = 0,5 mm; cuando la cinta de
sierra se mueve manualmente no se
debe tocar el rodillo de apoyo)
4. Vuelva a apretar el tornillo para el
rodillo de apoyo.
Ajuste de los rodillos de guía
1. Afloje la tuerca moleteada (72).
2. Ajuste los rodillos de guía (73) con
los tornillos moleteados (71) contra
la cinta de sierra.
3. Dé con la mano varias vueltas al
rodillo de cinta en el sentido de las
agujas del reloj para comprobar si
los rodillos de guía quedan en la
posición correcta, ambos rodillos de
guía deben quedar ligeramente apo
-
yados en la cinta de sierra.
4. Vuelva a apretar la tuerca mole-
teada (72) para fijar por contra-
tuerca el tornillo moleteado (71).
8.3 Alineación de la guía
inferior de la cinta
La guía inferior de la cinta está formada
por:
− un rodillo de apoyo (apoya la cinta
de sierra por atrás),
− dos rodillos de guía (guían la cinta
de sierra lateralmente).
Estas piezas se deben ajustar nueva-
mente cada vez que se cambie la cinta
de sierra y después de cada alineación
de la cinta de sierra.
3
Nota:
Controle periódicamente el des-
gaste de los rodillos de apoyo y los rodi-
llos de guía y, en caso necesario, cam-
bie los dos rodillos de guía al mismo
tiempo.
Alineación base
1. Abra la puerta inferior de la carcasa.
2. Desplace la protección de agarre
hasta la posición inferior y abra la
cubierta de la cinta de sierra (74)
inferior.
3. Afloje el tornillo (75) para la guía de
la cinta inferior.
4. Desplace la guía de la cinta de
manera que la cinta de sierra se
encuentre en el centro, entre los
rodillos de guía
(76).
5. Apriete el tornillo (75).
Regulación del rodillo de apoyo
1. Afloje el tornillo (80) para el rodillo
de apoyo.
2. Alinee el rodillo de apoyo (81) (dis-
tancia del rodillo de apoyo de la
cinta de sierra = 0,5 mm; cuando la
cinta de sierra se mueve manual-
mente no se debe tocar el rodillo de
apoyo)
3. Vuelva a apretar el tornillo (80) para
el rodillo de apoyo.
965 m/min408 m/min
67
68
69
70
71
73
72
74 75 76
