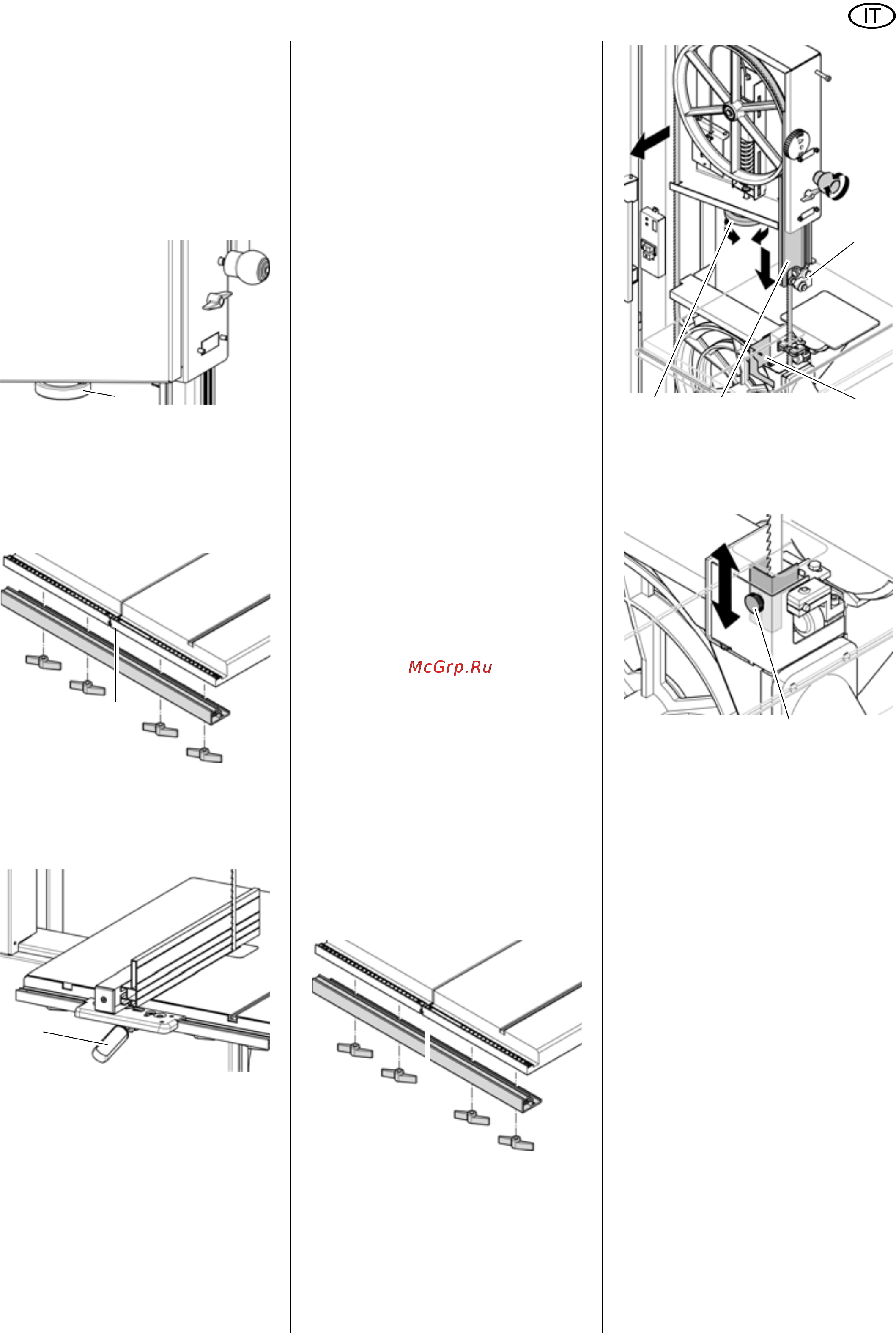

![Metabo BAS 505 Precision DNB [9/32] Montaggio della battuta parallela](/views2/1076028/page9/bg9.png)
9
ITALIANO
seconda della larghezza del
nastro della sega.
3. Se necessario, correggere la ten-
sione.
− Se si gira la ruota di regolazione
(55) in senso orario si aumenta la
tensione.
− Se si gira la ruota di regolazione
(55) in senso antiorario si dimi-
nuisce la tensione.
6.5 Montaggio del profilo di
guida della battuta
• Fissare il profilo di guida di battuta
(56) al banco della sega utilizzando
quattro viti ad alette e quattro ron-
delle.
6.6 Montaggio della battuta
parallela
può essere montata sia a sinistra che a
destra della lama della sega.
1. Posizionare la battuta parallela sulla
guida della battuta.
2. Fissare la leva di serraggio (57)
della battuta parallela.
6.7 Collegamento del dispo-
sitivo di aspirazione dei
trucioli
APericolo!
Alcuni tipi di segatura (ad esempio
quella ottenuta da legno di quercia,
faggio e frassino) possono essere
cancerogeni se inspirati: lavorare
esclusivamente con un impianto di
aspirazione (velocità dell'aria al boc
-
chettone di aspirazione della sega di
≥ 20 m/s).
A
Attenzione!
L'utilizzo della sega senza impianto di
aspirazione dei trucioli è possibile
soltanto:
− all'aperto;
− per un funzionamento breve
(fino a un massimo di 30 minuti);
− utilizzando una mascherina.
− Se non si utilizza alcun impianto
di aspirazione dei trucioli, la
segatura si accumula e dovrà
essere periodicamente asportata.
Collegare l'impianto di aspirazione dei
trucioli o un aspiratore industriale con un
apposito adattatore al bocchettone di
aspirazione dei trucioli.
6.8 Sostituzione della lama
della sega a nastro
APericolo!
Il pericolo di taglio sussiste anche
con il nastro della sega fermo. Utiliz
-
zare sempre gli appositi guanti per
sostituire il nastro.
Utilizzare esclusivamente lame ido-
nee (vedere "Dati tecnici").
1. Avvitare le quattro viti ad alette e
rimuovere il profilo di guida
(58) per
la battuta parallela.
2. Aprire il portello dell'alloggiamento.
3. Posizionare la guida superiore del
nastro (59) in basso.
4. Allentare il dado zigrinato (63) pre-
sente sulla protezione dall'accesso
e spingere tale protezione nella
posizione inferiore.
5. Aprire il coperchio inferiore della
lama della sega
(60).
6. Sbloccare la ruota di regolazione
(62) fino a che la lama non è allen-
tata.
7. Togliere il nastro della sega e farlo
passare attraverso
− la fessura nel banco della sega,
− il coperchio della lama della sega
sulla guida superiore della lama
(61),
− il coperchio inferiore della lama
della sega
(60) e
− le guide della lama.
APericolo!
Utilizzare un dispositivo di trasporto
idoneo per trasportare lame tese più
larghe.
8. Inserire un nuovo nastro verificando
che la posizione sia corretta, ovvero
i denti siano rivolti verso la parte
anteriore della sega (lato del por
-
tello).
9. Appoggiare il nastro della sega cen-
tralmente sui supporti di gomma.
55
56
57
58
59
60
61
62
63
