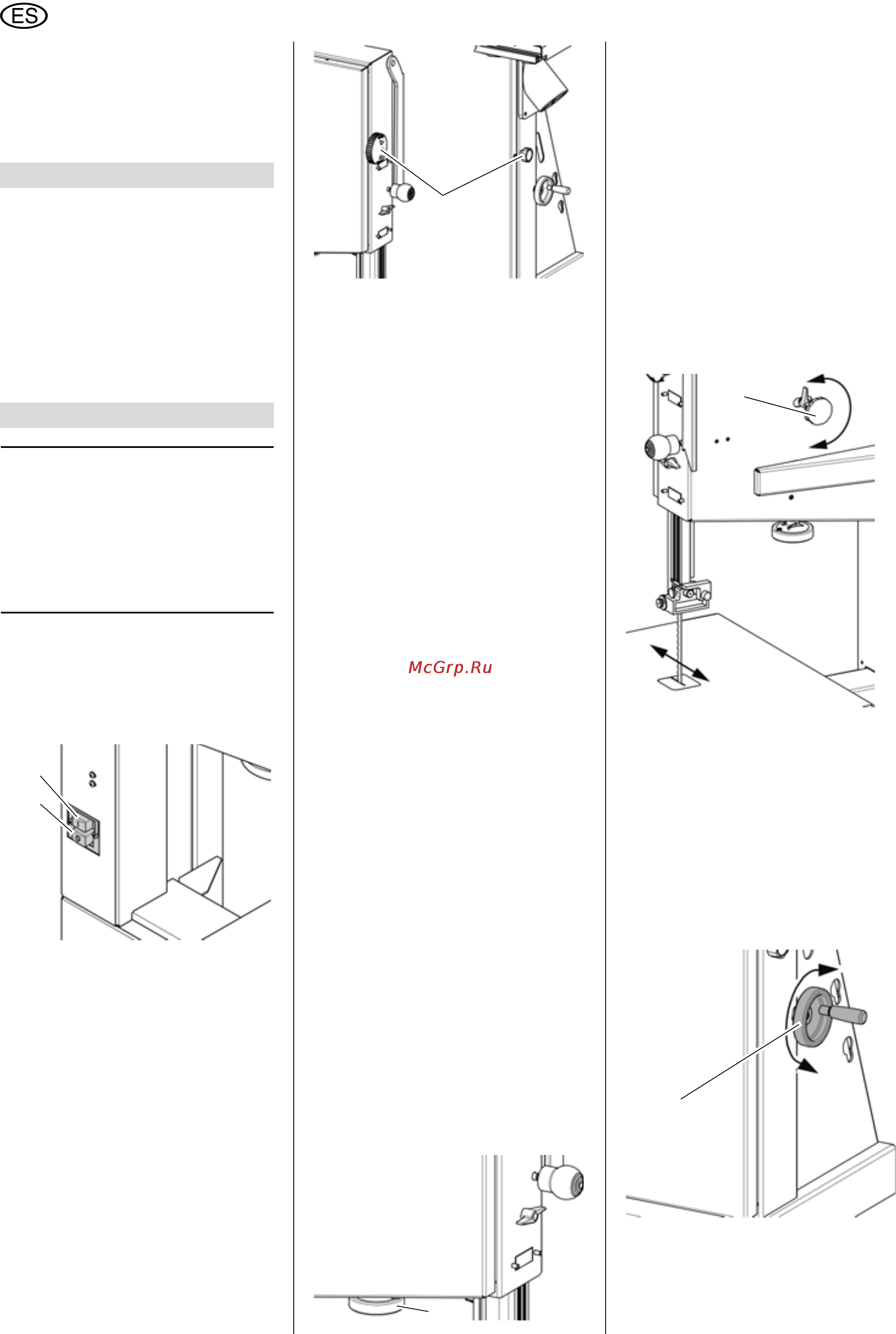

![Metabo BAS 505 Precision DNB [20/32] Español](/views2/1076028/page20/bg14.png)
20
ESPAÑOL
Cuando el dispositivo de arrastre no se
utiliza puede colgarse en el soporte de
la máquina.
El empujador debe cambiarse cuando
esté dañado.
• Coloque la guía superior de la cinta
en su posición inferior.
• Desatornille los accesorios que
sobresalgan.
• Transporte la sierra con ayuda de
una segunda persona.
• Para transportar la máquina, utilice
en lo posible el material de embalaje
original.
3
Nota:
En este capítulo encontrará una
breve descripción de los elementos de
mando más importantes de su equipo.
El uso correcto del aparato se describe
en el capítulo “Control y mando“. Lea el
capítulo “Control y mando” antes de tra-
bajar la primera vez con el aparato.
Interruptor de conexión/desconexión
• Conexión = pulse el interruptor
verde
(39).
• Desconexión = pulse el interruptor
rojo (40).
En caso de un fallo de alimentación de
corriente se dispara un relé de bajo vol
-
taje. De este modo se evita que la
máquina se ponga en marcha por sí
misma al conectarse la tensión nueva
-
mente. Para conectar de nuevo la
máquina hay que volver a pulsar el inte-
rruptor de conexión verde.
Cerrojo giratorio de la puerta de la
carcasa
Abra y cierre la puerta de la carcasa con
el cerrojo giratorio
(41).
Abrir la puerta de la carcasa:
1. Dé al cerrojo giratorio superior
aproximadamente una vuelta en el
sentido de las agujas del reloj y al
cerrojo giratorio inferior una vuelta
en contra de las agujas del reloj.
La puerta de la carcasa se abre
dejando una rendija. El seguro de la
puerta se activa y se apaga el
motor.
A¡Peligro por cintas de sierra y
rodillos de cinta sin protección!
Si el motor no se apaga después de
dar una vuelta o si la puerta se abre
inmediatamente, el seguro de la
puerta o el cerrojo están defectuosos.
Ponga la sierra fuera de servicio y
mándela reparar por el centro de ser
-
vicio técnico de su país.
2. Gere el cerrojo giratorio.
La puerta de la carcasa se abre del
todo.
Cerrar la puerta de la carcasa:
• Apriete la puerta de la carcasa y
gire hasta el tope el cerrojo giratorio
superior en contra de las agujas del
reloj y el inferior en el sentido de las
agujas del reloj.
La puerta tiene que quedar comple-
tamente cerrada a la carcasa.
Ruedecilla de ajuste para la tensión
de la cinta de sierra
En caso necesario, mediante la ruedeci-
lla de ajuste (42) es posible corregir la
tensión de la cinta de sierra:
− Girando la ruedecilla de ajuste en el
sentido horario se aumenta la ten-
sión.
− Girando la ruedecilla de ajuste en el
sentido contrario a las agujas del
reloj se reduce la tensión.
Ruedecilla de ajuste de la inclinación
del rodillo superior de sierra de cinta
En caso necesario, mediante la ruedeci-
lla de ajuste (43) es posible corregir la
inclinación del rodillo superior de sierra
de cinta. Ajustando la inclinación se ali
-
nea la cinta de sierra de manera que
quede centrada sobre los revestimientos
de plástico de los rodillos de sierra de
cinta:
− Girando la ruedecilla de ajuste en el
sentido de las agujas del reloj, la
cinta de sierra se mueve hacia
atrás.
− Girando la ruedecilla de ajuste en
contra del sentido horario, la cinta
de sierra se mueve hacia delante.
Ruedecilla de ajuste para la tensión
de la correa de transmisión
En caso necesario, mediante la ruedeci-
lla de ajuste (44) es posible corregir la
tensión de la correa de transmisión:
− girando la ruedecilla de ajuste en el
sentido contrario al de las agujas del
reloj se aumenta la tensión;
− girando la ruedecilla de ajuste en el
sentido de las agujas del reloj se
aumenta la tensión.
5. Transporte de la sierra
6. El aparato en detalle
39
40
41
42
43
44
+
–
